可用于电气装置调试中的多种测量,包括短路回路阻抗(含 RCD 电路)、RCD 参数、绝缘电阻、接地电阻(3 极法)、保护和等电位连接的连续性以及相序测试 。其独特之处在于可选择 2500V 电压测量绝缘电阻,搭配 AutoISO - 2500 适配器,能检测 3、4 或 5 线导体和电缆的绝缘电阻。仪器内置定时器,可设置三个不同的测量和读数周期(1 - 600 秒),还能自动计算两个吸收系数 。测量完成或中断后,会自动卸载被测对象,保障用户安全。可用于家庭和工业设施的电气安全检查,配合 RCD 测试自动模式和 AutoISO - 2500 适配器,能实现测量自动化 。通过 USB 端口或无线通信可将测量数据传输到计算机,借助 Sonel Reports PLUS 软件能生成电击保护测量报告,使用免费的 Sonel Reader 软件可将下载的数据保存为简单格式并打印。

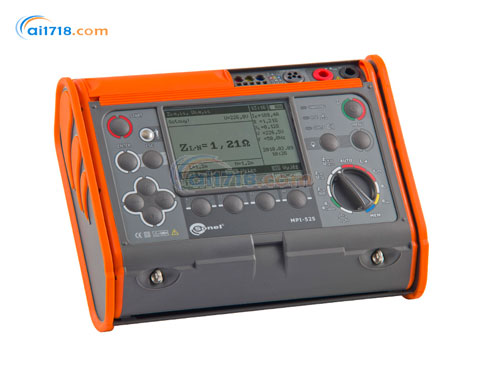

MPI-525多功能电气安全测试仪产品特点
功能多样:集成多种测量功能,一台仪器可满足多种电气参数测量需求,无需使用多个单独的测量设备,提高工作效率 。
高精度测量:在各项测量功能中都能确保较高的精度,为电气系统的检测提供可靠的数据支持,例如在故障回路阻抗、RCD 参数、绝缘电阻等测量中都有明确且*的精度指标 。
高电压绝缘电阻测量:具备 2500V 绝缘电阻测量功能,能够满足对高要求电气设备的绝缘检测需求,相比一些只能进行低电压绝缘电阻测量的仪器,适用范围更广 。
自动化测量辅助:配合特定适配器,如 AutoISO - 2500 适配器,可实现对多芯电缆绝缘电阻的自动测试,减少人工操作步骤,提高测试效率和准确性 。
安全设计:测量完成或中断后自动卸载被测对象,避免残留电荷对用户造成安全隐患,保障操作人员的人身安全 。
环境适应性强:防护等级达到 IP54,能有效抵御灰尘和水的侵入,适应如潮湿、多尘等恶劣的工作环境;同时具备抗机械损伤能力,特殊设计的外壳可方便保护屏幕,且便于在不同位置携带和使用 。
数据管理便捷:拥有 990 个结果的存储内存,方便记录大量测量数据;支持 USB 2.0 和无线传输数据,方便与计算机进行数据交互,便于后续的数据处理、存档和分析 。
测量功能 | 测量范围 | 显示范围 | 分辨率 | 精度 ±(% m.v. + 位数) | |
---|---|---|---|---|---|
故障回路阻抗 | 故障回路\(Z_{L - PE}\)、\(Z_{L - N}\)、\(Z_{L - L}\) | 0.13Ω…1999.9Ω(符合 IEC 61557 标准) | 0.00Ω…1999Ω | 从 0.01Ω 起 | ±(5% 测量值 + 3 位) |
故障回路\(Z_{L - PE}\)(RCD 模式下) | 0.50Ω…1999Ω(符合 IEC 61557 标准) | 0.00Ω…1999Ω | 从 0.01Ω 起 | 从 ±(6% 测量值 + 5 位) 起 | |
RCD 参数测量 | RCD 脱扣测试及脱扣时间\(t_{A}\)测量(测量电流\(0.5I_{\Delta n}\)、\(1I_{\Delta n}\)、\(2I_{\Delta n}\)、\(5I_{\Delta n}\)) | 通用和短时延迟 RCD:0ms…300ms 选择性 RCD:0ms…500ms | 0ms…300ms 0ms…500ms | 1ms | ±(2% 测量值 + 2 位) |
RCD 脱扣电流\(I_{A}\)测量(测量电流\(0.2I_{\Delta n}\)…\(2.0I_{\Delta n}\)) | 正弦剩余电流(AC 型):3.0mA…1000mA 单向剩余电流及带 6mA 直流偏置的单向剩余电流(A 型):3.5mA…700mA 直接剩余电流(B 型):2.0mA…1000mA | 3.0mA…1000mA 3.5mA…700mA 2.0mA…1000mA | 从 0.1mA 起 | ±5%\(I_{\Delta n}\)(AC 型) ±10%\(I_{\Delta n}\)(A 型) ±10%\(I_{\Delta n}\)(B 型) | |
接地电阻 | 3 极法 | 0.5Ω…1.99kΩ(符合 IEC 61557 - 5 标准) | 0.00Ω…1.99kΩ | 从 0.01Ω 起 | 从 ±(2% 测量值 + 3 位) 起 |
绝缘电阻 | 测量电压 50V | 50kΩ…250MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…250MΩ | 从 1kΩ 起 | ±(3% 测量值 + 8 位) |
测量电压 100V | 100kΩ…500MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…500MΩ | 从 1kΩ 起 | ±(3% 测量值 + 8 位) | |
测量电压 250V | 250kΩ…999MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…999MΩ | 从 1kΩ 起 | ±(3% 测量值 + 8 位) | |
测量电压 500V | 500kΩ…2.00GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…2.00GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 1000V | 1000kΩ…3.00GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…3.00GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 2500V | 2.50MΩ…9.99GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…9.99GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
保护导体和等电位连接电阻 | ±200mA 电流下测量保护导体和等电位连接电阻 | 符合 IEC 61557 - 4 标准:0.12Ω…400Ω | 0.00Ω…400Ω | 从 0.01Ω 起 | ±(2% 测量值 + 3 位) |
低电流下测量电阻 | 0.0Ω…1999Ω | 0.0Ω…1999Ω | 从 0.1Ω 起 | ±(3% 测量值 + 3 位) | |
相序指示 | - | 同相(正确)、反相(错误)。\(U_{L - L}\)电压:95V…500V(45Hz…65Hz) | - | - |
项目 | 详情 |
---|---|
测量类别(依据 EN 61010) | IV 300V,III 600V |
防护等级 | IP54 |
绝缘类型(依据 EN 61010 - 1 和 IEC 61557) | 双重绝缘 |
尺寸 | 288 x 223 x 75mm |
重量 | 约 2.2kg |
工作温度 | 0…+50°C |
存储温度 | -20…+70°C |
湿度 | 20…90% |
标称温度 | 23 ± 2°C |
参考湿度 | 40%…60% |
内存和通信 |
测量结果内存:990 个单元,57500 条记录 数据传输:USB 2.0,无线传输 |
其他信息 |
质量标准 - 开发、设计和生产:ISO 9001 产品符合的 EMC(工业环境排放)标准:EN 61326 - 1、EN 61326 - 2 - 2 |

-
