西班牙SMC MENTOR 12通用继电保护测试系统由爱仪器仪表网代理，本产品用于测试机电继电器、静态继电器和数值保护 IEDS( 数字继电器 )。可以进行单相或三相的继电器测试、继电传感器校准、验证保护方案以及端到端测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

西班牙SMC MENTOR 12通用继电保护测试系统简介：
•MENTOR 12用于测试机电继电器、静态继电器和数值保护 IEDS( 数字继电器 )。
•MENTOR 12可以进行单相或三相的继电器测试、继电传感器校准、验证保护方案以及端到端测试。
•MENTOR 12所有的组件都集成在一个近似立式电脑机箱的保护箱中。
•MENTOR 12具备牢固的硬件设施，足以应对现场检测时的各种恶劣环境 , 内置软件可以帮助测试人员快速方便地进行检测。
•MENTOR 12既可以独立工作，也可以连接 PC 工作。
•MENTOR 12采用 Windows© CE 操作系统
•MENTOR 12采用TFT 彩色高敏触摸面板可以在各个菜单和功能页面间随意切换。
•MENTOR 12测量的结果可以实时在控制界面上进行图像显示。
•MENTOR 12通过使用触摸屏和旋钮可以轻松调节参数和数值。
•MENTOR 12模块和内容可以通过手指点击和拖拽，轻松实现交互修改。
•MENTOR 12通过使用低电流和直流电压测试输入，可以以 0.02% 的精度对其他传感器和仪表进行校准。
•MENTOR 12在主菜单中按下按钮或是预先设置测试流程中指定后，内置电池模拟器可以提供直流电源给继电器。

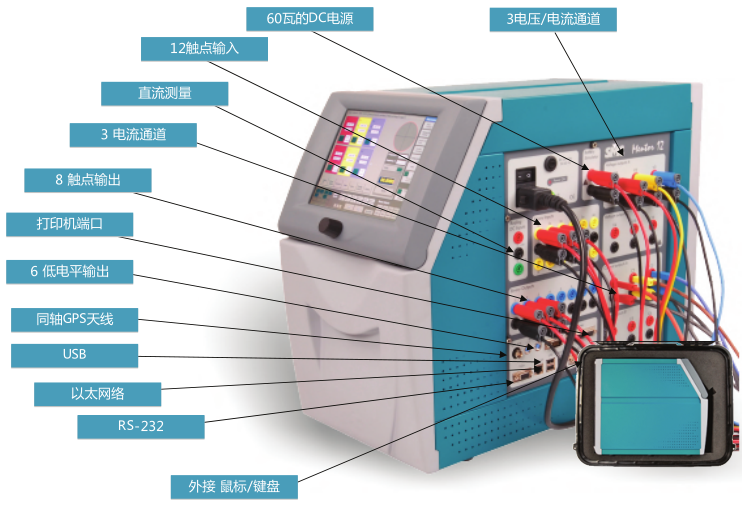

MENTOR 12通用继电保护测试系统特点：
•一体化测试解决方案
•内置Windows系统和超大触摸屏
•多达12个即插即用的电压/电流发生器
•12个触点输入+8个触点输出,两个完整的三相系统
•6个低电平信号源，可进行传感器的保护测试
•以太网、USB、RS-232通信
•直接或预编程的测试功能
•本地和远程测试模式
•通过互联网诊断和更新

MENTOR 12通用继电保护测试系统应用：
•应用到保护继电器的电力设施及部门
•变电站中保护方案的检测
•变电站中单相或者三相的继电器测试
•变电站中保护继电器端到端的测试

西班牙SMC MENTOR 12通用继电保护测试系统规格

电压通道
数量	3,4,6
范围	0 - 150Vac / 0 - 5Aac 0 - 212Vdc / 0 - 7Adc
功率	100VA 100W
分辨率	1mV / 1mA
可逆性	是
精度	0.1% of value +/-0.03% of 范围 (20-30º) @ 50Hz
失真	0.1％@ 50-60Hz（电阻负载） 2％@ 50-60Hz（*大感性负载）
绝缘隔离	是（电源和所有通道之间）
连接	串行和并行
电流通道
数量	3,4,6
范围	0 - 25Aac 0 - 9Adc
功率	100VA 100W
分辨率	1mA
可逆性	No
精度	0.1% 值 +/-0.03% 范围 (20-30º) @ 50Hz
失真	0.1％@ 50-60Hz（电阻负载） 2％@ 50-60Hz（*大感性负载）
绝缘隔离	是（电源和所有通道之间）
连接	并行
频率
范围	DC, 0.1Hz..2KHz
瞬态范围	DC..3KHz
分辨率	5μHz
精度/分流	1ppm/1ppm
相位
范围	-1
分辨率	0.001º
精度	0.1º
低电平模拟输出
数量	6
类型	V
电平	0-10Vpk (1mA max)
范围	1
绝缘隔离	No
分辨率	250μV
精度	0.07%
失真	0.05%
触点输入
数量	12
类型	触点或直流电压
阈值	1.5, 15V
范围	+/- 400V (p-p)
绝缘隔离	6组
分辨率	100μs
仪表功能	Up to 3kHz (width: 150μs) 100kHz in 1 group
触点输出
数量	8
类型	继电器和集电极开路
电平	300Vdc/300Vac/8A 2000VA/240W
绝缘隔离	Yes
分辨率	100μs
特殊测量选项
电压直流测量输入	+/- 10V
电流直流测量输入	+/- 1mA, +/- 20mA
精度	0.02%
直流电源
范围	48, 125, 250 Vdc
功率	60W
分辨率	-
精度	5%
循环	0.2% Fs
通用
规格	422 x 254 x 511 (mm)
重量	18-28kg
功率	Maximum of 1600VA 100-260 VAC, 40-70 Hz
显示	触摸式TFT面板
控制	触摸+拨轮
通讯端口	RS232，2xUSB，以太网，并行，PS2，VGA
GPS	内部安装（可选）
运输箱	包括抗冲ABS塑料箱配有轮子和手柄
