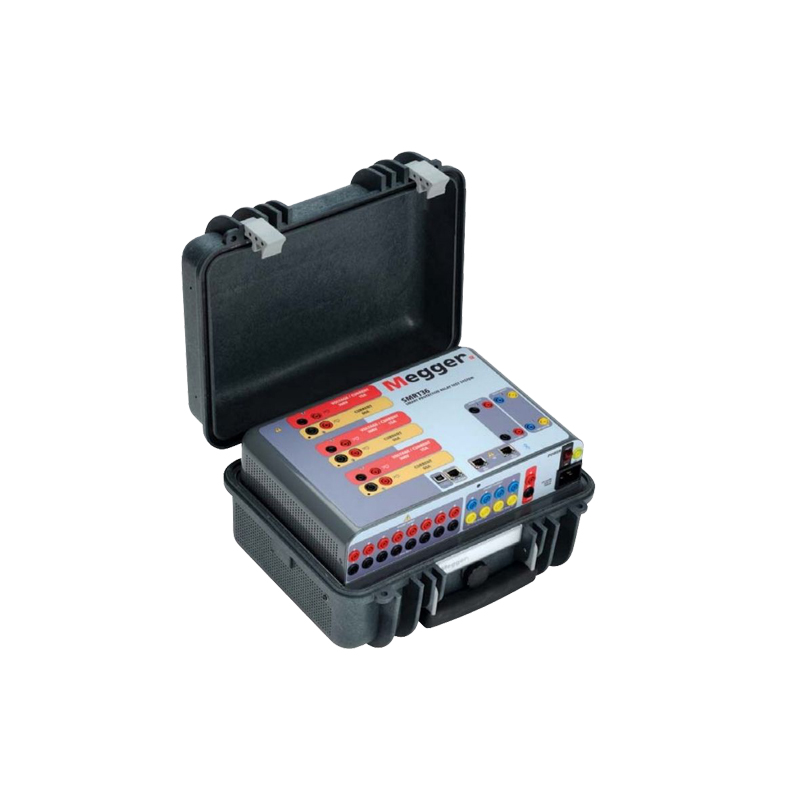

美国Megger SMRT36继电保护测试系统由爱仪器仪表网代理，本产品是当今上*小、*轻的、*高输出功率的完整的三相继电器测试系统，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
*尺寸、重量和功能而言，SMRT36 无疑是当今上*小、*轻、输出功率*高、功能*全面的三相继电器测试系统。该测试系统可根据特定测试应用的需求，添加所需的电压-电流 (VIGEN) 模块数量进行定制。SMRT36 拥有高顺从电压和高电流的“智能”组合，可测试所有机电式、固态和基于微处理器的过流继电器，包括电压控制型、电压制动型和方向性过流型。
SMRT36 配备三个 VIGEN 模块，可提供完整的三相测试系统，用于调试三相保护系统。通过将电压通道转换为电流，同一设备可提供六相电流。SMRT36 VIGEN 模块还可在电压和电流通道中提供高功率，几乎可以测试所有类型的保护继电器。
SMRT36 测试系统可通过 Megger 全新的智能触控界面™ (STVI) 进行手动控制。STVI 配备大型全彩高分辨率 TFT LCD 触摸屏，用户可以使用手动测试屏幕快速轻松地执行手动、稳态和动态测试，并可使用内置预设的常见继电器测试程序。
STVI 几乎可以测试所有类型的继电器，无需计算机。它提供菜单屏幕和触摸屏功能按钮，方便快速选择所需的测试功能。测试结果可以保存到 STVI，以便下载到 U 盘进行传输或打印测试报告。
SMRT36 可通过 Megger *可视化测试软件 (AVTS) 进行全自动测试。AVTS 是一款兼容 Microsoft® Windows® XP®/Vista™/7 的软件程序，旨在管理使用全新 Megger SMRT 进行的保护继电器测试的各个方面。
每个电流通道额定电流为 30 安培 @ 200 VA，短时*高可达 60 安培 @ 300 VA。它拥有独特的平坦功率曲线，从 4 安培到 30 安培，确保始终提供*大负载电压。三个电流通道并联，可提供高达 180 安培 @ 900 VA 的瞬时测试电流。每相*大负载电压为 50 伏，仅需两个通道串联即可提供 100 伏的负载电压，用于测试高阻抗继电器。
每个电压通道可提供 0-30/150/300 V 的可变输出电压，输出功率为 150 VA，并具有独特的 30 至 150 V 平坦功率曲线，确保始终向负载提供*大输出功率。将电压通道转换为电流后，一个三通道装置可提供 6 个电流，用于测试三相电流差动继电器，包括谐波抑制变压器差动继电器。
使用以太网端口，SMRT36 实际上是一个“即插即用”单元，其中电压和电流输出可以与其他 SMRT 单元输出无缝同步，以测试更复杂的测试应用，例如背靠背测试或 9 至 12 相电流测试应用。
Megger SMRT36特点和优势
恒功率输出 –全新更高功率电压-电流放大器。电流放大器在测试过程中持续向负载提供*大顺从电压，并在负载下自动切换量程。这确保了更佳的测试结果，并且无需关闭输出即可切换量程，从而节省时间。恒功率输出在许多情况下无需将电流通道并联或串联来测试高负载继电器。
高输出电流– 每相连续输出高达 30 安培、200 VA 的电流，或每相 300 VA 输出高达 60 安培、1.5 秒占空比的电流。三个电流放大器可并联，*大输出电流 180 安培、900 VA，可用于测试所有瞬时过流继电器。
全新 PowerV™ 电压放大器，高功率输出– SMRT 在较低的临界测试电压（30 至 150 伏）下，电压通道可提供更高的 VA 功率输出。对于想要一次性测试一组继电器的客户来说，使用较低的 VA 额定电压几乎不可能。
高分辨率和高精度——计量输出提供测试各种设备所需的极高精度。计量值，所见即所得。
稳态和动态测试能力——SMRT36 可通过手动控制或计算机控制对保护继电器进行稳态和动态测试。测试内容包括带有直流偏移和谐波的可编程波形。
输出电流和电压正弦波以数字方式生成 - 输出不会随着输入电压或频率的突然变化而变化，从而提高了测试精度并减少了测试时间。
数字二进制输入和输出——可编程二进制输入和可编程输出提供输出电压和电流的实时时序和逻辑运算。二进制输入可使用布尔逻辑进行编程，以实现更复杂的电力系统仿真。这提供了一个低成本、闭环的电力系统模拟器。
断路器模拟器– 二进制输出提供可编程常闭和常开触点，用于模拟断路器操作，以测试重合闸继电器。操作顺序、时序和锁定功能均可轻松测试。
执行瞬态测试——通过重放 IEEE-C37.111、COMTRADE 标准格式的数字记录故障或 EMTP/ATP 模拟来执行验收或故障排除测试。
执行端到端测试– 使用 AVTS? 软件和便携式 GPS 卫星接收器，SMRT 执行卫星同步端到端动态多状态或回放瞬态 COMTRADE 文件，以进行调试或故障排除测试。
宽范围输出频率——电流和电压通道的输出频率可设置为从直流到 1 kHz 的任意频率。16.66、25、33、50、60、100、120、125、150、180、250、300 和 400 Hz 等常用测试频率均可轻松设置和控制。多用途测试系统节省时间和成本。
USB 2.0 接口– USB 端口提供 PC 接口，用于 SMRT 装置的自动控制。此外，在测试 IEC 61850 设备时，它还能提供安全隔离（适用于需要与 IEC 61850 变电站总线进行安全隔离的客户）。
三个以太网端口– PC/OUT 以太网端口是主要的 PC 连接端口。IN/IEC61850 以太网端口提供与多个 SMRT 单元的接口，并可用于连接 IEC 61850 变电站总线。OUT 以太网端口主要用于将多个 SMRT 单元互连，以实现同步多单元运行。STVI PoE（以太网供电）端口用于连接 STVI。
蓝牙– 可选蓝牙提供更大的灵活性。PC 和 SMRT 之间的无线接口，结合 SMRT IEC 61850 以太网端口，为 SMRT 和 IEC 61850 变电站网络之间的安全变电站接入接口提供所需的隔离。
立即错误指示——当输出的幅度或波形出现错误时，声音和视觉*报会发出指示。
模块化设计——输出模块可轻松插入和拔出，以便系统重新配置和维护。
| 项目（数量） | 产品编号 |
|---|---|
| 适用于 SMRT36 继电保护测试系统的智能触摸视图界面（1 个） | STVI-1 |
| 适用于 SMRT1 或 MPRT 继电保护测试系统的智能触摸视图界面（1 个） | STVI-2 |
| STVI-1 随附配件 |
|
| STVI 应用程序软件光盘 | 81302 |
| STVI 以太网电缆组件，210 厘米（7 英尺）长（1 个） | 620094 |
| STVI-2 随附配件 |
|
| STVI 应用程序软件光盘 | 81302 |
| STVI 以太网电缆组件，210 厘米（7 英尺）长（1 个） | 620094 |
| 适用于 SMRT1 或 MPRT 的以太网供电电源（1 个） | 90001-736 |
| 输入功率 | 100 至 240 伏（± 10%）交流电，1Ø，50/60 Hz，1800 VA |
| 相位角 | |
| 范围： | 0.00 至 359.99 度，逆时针或顺时针旋转，或 0.00 至 ±180.00 度 |
| 准确性： | 50/60 Hz 时典型值为 ±0.02°，*大为 ±0.25° |
| 总谐波失真 | 50/60 Hz 时典型值小于 0.1%，*大值小于 2% |
| 交流电压幅度 | |
| 准确性 | 典型值：±0.05% 读数 + 0.02% 范围，*大值：±0.15% 读数 + 0.05% 范围 |
| 解决： | .01 |
| 尺寸： | 交流有效值 |
| 范围： | 30、150、300伏 |
| 交流电流幅度 | |
| 准确性： | 典型值：±0.05% 读数 + 0.02% 范围，*大值：±0.15% 读数 + 0.05% 范围 |
| 解决： | .001/.01 |
| 尺寸： | 交流有效值 |
| 范围： | 30、60A |
| 直流电压幅度 | |
| 准确性： | 典型值 0.1% 范围，*大值 0.25% 范围 |
| 解决： | .01 |
| 尺寸： | 有效值 |
| 范围： | 30、150、300伏 |
| 直流电流幅度 | |
| 准确性： | 典型值：±0.05% 读数 + 0.02% 范围，*大值：±0.15% 读数 + 0.05% 范围 |
| 解决： | .001/.01 |
| 尺寸： | 有效值 |
| 范围： | 30A |
| 交流电流模式可转换电源 | |
| 准确性： | ±0.05% 读数 + 0.02% 范围（典型值）、±0.15% 读数 + 0.05% 范围或 ±12.5 mA（取较大值） |
| 解决： | .001 |
| 尺寸： | 交流有效值 |
| 范围： | 5、15A |
| 环境的 | |
| 工作温度： | 32 至 122°F（0 至 50°C） |
| 储存温度： | -13 至 158°F（-25 至 70°C） |
| 相对湿度： | 5 - 90% RH，无凝结 |
|
MEGGER SMRT36继电保护测试系统说明文档 |
|
-
1、技术沟通，初步判断问题
电话与客户进行初步沟通、了解并初步判断仪器
所出现的故障问题。 -
2、签订维修协议
由我公司向客户发送仪器维修协议，客户需如实
填写内容并回传以便我司对仪器做进一步判断。 -
3、客户邮寄仪器
客户可按照我司地址邮寄仪器，并将快递单拍、
照发送至您的专属客服进行备案。 -
4、详细诊断机器故障
我司收到邮寄仪器后会对邮寄的仪器进行拍照、
并开箱检验，对仪器做进一步故障判断。 -
5、支付维修费用
如客户仪器在保修期内，我司不收取任何维修费，
如客户仪器在保修期外，我司会适当收取维修费。 -
6、邮寄仪器给客户
我司将维修好的仪器按客户地址进行拍照并邮寄，自此
虽维修协议终止，但我司将提供终身免费答疑及技术指导。
