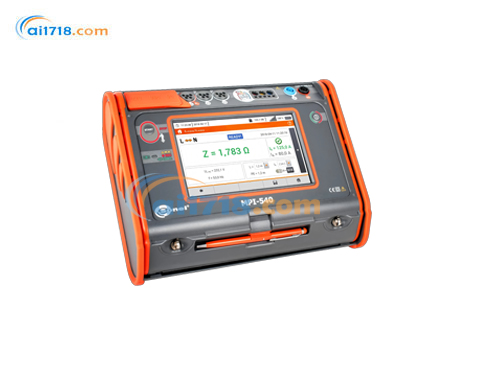

波兰Sonel(索耐) MPI-536多功能电气安全测试仪由爱仪器仪表网代理,Sonel MPI-536 仪表专为检查家用和工业电气设备而设计。使用该设备可以进行测量,测量结果可确定设备的安全性。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
Sonel MPI-536 仪表专为检查家用和工业电气设备而设计。使用该设备可以进行测量,测量结果可确定设备的安全性。该仪器允许使用单个通用设备对防电击参数进行一系列测量。

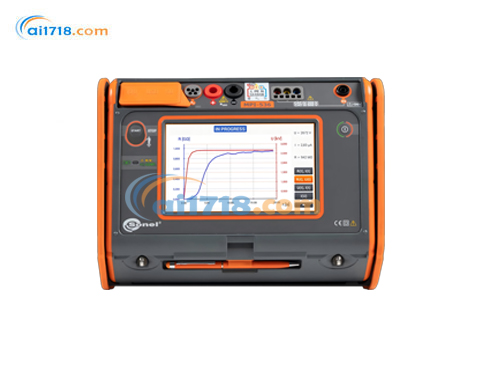

在绝缘电阻控制领域,Sonel MPI-536 具有非常广泛的可能性 - 其*大测量电压高达 2500 V。绝缘诊断由 R(t)/U(t)、R(t)/I (t)、U(t)/I(t)、I(U) 图表支持,这些图表可在测量后和测量期间使用。此外,该仪器还计算吸收系数和温度系数。此外,Sonel MPI-536 可使用可选的 AutoISO-2500 适配器自动测量 3 芯、4 芯或 5 芯电缆或电线的绝缘电阻。
电表测量的高度自动化使其能够在自动模式下测试剩余电流断路器的功能,也可以在预先编程的测量序列(所谓的自动测试)中测试,并且可以通过自己的序列进行扩展。
MPI-536多功能电气安全测试仪产品特点
绝缘电阻测量优势:能够使用 2.5kV 的测试电压进行绝缘电阻测量,这使其适用于对绝缘要求较高的电气设备检测。测量过程中可通过 R (t)/U (t)、R (t)/I (t)、U (t)/I (t)、I (U) 等图表形式直观呈现绝缘电阻相关数据,同时还能计算吸收系数(PI、DAR、AB1、AB2 )和温度系数(k20、k40 ),为绝缘性能评估提供更全面的依据 。
功能集成全面:集多种测量功能于一体,可进行短路回路阻抗(包括带剩余电流动作保护器 RCD 的电路)、RCD 参数、接地电阻(4 种测量方法及土壤电阻率测量)、保护和等电位连接的连续性、光强度、相序、电机旋转方向等测量,满足电气安装调试中的多种测量需求 。
操作便捷高效:配备市场上较大的 7 英寸彩色 TFT LCD 触摸屏,分辨率达 800x480 像素,操作方便,参数和波形显示清晰。界面设计合理,即使在不同条件下也能清晰可见,配备的手写笔可戴着绝缘手套操作 。支持自动测量,可自由配置测量序列,简化测量流程;能在不触发 RCD 的情况下快速测量故障回路阻抗(仅需几秒),节省测量时间 。数据传输方便,支持通过 USB 端口、可移动 SD 存储卡或无线通信(蓝牙、Wi - Fi )将测量数据传输至计算机,配合 Sonel Reports PLUS 软件可生成电击保护测量报告,通过免费的 Sonel Reader 软件可保存和打印数据 。
环境适应性较好:防护等级为 IP51,能防止灰尘进入和水的侵入,具备一定的抗机械损伤能力,独特设计可利用盖子保护触摸屏,方便在不同位置携带和使用 。
内置帮助系统:内置带有测量示意图的帮助屏幕,便于用户根据不同测量类型快速确认与系统的连接方式 。
测量功能 | 测量范围 | 显示范围 | 分辨率 | 精度 ±(% m.v. + 位数) | |
---|---|---|---|---|---|
故障回路阻抗 | 故障回路ZL−PE、ZL−N、ZL−L | 符合 IEC 61557 标准:0.13Ω…1999.9Ω | 0.000Ω…1999.9Ω | 从 0.001Ω 起 | ±(5% 测量值 + 30 位) |
故障回路ZL−PE(RCD 模式下) | 符合 IEC 61557 标准:0.50Ω…1999Ω | 0.00Ω…1999Ω | 从 0.01Ω 起 | 从 ±(6% 测量值 + 5 位) 起 | |
RCD 参数测量 | RCD 脱扣测试及脱扣时间tA测量(测量电流0.5IΔn、1IΔn、2IΔn、5IΔn) |
通用和短时延迟 RCD:0ms…300ms 选择性 RCD:0ms…500ms |
0ms…300ms 0ms…500ms |
1ms | 从 ±(2% 测量值 + 2 位) 起 |
RCD 脱扣电流IA测量(测量电流0.2IΔn…2.0IΔn) |
正弦剩余电流(AC 型):3.3mA…1000mA 单向剩余电流及带 6mA 直流偏置的单向剩余电流(A 型):3.5mA…700mA 直接剩余电流(B 型):2.0mA…1000mA |
3.3mA…1000mA 3.5mA…700mA 2.0mA…1000mA |
从 0.1mA 起 |
±5%IΔn(AC 型) ±10%IΔn(A 型) ±10%IΔn(B 型) |
|
接地电阻 | 3 极和 4 极法 | 符合 IEC 61557 - 5 标准:0.50Ω…1.99kΩ | 0.00Ω…1.99kΩ | 从 0.01Ω 起 | 从 ±(2% 测量值 + 3 位) 起 |
3 极 + 钳法 | 0.00Ω…1.99kΩ | 0.00Ω…1.99kΩ | 从 0.01Ω 起 | 从 ±(2% 测量值 + 4 位) 起 | |
2 钳法 | 0.00Ω…99.9kΩ | 0.00Ω…99.9kΩ | 从 0.01Ω 起 | 从 ±(10% 测量值 + 4 位) 起 | |
接地电阻(土壤电阻率相关) | 0.0Ωm…99.9kΩm | 0.0Ωm…99.9kΩm | 从 0.1Ωm 起 | 取决于RE测量精度 | |
绝缘电阻 | 测量电压 10V | 10kΩ…9.99MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…9.99MΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 |
测量电压 50V | 50kΩ…250MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…250MΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 100V | 100kΩ…500MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…500MΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 250V | 250kΩ…999MΩ(符合 IEC 61557 - 2 标准) | 0kΩ…999MΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 500V | 500kΩ…2.00GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…2.00GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 1000V | 1000kΩ…3.00GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…3.00GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 1500V | 1500kΩ…5.00GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…5.00GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
测量电压 2500V | 2500kΩ…9.99GΩ(符合 IEC 61557 - 2 标准) | 0kΩ…9.99GΩ | 从 1kΩ 起 | 从 ±(3% 测量值 + 8 位) 起 | |
保护导体和等电位连接电阻 | ±200mA 电流下测量保护导体和等电位连接电阻 | 符合 IEC 61557 - 4 标准:0.12Ω…400Ω | 0.00Ω…400Ω | 从 0.01Ω 起 | ±(2% 测量值 + 3 位) |
低电流下测量电阻 | 0.0Ω…1999Ω | 0.0Ω…1999Ω | 从 0.1Ω 起 | ±(3% 测量值 + 3 位) | |
光强度 | 以勒克斯(lx)为单位测量 | 0lx…399.9klx | 0lx…399.9klx | 从 0.001lx 起 | 从 ±(2% 测量值 + 5 位) 起 |
以英尺 - 烛光(fc)为单位测量 | 0fc…39.99kfc | 0fc…39.99kfc | 从 0.001fc 起 | 从 ±(2% 测量值 + 5 位) 起 | |
相序指示 | 同相(正确)、反相(错误),UL−L电压:95V…500V(45Hz…65Hz) | - | - | - |
项目 | 详情 |
---|---|
测量类别(依据 EN 61010) | IV 300V,III 500V |
防护等级 | IP51 |
绝缘类型(依据 EN 61010 - 1 和 IEC 61557) | 双重绝缘 |
尺寸 | 288 x 223 x 75mm |
重量 | 约 2.5kg |
工作温度 | 0…+45°C |
存储温度 | -20…+60°C |
湿度 | 20…90% |
标称温度 | 23 ± 2°C |
参考湿度 | 40%…60% |
内存和通信 |
测量结果内存:无限制 数据传输:USB 2.0,蓝牙,Wi - Fi(文档中 “其他技术数据” 处写的是 USB 2.0,但前文提到有蓝牙、Wi - Fi ,此处综合考虑都列出) |
其他信息 |
质量标准 - 开发、设计和生产:ISO 9001 产品符合的 EMC(工业环境排放)标准:EN 61326 - 1、EN 61326 - 2 - 2 |

-
