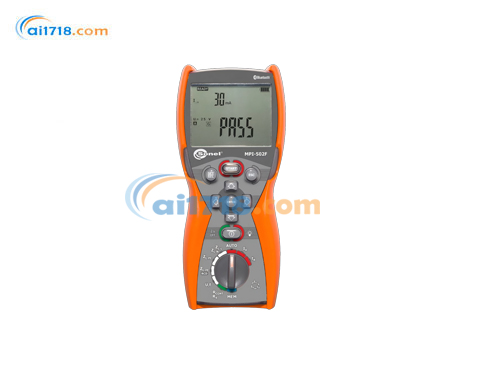

波兰Sonel（索耐） MPI-502F多功能电气安全测试仪由爱仪器仪表网代理，onel MPI-502F 多功能电气安装参数测量仪是一款独特的便携式测量仪，用于*测量电气安装参数。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
出色的多面手
Sonel MPI-502F 多功能电气安装参数测量仪是一款独特的便携式测量仪，用于*测量电气安装参数。该测量仪外形时尚紧凑，但测量功能却十分丰富。该设备的另一个优点是其极其方便且符合人体工程学的外形，便于携带，提高了工作舒适度。
Sonel MPI-502F 仪表是市场上*小的多功能仪表之一；它具有令人惊喜的直观操作和扩展功能。它是一种多功能仪器，可在所有条件下工作。它是为安装和电气行业的专家以及测量工程师设计的。
使用该仪器可以进行各种类型的基本测量，包括测量短路环参数、保护和均衡连接的电阻，以及测试 AC 和 A 型剩余电流装置 (RCD)。由于其紧凑的外形和优惠的价格，该仪表将特别吸引新手用户。其出色的工作精度意味着其优势也将受到*测量工程师的青睐。
MPI-502F多功能电气安全测试仪特征
功能多样：可测量短路回路参数，包括在多种额定电压和频率的网络中测量短路回路阻抗，同时显示短路回路电阻 R 和短路回路电抗 X 。能在不触发 RCD 断路器的情况下，以 15mA 电流测量短路回路阻抗，*大测试电流在 230V 时为 7.6A，400V 时为 13.3A 。可测试 AC、A 类型的 RCD 断路器，涵盖不同额定电流值，还能测量脱扣电流\(I_{trip}\)和脱扣时间\(t_{A}\) 。具备接地电阻测量功能（MPI - 507），采用 3 极法；绝缘电阻测量功能（MPI - 506、MPI - 507），测试电压有 100V、250V、500V 。可测量保护导体和等电位连接的电阻，以及保护连接的连续性（符合 EN 61557 - 4 标准，使用 ±200mA 电流） 。具备自动校准测试引线功能，支持低电流电阻测量并伴有声音信号提示 。能指示相序，还可检查 PE 连接的正确性，测量电压（0 - 500V）和网络频率 。操作便捷：通过旋转开关选择功能，外壳面上的按钮设置额外参数，设备可在电池完全放电后仍保存设置 。所有按钮和模块化显示屏均有背光，方便在光线较暗的环境下操作 。拥有 990 个测量结果的存储内存，无需在测量过程中手动记录数据 。环境适应性强：防护等级达 IP67，能有效抵御灰尘和水的侵入，可在恶劣的环境条件下正常工作 。数据传输与处理方便：支持通过蓝牙无线通信将测量数据传输到计算机 。借助 Sonel Reports PLUS 软件可生成电击保护测量报告，免费的 Sonel Reader 软件能将下载的数据保存为简单格式并打印 。
供货范围
（一）标准配件
1kV 20A 红色鳄鱼夹（仅适用于 MPI - 506、MPI - 507）。
WS - 03 适配器（带 START 按钮，UNI - Schuko 插头）。
1kV 20A 黄色鳄鱼夹。
1.2 米（香蕉插头）红 / 蓝 / 黄测试线。
30 米红色（香蕉插头，H 型框架卷轴装）测试线（仅适用于 MPI - 507）。
15 米蓝色（香蕉插头，H 型框架卷轴装）测试线（仅适用于 MPI - 507）。
1kV（香蕉插座）黄色插针探头（仅适用于 MPI - 506、MPI - 507）。
2 个 25 厘米接地接触测试探头（棒状，仅适用于 MPI - 507）。
M1 悬挂带。
4 节 LR6 1.5V 电池。
M6 携带箱。
M1 悬挂钩带。
工厂校准证书。
（二）可选配件
EVSE - 01 适配器（用于测试车辆充电站）。
TWR - 1J RCD 断路器测试适配器。
WS - 04 适配器（UNI - SCHUKO 角形插头）。
用于故障回路测量的不同长度（5m、10m、20m）香蕉插头测试线。
折叠式 1kV 2 米（香蕉插座）插针探头。
1kV 20A 蓝色鳄鱼夹。
不同规格的工业和三相插座适配器。
Sonel Reports PLUS 软件。
校准证书（带认证）。
| 测量功能 | 测量范围 | 显示范围 | 分辨率 | 精度 ±(% m.v. + 位数) | |
|---|---|---|---|---|---|
| 故障回路阻抗 | 故障回路\(Z_{L - PE}\)、\(Z_{L - N}\)、\(Z_{L - L}\) | 符合 IEC 61557 标准：0.13Ω…1999Ω | 0.00Ω…1999Ω | 从 0.01Ω 起 | ±(5% 测量值 + 3 位) |
| 故障回路\(Z_{L - PE}\)（RCD 模式下） | 符合 IEC 61557 标准：0.5Ω…1999Ω | 0.00Ω…1999Ω | 从 0.01Ω 起 | 从 ±(6% 测量值 + 5 位) 起 | |
| RCD 参数测量 | RCD 脱扣测试及脱扣时间\(t_{A}\)测量（测量电流\(0.5I_{\Delta n}\)、\(1I_{\Delta n}\)、\(2I_{\Delta n}\)、\(5I_{\Delta n}\)） | 通用和短时延迟 RCD：0ms…300ms 选择性 RCD：0ms…500ms | 0ms…300ms 0ms…500ms | 1ms | ±(2% 测量值 + 2 位) |
| RCD 脱扣电流\(I_{A}\)测量（测量电流\(0.3I_{\Delta n}\)…\(2.0I_{\Delta n}\)） | 正弦剩余电流（AC 型）：3.0mA…500mA 单向剩余电流及带 6mA 直流偏置的单向剩余电流（A 型）：3.5mA…420mA | 3.0mA…500mA 3.5mA…420mA | 从 0.1mA 起 | ±5%\(I_{\Delta n}\)（AC 型） ±10%\(I_{\Delta n}\)（A 型） | |
| MPI - 507 接地电阻 | 3 极法 | 符合 IEC 61557 - 5 标准：0.68Ω…1999Ω | 0.00Ω…1999Ω | 从 0.01Ω 起 | 从 ±(3% 测量值 + 5 位) 起 |
| MPI - 506、MPI - 507 绝缘电阻 | 测量电压 100V | 100kΩ…99.9MΩ（符合 IEC 61557 - 2 标准） | 0kΩ…99.9MΩ | 从 1kΩ 起 | ±(5% 测量值 + 8 位) |
| 测量电压 250V | 250kΩ…199.9MΩ（符合 IEC 61557 - 2 标准） | 0kΩ…199.9MΩ | 从 1kΩ 起 | ±(5% 测量值 + 8 位) | |
| 测量电压 500V | 500kΩ…599.9MΩ（符合 IEC 61557 - 2 标准） | 0kΩ…599.9MΩ | 从 1kΩ 起 | ±(5% 测量值 + 8 位) | |
| 保护导体和等电位连接电阻 | ±200mA 电流下测量保护导体和等电位连接电阻 | 符合 IEC 61557 - 4 标准：0.12Ω…400Ω | 0.00Ω…400Ω | 从 0.01Ω 起 | ±(2% 测量值 + 3 位) |
| 低电流下测量电阻 | 0.0Ω…1999Ω | 0.0Ω…1999Ω | 从 0.1Ω 起 | ±(3% 测量值 + 3 位) | |
| MPI - 506、MPI - 507 相序指示 | 同相（正确）、反相（错误），\(U_{L - L}\)电压：100V…440V（45Hz…65Hz） | - | - | - |
| 项目 | 详情 |
|---|---|
| 测量类别（依据 EN 61010） | IV 300V（III 600V） |
| 防护等级 | IP67 |
| 绝缘类型（依据 EN 61010 - 1 和 IEC 61557） | 双重绝缘 |
| 尺寸 | 220 x 102 x 61mm |
| 重量 | 约 0.8kg |
| 内存和通信 |
测量结果内存：990 个单元，10000 条记录 数据传输：蓝牙 |
| 其他信息 | 产品符合的 EMC（工业环境排放）标准：EN 61326 - 1、EN 61326 - 2 - 2 |
-
