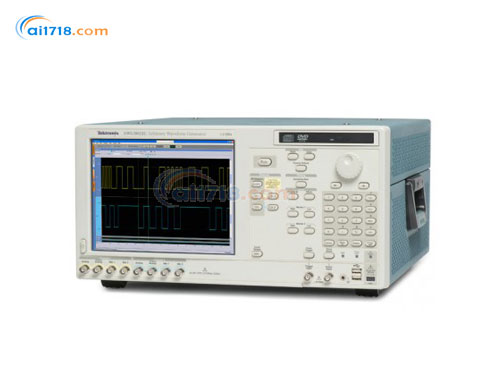

产品简介:
•AWG5000 系列任意波形发生器具有14位垂直分辨率
•*高 1.2 GS/s,4 个模拟和 32 个数字通道输出,是各种混合信号生成的理想解决方案
•AWG5000 系列提供模拟和数字输出性能的独特组合,通过一台仪器即可生成模拟和数字IQ以及IF信号
•增加了*定序和动态转跳功能,可方便地创建极其复杂的波形来更真实模拟真实环境
•用一台能够生成模拟、数字和混合信号的灵活信号发生器代替多台仪器,节能成本和工作台上空间
•一体化简化了测试设置,降低了不确定性,更容易用于多信号发生
•通过创建高分辨率的理想、失真或带有毛刺和其他信号损伤的“真实”信号,方便地为设备进行加压测试
•生成很长的复杂波形
•实时定序可创建无限波形循环、转跳和条件分枝,实现更长的码型长度发生,适用于复制真实行为
•动态转跳功能可创建能够响应外部变化环境的复杂波形序列
•为标准和自定义应用快速创建数字调制的 IQ 和 IF 信号,支持多种调制类型
•通过 LAN 和 USB 端口无缝集成到网络中
•通过内置的 DVD、可移动硬盘和前面板上的 USB 端口方便地保存数据
产品特点:
•480MHz 载波频率,高动态范围RF 信号
•调制带宽高达180MHz 的高动态范围IF 信号
•180MHz 调制带宽下SFDR 为-58dBc
•*的带4 个通道的独立AWG,简化测试设置,降低不确定性。
•RFXpress 软件使得能快速创建数字调制及雷达信号
•波形序列和子序列
•能创建无限循环、条状、跳转和条件分支
•能复现实际环境的信号行为
•动态跳转能力
•能创建可对外部环境变化作出反应的复杂波形
•2 个或4 个差分/ 单端输出提供了测试灵活性
•多达8 个标记输出是系统同步的理想配置
•28 位数字输出通道可创建高精度数字信号
•深存储器支持创建长而复杂的波形序列
•回放示波器和实时频谱分析仪捕获的信号,模拟实际环境
•分辨率达800ps 的边沿时间位移控制
•8,000 个步长的实时序列可创建极大的波形循环、跳转和条件分支
•易学易用,缩短测试时间
•台式机,使用方便
•集成PC,支持网络连接,提供内置DVD、可拆卸硬盘、LAN
•和USB 端口
产品应用:
•高分辨率无线通信和电子防御系统
•教育和研究
•ADC/DAC 测试
•混合信号设计和测试:
•生成实际环境信号、理想信号或失真信号- 包括所有毛刺、 异常事件和损伤
•大规模测试系统的系统同步和定时控制
| 特点 | AWG5014C | AWG5012C | AWG5002C |
| 输出通道数 | 4 个 通道 | 2 个通道 | |
| 输出连接器 | 差分,BNC(前面板) | ||
| 输出抗组 | 50 Ω | ||
| 波形长度 |

					标准配置 – 达 16M 点  |
		||
| 波形数量 | 1~ 16,200 | ||
| 序列长度/ 计数器 |

					1 ~ 16,000 步  |
		||
| 运行模式 | |||
| 连续运行 | 循环输出波形。如果定义了一个序列,可以使用序列顺序和重复功能。 | ||
| 触发运行 | 只在收到内部触发、外部触发、编程(GPIB、LAN)触发或手动触发时输出波形一次 | ||
| 选通运行 | 在选通为真设时开始输出波形,在选通为假设时复位到起始位置 | ||
| 序列 | 根据所选序列定义输出波形 | ||
| 跳转 | 同步和异步 | ||
| 采样时钟 | |||
| 分辨率 | 8 位有效数字 | ||
| 精度 |

					±(1ppm+ 老化)以内  |
		||
| 内部触发发生器 | |||
| 范围 | 1.0 µs to 10.0 s | ||
| 分辨率 | 3位有效数字, *小0.1 µs | ||
| 输出偏移控制 | |||
| 范围 | –5 ns ~ 5 ns | ||
| 分辨率 | 1 ps | ||
| 精度 | 5 ps | ||
| 输出频率特点 | |||
| 有效频率输出 | Fmaximum(规定值)按“采样率/ 过采样率”或“SR/2.5 确定。” | ||
| Fmaximum | 480 MHz | 240 MHz | |
| Fmaximum(典型值) | 540 MHz | 275 MHz | |
| 有效频率切换时间 | *小频率切换时间(从选定频率F1切换到F2)通过“1/Fmaximum”确定 | ||
| 标准配置 | |||
| Ts | 2.1 ns | 4.2 ns | |
| Ts (典型值) | 1.8 ns | 3.7 ns | |
| 调制带宽 | 调制带宽由以下特性确定:Sin (x)/x 滚降和上升时间带宽的结合,并通过外部测量和使用频率范围内的校准共同修正到<1dB | ||
| 调制带宽(-1dB)(典型值) |

					正常输出:可达130MHz  |


					正常输出:可达100MHz  |
		|
| 调制带宽(-3dB)(典型值) |

					正常输出:可达230MHz  |


					正常输出:可达180MHz  |
		|
| 输出幅度特点 | |||
| 幅度 | 按单端输出值测量振幅电平使用差动(两端)输出值时,振幅电平将高3dBm | ||
| 范围 |

					正常输出: –30 dBm to 17 dBm  |
		||
| 分辨率 | 0.01 dB | ||
| 精度 | 0dBm 电平时,无偏置,± 0.3dB | ||
| 输出平坦度 | 针对特点Sin(x)/x 滚降进行了数学修正,未通过外部校准法进行修正 | ||
| 平坦度 (典型值) | ±1.0 dB, from 10 MHz to 480 MHz | ||
| 数字数据输出(选项03) | |||
| 输出数量 | 通道1 和通道2 上14 位输出(总共28 个) | ||
| 输出连接器 | SMB(后面板),单端 | ||
| 输出抗阻 | 50 Ω | ||
| 数字数据输出电平(至50Ω) | |||
| 窗口 | –1.0 V to 2.7 V | ||
| 幅度 | 0.1 Vp-p to 3.7 Vp-p | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(设定值的10%+120mV) | ||
| 电流 (*大值) | 每个通道± 54mA | ||
| 上升/ 下降时间(20% ~80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V) | ||
| 与标记间的延迟 | –41 ns to –82 ns | ||
| 输出间时延 | <400 ps | ||
| 标记输出 | |||
| 输出通道数 | 总计:8 个(每条通道2 个) | 总计:4 个(每条通道2 个) | |
| 输出模式 | 单端 | ||
| 连接器 | BNC(前面板) | ||
| 阻抗 | 50 Ω | ||
| 电平(至50Ω) |
				 差分输出(+)~(-)间测得的振幅电平 对单端输出而言,振幅电平将为以下电压电平的二分之一  |
		||
| 窗口 | –2.0 V ~ 5.4 V | ||
| 幅度 | 0.2 Vp-p ~ 7.4 Vp-p | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(设定值的10%+120mV) | ||
| 上升/ 下降时间 (20% to 80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0.0 V) | ||
| 定时偏移 | |||
| 范围 | 0 ~ 1000 ps | ||
| 分辨率 | 50 ps | ||
| 延迟控制 | |||
| 范围 | 0 ~ 300 ps | ||
| 分辨率 | 1 ps | ||
| 精度 | ±(设定值的5%+50ps) | ||
| 抖动 | |||
| 随机RMS(典型值) | 5 ps | ||
| 总峰峰值(典型值) | 80 ps (215 – 1 PN 型@ 10–12 BER) | ||
| 10 MHz 参考输出 | |||
| 幅度 | 1.2 Vp-p至50Ω,*大2.5V,开 | ||
| 连接器 | BNC (后面板) | ||
| 阻抗 | 50 Ω, AC 耦合 | ||
| 时钟输出 (VCO) | |||
| 范围 | 600 MHz, 1.2 GHz | ||
| 幅度 | 0.4 Vp-p至50Ω 接地 | ||
| 连接器 | BNC (后面板) | ||
| 阻抗 | 50 Ω, AC 耦合 | ||
| DC 输出 | |||
| 数量 | 4个,独立控制 | ||
| 范围 | –3.0 V ~ 5.0 V | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(设定值的3%+120mV) | ||
| 连接器 | 2×4 针式连接 (前面板) | ||
| 电流 (*大值) | ±100 mA | ||
| 辅助输出 | |||
| 触发/ 选通输入 | |||
| 极性 | 正或负 | ||
| 范围 |
				 50 Ω: ±5 V 1 kΩ: ±10 V  |
		||
| 抖动 (典型值) | 2.0 ns ~ 4.5 ns | ||
| 连接器 | BNC (前面板) | ||
| 阻抗 | 50 Ω, 1 kΩ | ||
| 门限 | |||
| 电平 | –5.0 V ~ 5.0 V | ||
| 分辨率 | 0.1 V | ||
| 触发到输出不确定性 | |||
| 异步 (典型值) | 内部/ 外部时钟和触发定时之间:2.0ns~4.5ns | ||
| 触发模式 | |||
| *小脉冲宽度 | 20 ns | ||
| 触发抑制 | 160 × 采样周期 – 200 ns | ||
| 输出延迟 | 48 × 采样周期 + 500 ns | ||
| 选通模式 | |||
| *小脉冲宽度 | 1024 × 采样周期 + 10 ns | ||
| 输出延迟 | 240 × 采样周期 + 500 ns | ||
| 事件输入 | |||
| 极性 | 正或负 | ||
| 范围 |

					50 Ω: ±5 V  |
		||
| 连接器 | BNC (前面板) | ||
| 阻抗 | 50 Ω, 1 kΩ | ||
| 门限 | |||
| 电平 | –5.0 V to 5.0 V | ||
| 分辨率 | 0.1 V | ||
| 序列模式 | |||
| *小脉冲宽度 | 20 ns | ||
| 事件抑制 | 200 × 采样周期 + 500 ns | ||
| 输出延迟 | 260 × 采样周期 + 300ns(跳转定时:异步跳转) | ||
| 外部时钟输入 | |||
| 输入电压范围 | 0.2 Vp-p ~ 0.8 Vp-p, –10 dBm ~ 2 dBm | ||
| 频率范围 | 600 MHz to 1.2 GHz (可以接受的频率漂移是± 5%) | ||
| 时钟分频器 | 1/1, 1/2, 1/4...1/256 | ||
| 连接器 | SMA (后面板) | ||
| 阻抗 | 50 Ω, AC 耦合 | ||
| 固定参考时钟输入 | |||
| 输入电压范围 | 0.2 Vp-p ~ 3.0 Vp-p, –10 dBm ~ 14 dBm | ||
| 频率范围 | 10 MHz, 20 MHz, 100MHz(± 0.1% 范围内) | ||
| 连接器 | BNC (后面板) | ||
| 阻抗 | 50 Ω, AC 耦合 | ||
| 相锁输入 | |||
| 输入电压范围 | 0.2 Vp-p ~ 3.0 Vp-p, –10 dBm ~ 14 dBm | ||
| 频率范围 | 5 MHz to 600 MHz (可以接受的频率漂移是± 0.1%) | ||
| 倍乘率 | 1 ~ 240 | ||
| 连接器 | BNC (后面板) | ||
| 阻抗 | 50 Ω, AC 耦合 | ||
| 附加信号输入 | |||
| 输入电压范围 | ±1.0 V | ||
| DC 增益 | 1 | ||
| 带宽 | DC to 100 MHz (–3 dB) | ||
| 连接器 | BNC (后面板) | ||
| 阻抗 | 50 Ω, AC 耦合 | ||
| 型号 | 模拟通道 | 模拟带宽 | 数字通道 | 输出频率 | 记录长度 | 最大采样率 | 垂直分辨率 |
| AWG5002C | 2 | 最高 230 MHz | 28 | 240 MHz | 每通道 16M 点(32M 可选) | 600 MS/s | 14 位 |
| AWG5012C | 2 | 最高 300 MHz | 28 | 480 MHz | 每通道 16M 点(32M 可选) | 1.2 GS/s | 14 位 |
| AWG5014C | 4 | 最高 300 MHz |
				 |
			480 MHz | 每通道 16M 点(32M 可选) | 1.2 GS/s | 14 位 |
            -
