美国TEKTRONIX（泰克） SPG8000同步脉冲发生器由爱仪器仪表网代理，本产品是同时还包含当天时间和节目时间码功能的同步脉冲发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•支持 3 Gb/s SDI 和双链路 SDI 格式，帮助部署新兴的视频技术
•Stay Genlock™ 提供独特而强健的同步锁相模式，保证数字及传统广播设施的稳定信号同步
•GPS 同步和时间码模块带有集成 GPS 接收器，提供长期的参考时钟稳定性
•同时还包含当天时间和节目时间码功能

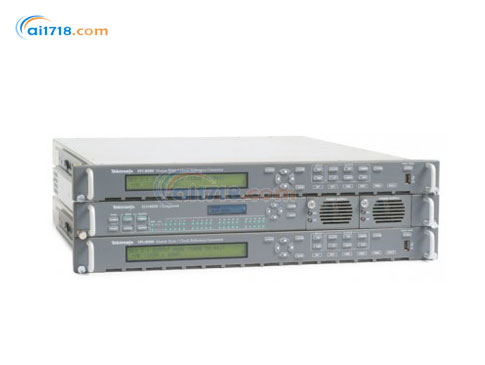

•泰克自动切换设备在一个主从 SPG 系统内提供设施的参考信号冗余
•SPG8000是一款精密的同步/时钟基准信号发生器，它特别适用于台同步和基准应用
•视频同步和时钟基准发生器
•时间基准输出适用于多种格式
•利用BG 选件，可以添加四路模拟输出
•GPS选件给SPG8000增加了一个机内的GPS接收机
•SPG8000 发生器可以配置不同的选件，从而可以提供多种多样的测试信号输出
•在SPG8000 发生器中还提供了几种音频基准信号
•SPG8000 提供有10/100/1000 BASE- 以太网接口，从而可以实现该仪器的远程访问
•对于一些极其重要的应用场合，可以给SPG8000 发生器配备第二个电源供给模块

产品特点：
•具有多路独立的黑场色同步和HD 三电平同步输出，为视频播出或节目制作设施提供所有必需的视频基准信号
•具有四路LTC输出，在黑场色同步输出信号中有VITC，NTP 服务器能够提供各种各样格式的时间基准信号
•基于GPS的同步能够提供准确的时间/日期基准和确定的视频相位基准，可以使远程的SPG8000 系统互相锁定
•当外接同步基准输入或者GPS信号暂时丢失时，利用SPG8000同步发生器的Stay GenLock® 特性和GPS 能够始终保持恢复状态，以避免对同步锁相造成冲击
•可以选择各种各样格式的视频测试图案，包括串行数字格式(SD、HD 和3G-SDI)以及复合模拟格式(NTSC 和PAL)
•采用双电源供电，可热备份互换，以确保基准信号连续输出的可靠性
•采用基于web的接口界面，可实现远程配置，为状态和*示信息提供SNMP 支持，使同步管理更为方便简捷
•在创建客户特定的系统配置中具有更大的灵活性，新模块一旦推出即可对现有系统进行升级
•当同步锁相输入去掉时保持参考时钟频率和相位，降低同步波形的可能性
•连续对准到从 GPS 卫星星座接收到的定时信号，避免参考时钟漂移
•允许转换至 SD 和 HD SDI 环境，同时保持模拟参考和测试信号生成功能
•不再需要用于视频同步脉冲发生、时间码生成、GPS 接收机和 NTP 服务器的单独系统

产品应用：
•可用于广播电视播出、演播室、移动设备和后期节目制作设施的同步脉冲发生器和时间基准发生器
•适用于分布式系统基础设施的台主或台从(锁相)运行
•适用于视频设备验证、系统设施链路测试以及显示校准

特性	说明
连接器	BNC ×2，无源环通
输入阻抗	75 Ω
输入信号	NTSC/PAL 黑场色同步 HD 三电平同步 1080/60/59.94/50I 1080/30/29.97/25/24/23.98P 1080/24/23.98PsF 720/60/59.94/50P 10 MHz 连续波
幅度范围	−8 dB 至 +6 dB
S/N比	>40 dB
SCH 相位	0 ±40°
反射损耗	≥30 dB，频率为 300 kHz 至 10 MHz 时
锁定稳定度	±3 dB 幅度变化范围：<1 ns 抖动(色同步锁定)： <0.5° 抖动(同步锁定)：<1 ns 抖动(连续波锁定)：<1 ns（典型值 1°）
锁相(Genlock)输入
定时调整范围	彩色帧内任意位置
定时调整分辨率	<0.5° 的NTSC/PAL 副载波, 三电平同步输入：1ns
彩色成帧	即使输入基准信号有 ±45° SCH 误差，精度也能够保持
锁定范围	±7.5 × 10-6
时间基准
信号源	GPS 信号，LTC 输入，或者从NTSC/PAL 锁定输入中读出VITC
时间区偏置	-23:59 至 +23:59
夏时制调整	起始/ 终止循环日历或者人工调整，含偏置时间调整
闰秒调整	在时间计划数据中的00:00 处插入，或者延迟至24 小时
LTC 输入
连接器	可使用直通的D-sub 15-脚连接器。选购的分支电缆(break out cable)连接至XLR连接器
格式	24 fps（24 Hz 或 23.98 Hz）、25 fps、30 fps、30 fps 失落帧 (29.97 Hz)，按照SMPTE 12M标准
视频定时	按照 SMPTE 12M 标准，连续运行在至少90% 可能的定时范围
信号电压范围	0.5 至10 Vp-p 差分, 1 至5 Vp-p 信号末端
噪声容差	-30 dB SNR RMS 白噪声，10 kHz BW 至峰峰值信号电平，或者-10 dB SNR，5 MHz白噪声
交流干扰容差	交流干扰容差0 dB 交流干扰/ 信号比
抗扰性	时间码连续一致的100个相邻帧应当视为有效
输入阻抗	标称 600 Ω 差分，300 Ω 信号末端
基准输出
输出路数	基本配置为3路模拟同步输出，采用选件BG可提供7 路输出
连接器	BNC ×3-7
格式	NTSC/PAL 黑场色同步，HD 三电平同步，或者10 MHz 连续波
格式组合
NTSC/PAL 黑脉冲	所有输出端口(黑场 1-5 和复合 1-2)均可提供
HD 三电平同步	黑场输出1-3 路可以单独产生任意格式，既可以是整数帧频组，也可以是非整数帧频组黑场输出 4-5 路也可以单独产生这样的格式组或者其它格式的帧频组
10 MHz CW	仅黑场 3 有输出
输出阻抗	75 Ω
反射损耗	≥30 dB， 30 MHz 以内
黑场色同步输出
标准	SMPTE 170M, ITU-R BT.1700-1, EBU N14, SMPTE RP154, RP318M-B
格式	NTSC-M（7.5 IRE 黑），NTSC-J（0 IRE 黑），PAL-B
时间码	可选的 VITC 插入
行	一行或者两行，由用户选择
信号源	可调整偏置的时间/ 日期，或节目(已播放的)时间计数器
幅度精度	±2%
SCH 相位	< ±5°
定时调整	每路输出是独立的
范围	彩色帧的任意处
分辨率	时钟分辨率18.5 ns (1/54 MHz) 精细分辨率 0.1 ns(黑场 1-3)
嵌入音频
标准	SMPTE 272M (SD), 299 (HD/3G)
有效通道	16 通道（SD、HD、3G-A），32 个通道 (3G-B)
样值频率	48 kHz
数字编码	24 比特（HD、3G），20 位 (SD)
信号同步	异步和同步（无帧号#），被同步（帧号#）
单音频率	10.0 Hz 至 20000.0 Hz，0.5 Hz 分辨率
电平	–60 至 0 dBFS， 1 dB步进
通道标识	可听见的卡搭声，AES 通道起始字节
DARS 输出
输出	2 个通道（1 个 AES/EBU 音频对）
输出阻抗	75 Ω，不要平衡
连接器	BNC ×1
输出幅度	1 ±0.2 V
频率，电平	无信号
取样频率	48 kHz（锁定于视频信号）
量化	线性 PCM，20 或 24 位（2 个补码）
传输编码	双相标志编码
内部振荡器
内部模式中的频率精度	± 135 × 10-9 ，为期一年的校准周期. 在调整后通常可以达到 ± 10 × 10-9
随温度变化的频率精度	±2 × 10–9，当变化范围为 ± 5℃ 时 ±10 × 10–9，当变化范围从 0 至 50℃ 时
当受到冲击或者振动时的	± 25 × 10-9 ，6 ms 半正弦波冲击，冲击
频率漂移	< ±100 × 10–9，在恒定温度下，处于Stay GenLock® 模式，在机内，每一年时间
远程访问
网络接口	10/100/1000 BASE-T
配置	基于Web 的用户接口，HTML 描述语言JavaScript
管理	SNMPv2
通用接口
连接器	所有输入/输出线路为9芯 D-sub 连接器。两路输入和一路输入也可以使用相同的15 芯 D-sub 连接器可选购分支电缆(breakout cable)以使用BNC 连接器
输出	三路，用户可选择(对于特定事件)
1,2	特定事件(一项): GPS 信号告*，锁相丢失，锁相即将失去，输入信号丢失，或者计时器终结
3	特定事件(逻辑与):风扇故障，锁相丢失，锁相即将失去，锁相输入丢失
输出电平	0.5-5 V
输入	两路(使用4 芯连接器)
1	用户可选择重新采集GPS 信号，同步干扰，或者重启计时器
2	三芯连接器以调用预置项1 至7
输入电平	0.8-2.4 V
尺寸	44483559mm
重量	4.85kg
电源功耗	60 W(*大值，有效电源供给输入) 60 W，备份电源输入，每天5 秒加载测试
温度	0 至 +50 ℃
海拔	3,000 m (9,842英尺)
电源电压	100 至 240 V，50/60 Hz

型号	格式	功能	发生器选件	外形
ECO8000	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
ECO8020	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件，选件 CBL：10 个高密度 BNC 连接器至标准 BNC 连接器电缆	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
SPG300	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，半宽度
SPG600	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，全宽度
SPG8000	复合 NTSC/PAL、SD、HD、3G-SDI	同步锁相同步/GPS/NTP 服务器/黑脉冲/三电平同步，字时钟，LTC 和 Anc 时间码，烧入时间码，嵌入式音频，ANC 数据，ID 文本/圆，彩色徽标叠加，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 GPS：GPS 同步和 NTP 服务器，选件 BG：模拟黑场和复合测试信号发生器，选件 SDI：SD/HD-SDI 测试信号发生器，选件 3G：3G-SDI 测试信号发生器，选件 AG：数字 AES 音频发生器加 DARS，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 ANT：GPS 屋顶天线（5VDC，1575MHz 范围）	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
TG8000	复合、分量、标清、高清、3G	嵌入式音频，时间码，ANC 数据，文本/周期，时钟，同步锁相/GPS/黑场/三级同步，8 个应用模块，AV 延迟测试序列	AGL7 模拟同步锁相，ATG7 复合模拟测试发生器，AVG7 模拟视频发生器，AWVG7 模拟宽带视频发生器，GPS7 GPS 同步和时间码，AG7 音频发生器，BG7 模拟黑场发生器，DVG7 SD-SDI 数字发生器，HDLG7 双链路 HD-SDI 发生器，HD3G7 HD/3G-SDI 测试信号发生器，HDVG7 HD-SDI 数字发生器，SDI7 SD/HD/3G-SDI 测试信号发生器	1 RU 全深度，全宽度
