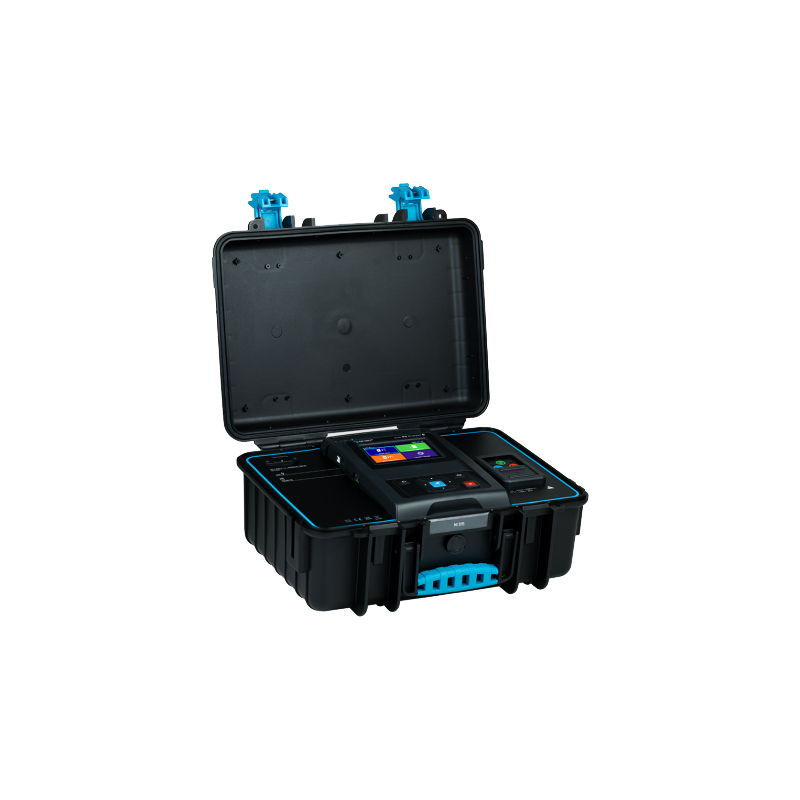

德国METREL(美翠) MI3115光伏分析仪-爱仪器仪表网

德国METREL(美翠) MI3115光伏分析仪由爱仪器仪表网代理，测试 1500 V 光伏系统。 MI 3115 PV 分析仪提供符合 IEC 62446 标准的测试，并支持所有 1 类和 2 类测试和测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

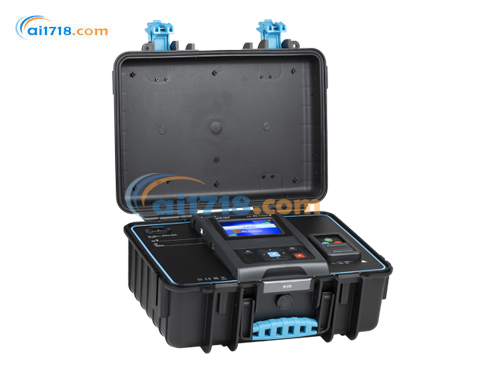

MI3115光伏分析仪介绍

测试 1500 V 光伏系统。 MI 3115 PV 分析仪提供符合 IEC 62446 标准的测试，并支持所有 1 类和 2 类测试和测量。如光伏组串的绝缘电阻测量、I/U特性测量，以及将测量值转换为STC值并与光伏组件制造商给出的标称值进行比较。使用无线远程单元实时测量辐照度和电池温度。此外，1 类测试被收集在一个自动测试中，这使得用户只需按一下开始按钮即可执行所有所需的测试。

MI3115光伏分析仪特性
测量功能
组串绝缘电阻1500V；
PE导体的连续性；
极性测试；
Isc和Uoc测试；
I/U特性；
无线采集光伏组件的辐照度和温度。

主要特征
在一台仪器上测量 1500 V 光伏系统的绝缘和 I/U。
电容测量方法。
无线 (Wi-Fi) 远程单元，用于测量和记录光伏模块的辐照度和电池温度。
自动测试类别 1 测试。
STC 值的计算并与标称数据进行比较。
纠正先前在已执行的测量或测量组中输入的错误参数。
该仪器通过大型彩色触摸屏显示器进行控制，用户可以从中准备和开始所选的测试或测量、存储结果并以数字和图形形式查看它们。
内存管理器、对单个或一组测量的操作、搜索功能。
光伏模块数据库处理程序。
自动序列。
PC SW Metrel ES Manager 可以预先准备测量结构和测量结果，上传或下载该结构，然后查看结果，可以对 I/U 曲线、PV 模块数据库浏览器进行*分析并生成报告。

技术数据
主机
尺寸（长x高x宽）：420 x 180 x 330 毫米
质量：6.8公斤

远程单元
尺寸（长x高x宽）：140 x 80 x 230 毫米
质量：1公斤

应用领域
可再生能源
光伏电池板的STC值和性能

特殊地点
低压光伏装置

MI 3115 标准集
仪器 MI 3115 光伏分析仪
A 1785 PV 远程 WL
1833光伏温度传感器
1834光伏参比电池
2x A 1835 夹子，用于连接配件
S 2145 将 PV MC4 设置为香蕉适配器
A 1790 RED 测试引线，红色，3m，2.5mm2
A 1790 BLU 测试引线，蓝色，3m，2.5mm2
A 1792 测试引线绿色，3m，0.75mm2
A 1509 测试引线，黑色，50m，0.75mm2 – 卷盘
A 1012 测试引线，绿色，4m，0.75mm2
1309 鳄鱼夹，绿色
A 1014 测试探针，黑色
A 1015 测试探针，蓝色
A 1016 测试探针，红色
A/B 型 1727 USB 电缆
A 1728 电源线 2m 3x0.75mm2
A 1551 软垫手提包尺寸：L
A 1548 电源 0.5A/12V
A 1791 背带
S 2080 可充电电池 1.2 V，2100 mAh，AA 型，6 块
MI 3115 校准证书
A 1785 校准证书
用户手册
PC 软件 Metrel ES 管理器 (MESM)

MI3115光伏分析仪规格

规格	主单元	远程单元
显示	彩色TFT显示器，4.3英寸，480 x 272像素与触摸屏	128x64点矩阵显示与背光
供电	锂离子，14.4 V，4400mAh，不可拆卸	9 VDC（6x1.5 V电池或accu，尺寸AA）
过电压类别保护等级污染程度保护等级	CAT II / 300V 增强绝缘 2IP54（盖关闭） IP40（盖打开）	IP40
海拔	高度到4000m
存储	存储卡插槽，microSD卡，上限为512 GB	记忆结果数： > 3000，循环缓冲区
连接 RS232 USB 蓝牙 Wi-Fi 尺寸	1端口，DB9母线 USB 2.0，标准类型-B v4.2BR/EDR和BLE规范 802.11 b/g/n (802.11n至150Mbps）（仅用于与A 1785 - PV远程WL通信） 420 x 180 x 330 mm	1端口，PS2 USB 2.0，标准类型-B 802.11 b/g/n (802.11n up to 150 Mbps) (Only for communication with PV Main Unit) 140 x 80 x 230 mm
重量	6.8kg	1kg
