德国GMC-Instruments PV200光伏IV曲线测试仪由爱仪器仪表网代理，本产品为光伏系统提供了一个高效率和有效的测试及诊断解决方案，能够根据IEC 62446标准进行投运试验，并且根据IEC 61829快速，准确的测试IV曲线。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

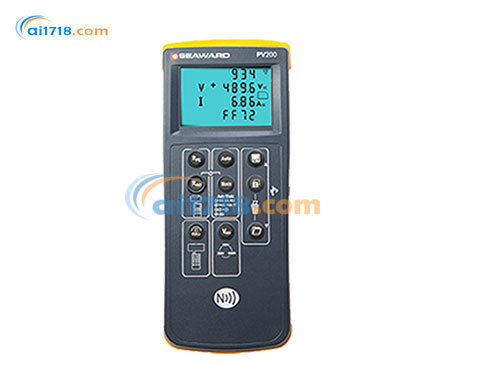

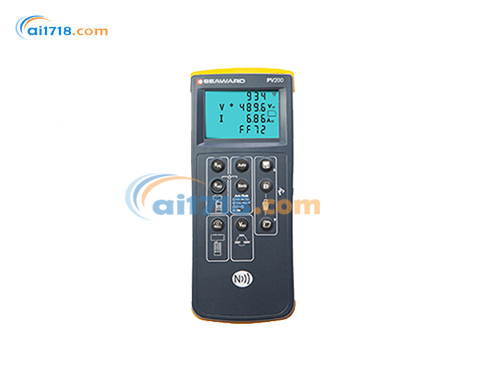

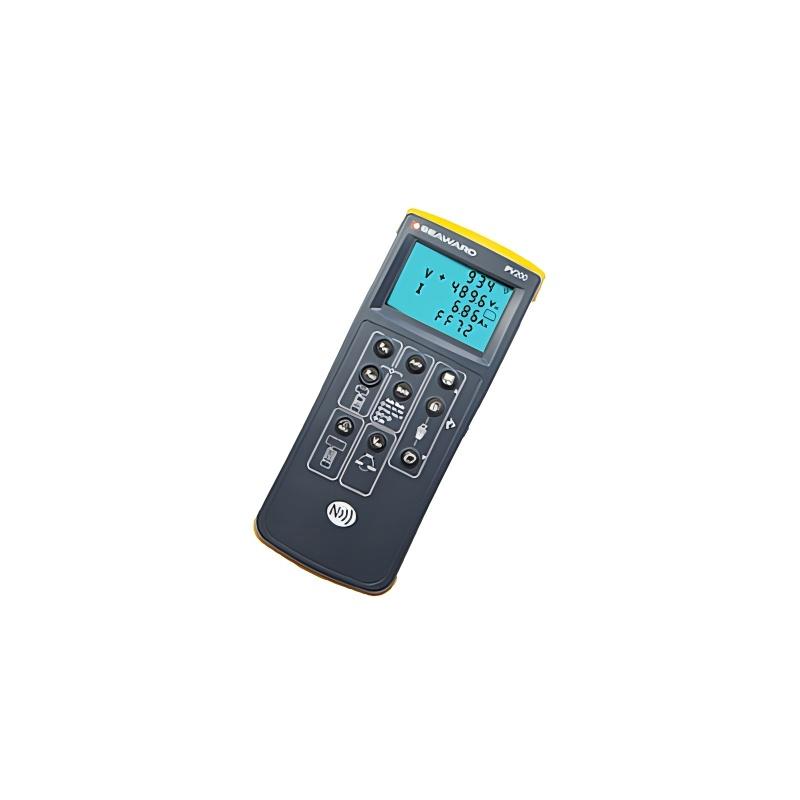

德国GMC-Instruments PV200光伏IV曲线测试仪产品简介
PV200为光伏系统提供了一个高效率和有效的测试及诊断解决方案，能够根据IEC 62446标准进行投运试验，并且根据IEC 61829快速，准确的测试IV曲线。配合使用Solar Surver 200R辐照度计，PV200能将测量数据转换为STC标准值，无论是使用PVMobile或者SolarCert Elements上位机软件，均支持与PV组件的出厂标定值进行直接对比。
将设备直接连接单个光伏组件或光伏组串的引线，只需要按下一个按钮，测试会在数秒被很容易的完成。
高对比度的显示屏在阳光直射下清晰可见，可以显示开路电压，短路电流，zui大功率点电压，电流和功率，以及测试中光伏组件或系统的填充因子，绝缘电阻（作为自动检测程序的一部分或单独测量）。如果测得的IV曲线严重偏离预期曲线，PV200提醒用户有进一步分析的必要性。
PV200可以通过无线NFC连接pvmobile Android应用程序进行传输数据之后，在APP上即时的浏览详细，多种色彩的IV特性曲线和功率曲线。PVMobile显示测量的IV和功率曲线，并且通过可视化分析曲线形状来诊断确认一些常见问题，如：阴影，有缺陷的组件，以及比较差的电气连接。

PV200光伏IV曲线测试仪产品特点
体积小，手持便携
性价比高的光伏系统诊断工具
简便，快速的按键式操作
符合国际标准IEC 62446: 2016 和 IEC61829: 2015集投运试验及IV曲线跟踪与一体
使用PVMobile Android APP在现场即时查看详细的IV曲线
通过PVMobile 应用程序或SolarCert将测量的IV曲线转换为STC标准值
通过PVMobile APP即时将PDF格式报告发回办公室
可测试光伏组件或组串
在太阳光直射下清晰的查看显示结果
无线接收Solar Survey 200R测量的辐照度和温度数据
系统性能完全可追溯
兼容SolarCert Elements v2版本软件

产品功能
符合IEC 61829标准的IV曲线跟踪
接地连续性
绝缘电阻（自动短路电流测试和点对点测试）
AC/DC电压测量
1000VDC开路电压测量
高达1000VDC的zui大功率点电压
高达15ADC的短路电流
自动填充因子计算
操作电流zui大40A的（使用电流钳）
DC功率zui大40KW

PV200 标准配置包括
PV200 PV 安全规范测试仪及 I-V 曲线测试仪
AC/DC 电流钳
2 × MC4 转接头 (红色及黑色各一支)
2 × 1.5 米 4mm 香蕉头测试线 + 鳄鱼夹
USB 数据线
6 节 AA 碱性电池 1.5V
快速操作手册
仪器便携包
PV200 出厂计量证书

德国GMC-Instruments PV200光伏IV曲线测试仪规格

类别	具体参数
接地连续性 / 电阻测量	显示范围：0.00 - 199Ω；测量精度：±(3% rdg+5d)
测量阻抗	0.01 - 199kΩ；分辨率：0.01MΩ zui大
开路测试电压	AV/DC，额定
测量电容	Zero zui多 100，通过 Zero 键
短路测试	500×1 秒测量
声光报*	输入≥250VAC
绝缘电阻测量（自动测试模式）	测试停止当输入≥30VAC/DC 时
电压保护	显示范围：0.05 - 200MΩ；测量精度：±(5% rdg+15)
测量阻抗	0.05 - 100MΩ：±(5%rdg+15)；101 - 200MΩ：±(10%rdg+15)
分辨率	0.01MΩ zui大（20MΩ 电流接线）
开路测试电压	250/500/1000V (根据 IEC 61557 - 2 标准)
短路测试电流	2mA 典型
绝缘测试	500×1 秒测量
声光报*	输入≥250VAC
电压保护	测试停止当输入≥30VAC/DC 时
绝缘电阻测量（试点）	显示范围：0.05 - 300MΩ；测量精度：±(5% rdg+5d)
测量阻抗	0.05 - 300MΩ：±(5% rdg+5d)；分辨率：0.01MΩ zui大
开路测试电压	250/500/1000V (根据 IEC 61557 - 2 标准)
短路测试电流	≤1mA
测量次数	500×1 秒测量
声光报*	输入≥250VAC
测量保护 - 电压测量 (通过 4mm 香蕉头)	测试停止当输入≥30VAC/DC 时；显示范围：30V - 440 VAC/DC；测量范围：30V - 440 VAC/DC；分辨率：1V；测量精度：±(5% rdg+2d)
电压范围 (通过 PV 测试仪)	显示范围：0.0V - 1000 VDC；测量范围：0.0V - 1000 VDC；分辨率：0.1V；测量精度：±(5% rdg+2d)；声音指示：电压极性正确或反向
Is/c 电流测量 (通过 PV 测试仪)	显示范围：0.0A - 15.0 A DC；测量范围：0.0A - 15.0 A DC；分辨率：0.1A；测量精度：±(1% rdg+2d)
工作电流范围 (通过 DC 电流钳)	显示范围：0.0A - 40.0 A AC/DC；测量范围：0.0A - 40.0 A AC/DC；分辨率：0.1A；测量精度：±(5% rdg+2d)
DC 功率测量	显示范围：0.0W - 40.0 kW；测量范围：1.0W - 40.0 kW；分辨率：10W max；测量精度：±(6% rdg+2d)
I - V 曲线测量	zui大功率损耗：15 kW；曲线数据点数量：zui大 128 点，动态调整；MPP 计算zui大误差：±(1% rdg+40W)
通用参数说明 - 体积及重量	设备重量：1.05kg
外形尺寸	265×108×58 mm
显示屏幕	LCD 屏幕支持背光
电池供电	6×1.5 AA 电池
电池寿命	>100 组测试序列
自动关机	用户设定
存储容量	zui多 999 组测试数据
数据通讯连接	USB 数据线连接至 PC（CSV 格式）；433MHz 无线 Survey/2G 远程表读数 (范围 30 米)；NFC 数据传输至手机 / 平板 / 电脑 Android APP；IOS 设备暂不支持
App 适配信息	适用于 Android 4.2 Jelly Bean 版本；iOS 设备暂不支持
软件适配信息	适用于 SolarCert Elements v2 软件
