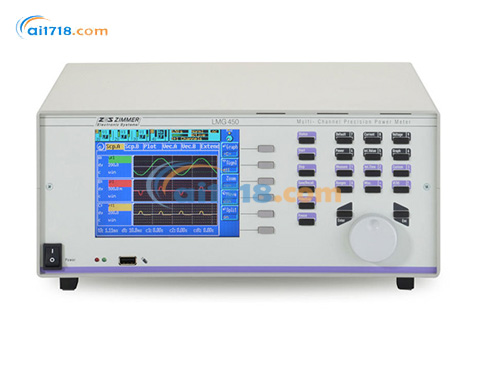

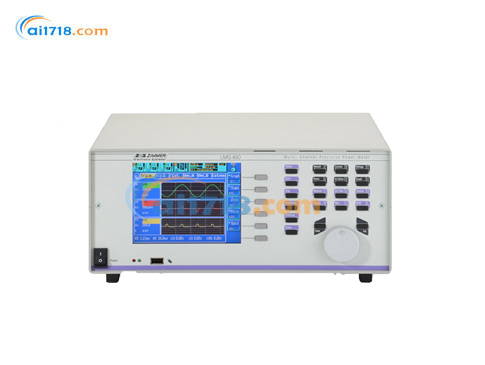

德国GMC-Instruments LMG450功率分析仪-爱仪器仪表网

德国GMC-Instruments LMG450功率分析仪由爱仪器仪表网代理，本产品是电力电子和能源分析的通用工具,四通道便携式功率分析仪，0.1%基本精度，连续无间隙采样测量，谐波及间谐波分析，模拟量和数字量输入输出，独立的电流传感器输入通道，电流传感器输入自动量程补偿
。现在热卖中，如需购买LMG450功率分析仪，可通过ai1718.com的客服热线联系我们！

LMG450功率分析仪简介：

四通道便携式功率分析仪，0.1%基本精度，连续无间隙采样测量，谐波及间谐波分析，模拟量和数字量输入输出，独立的电流传感器输入通道，电流传感器输入自动量程补偿

•通道：4个；精度：0.1%；带宽：DC--20KHz；电压范围：6--600V；电流范围：0.6--16A；

•四组独立的测量通道，通道间相互隔离；
•极低的容抗和极高的动态共模抑制比及抗干扰能力；
•连续无间隙采样测量过程；
•谐波及间谐波分析；
•模拟量和数字量输入输出；
•独立的电流传感器输入通道；
•电流传感器输入自动量程补偿(相位及幅值)；
•彩色屏幕显示:4-8个测量值,波形图,计算图表,柱状图,矢量图及(菲涅耳图)；
•有公式编辑器和LabVIEW 驱动，用户可方便的进行二次开发；

LMG450功率分析仪特点：
•在电网正常运行时自动进行局部放电检测（无需对电缆线路断电）
•4组独立的电流和电压通道
•输入通道隔离，极低的对地电容，确保高动态共模抑制和抗干扰性
•*无间隙采样测量过程
•谐波及间谐波分析，可分别达99次
•模拟量和数字量输入/输出
•附加电流传感器输入
•相位、振幅自动补偿电流传感器
•高速数据传输接口、内存卡插槽，软盘驱动器
•图形化彩色显示屏，显示4-8个测量值、波形、计算值、柱状图和矢量图 (fresnel图)
•人性化设计，用户界面友好
•带公式编辑器
•带LabVIEW 驱动

LMG450功率分析仪应用领域：
•三相电机及驱动系统；
•多通道输入/输出的供电系统；
•变压器的效率和矢量组检测；
•方便、*地检测开关设备；

•电力电子和能源分析的通用工具；

L45-Z00	LMG450 手册，德语或英语
L45-Z01	LMG450 的 19 英寸机架安装套件
L45-Z02	LMG450 携带/倾斜手柄杆
L45-Z04	LMG450 及配件的手提箱
L45-Z13	LMG450/500 主从电缆，长度 1m， 2 个 LMG450 通过同步输入连接，可同时测量 4 个以上的相位可能的耦合： LMG450LMG450 LMG450LMG500（1-8 相） LMG500（1-8 相）LMG500（1-8 相）
L45-Z18	增量速度传感器适配器到 LMG450 测量通道（HD15 传感器输入）
L45-Z318	RS232 - 以太网 - 转换器，10/100Mbit
LMG-Z-AMP	3p-3w 系统的人工星点模拟
L5-Z03	用于连接两个 LMG450 和/或 LMG95 之间的过程信号接口（模拟和数字）的电缆
L5-IOBOX-S	适配器（也适用于 DIN 导轨安装），由 25 极 SUB-D 连接器连接至螺钉笼式连接器，导线截面*大可达 1.5mm x mm
L5-IOBOX-F	适配器（也适用于 DIN 导轨安装），由 25 极 SUB-D 连接器连接至弹簧笼式连接器，导线截面*大可达 1.5mm x mm
L45-Z09	适配器 BNC 至 HD15，用于隔离带电压输出的电流传感器；不带 EEPROM
L45-Z22	适配器安全插头至 HD15，用于隔离电流传感器，电流输出高达 1,2Apk；EEPROM 用于存储缩放比例

LMG450功率分析仪规格

电压测量范围

标称值 / V	6	12.5	25	30	50	100	250	600
*大有效值 / V	7.2	14.4	30	60	100	130	270	720
满量程*大峰值 / V	12.5	25	50	60	100	200	400	1600
过载能力	1500V for 1s
输入阻抗	1MΩ，20pF

电流测量范围（直接测量）

标称值 / A	0.6	1.2	2.5	5	10	16
*大有效值 / A	1.3	2.6	5.2	10	18	18
满量程*大峰值 / A	1.875	3.75	7.5	15	30	60
过载能力	18A 持续，50A 持续 1 秒，150A 持续 20ms
输入阻抗	2mΩ

外部隔离电流传感器的电压测量范围

标称值 / V	0.12	0.25	0.5	1	2	4
*大有效值 / V	0.15	0.3	0.6	1.2	2.5	5
满量程*大峰值 / V	0.25	0.5	1	2	4	8
过载能力	250V 持续 1 秒
输入阻抗	100kΩ，10pF

测量精度

测量精度	±（测量值 % + 量程 %）
直流	0.2+0.2
1Hz…1kHz	0.1+0.1
45…65Hz（交流耦合）	0.05+0.05
1kHz…5kHz	0.2+0.2
5kHz…20kHz	0.3+0.4

电流（直接测量）

1Hz…1kHz	0.15+0.1
45…65Hz（交流耦合）	0.05+0.05
1kHz…5kHz	0.2+0.2
5kHz…20kHz	0.5+0.5

有功功率（直接测量）

1Hz…1kHz	0.2+0.1
45…65Hz（交流耦合）	0.07+0.04
1kHz…5kHz	0.3+0.2
5kHz…20kHz	0.6+0.5

电流（通过外部电流传感器）

1Hz…1kHz	0.1+0.1
45…65Hz（交流耦合）	0.05+0.05
1kHz…5kHz	0.2+0.2
5kHz…20kHz	0.3+0.4

有功功率（通过外部电流传感器）

1Hz…1kHz	0.15+0.1
45…65Hz（交流耦合）	0.07+0.04
1kHz…5kHz	0.3+0.2
5kHz…20kHz	0.6+0.5

其他参数

同步：测量基于信号周期同步，可选择从 u (t)、i (t)、p (t)、u2 (t)、i2 (t) 通过可设置滤波器确定周期，即使在脉宽调制变频器和调幅电子镇流器信号下也能实现稳定读数，也可与外部信号或 “Line” 同步。
示波器功能：采样值随时间的图形表示。
绘图功能：*多四个读数的时间图，*小分辨率 50ms。
谐波分析（符合 CE 标准）：根据 EN61000-4-7 测量电流和电压，按 EN61000-3-2（预合规）评估，分析电流、电压和功率高达 99 次谐波（*大 10kHz），包括直流部分共 100 次谐波，基波范围 1Hz 至 1.2kHz，可通过可选整数分频器（1…50）创建新的参考基波以检测间谐波。
闪变测量：符合 EN61000-4-15 的闪变仪，按 EN61000-3-3 评估。
瞬态监控与存储：存储和图形显示瞬态，分辨率 20μs，存储深度 140 万采样值 / 通道，记录持续时间 0.05 至 60 秒可选，可调预触发，多种触发方式。
