德国GMC-Instruments LMG95高精度功率分析仪由爱仪器仪表网代理，本产品高精度连续无间隙信号测量和处理、人性化的操作和显示界面、用于高效率系统应用的高速数据传输接口。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

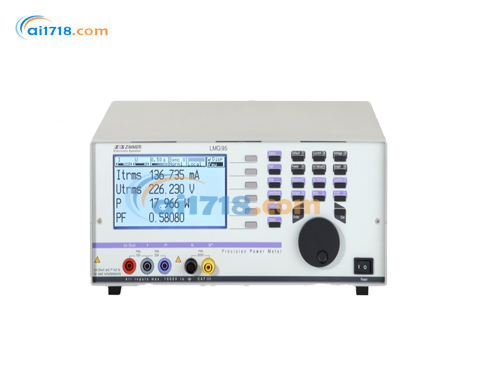

LMG LMG95高精度功率分析仪介绍
单相高精度功率分析仪LMG95是ZESZIMMER®公司LMG系列高精度功率测量仪器中的突出产品。高精度连续无间隙信号测量和处理、人性化的操作和显示界面、用于高效率系统应用的高速数据传输接口--这些都是LMG95的显著特点。

LMG LMG95高精度功率分析仪特点
基本精度：读数的0.01% + 量程的0.02%
基本功率精度：读数的0.015% + 量程的0.01%
精度频率范围：DC...500kHz
设备和部件在转换或者调整操作时的分析
谐波和闪变符合EN61000-3-2/-3/-11/-12标准

全波形
在产品研发、质量保证和生产过程中需要进行的部件和设备的高精度功率测量很容易实现，不管电压和电流是正弦波形还是失真波形、负载是否线性、电路是工作在离散、脉冲模式还是其他调制方式。与被测信号周期同步的扩展功能总是产生清晰而稳定的测量显示和结果。

直接输入*高到600V和20A
输入通道相互隔离，直接输入*高到电压600V（峰值1600V），电流20A（浪涌电流峰值960A），使用分流器或者传感器测量电流信号同样准确，没有误差。

读数的0.015% + 量程的0.01%
0.025%的基础精度是同类产品中精度*高的，因此它可以用于作为电度表、功率计、功率测量传感器和真有效值电压电流表的参考标准仪器。

LMG LMG95高精度功率分析仪


测量不确定度的条件: 其他数据	1. 正弦的电压和电流 2. 环境温度 23 ± 3°C 3. 预热1小时 4.功率范围由电压和电流范围乘积决定，0 ≤ IλI ≤ 1, λ = P/S (功率因数) 5.12个月校准一次
内部时间误差	±100ppm
频率测量	0.05Hz...500kHz 读数的±0.01% , 测量通道可以选择
测量值计算与显示显示电压、电流功率阻抗	显示：采用测量量级的标准信号，显示的位数(0...999999)，带符号、小数点和单位。（例如 0.7385f.mA）可以同时显示8个参数，通过预定义的或用户自定义的采样进行选择。电压、电流：具有数值(Tms)、峰值(min、max、ppi)、整流值(rect)、平均值(dc)、交流成分有效值(ac)。功率：有功功率(P)、无功功率(Q)、视在功率(S)、相角(θ)、功率因数(λ)。阻抗：总阻抗(Z)。用要求较高的实验测量值。
取决于测量时间的累积值电度、电荷量日期和时间，测量时间可调节的参数	累积可触发分、使用定时开始的时间、外部触发或者通过计算机通讯接口连接。电度、电荷量：有功电感(EP)、无功电感(Eq)、视在电感(Es)、电荷值(Q)。时间日期：当前日期(日、月、年)、时间(小时、分钟、秒钟)、电池缓冲供电的实时时钟、测量开始时间、测量运行时间。可调节的参数：分频器、电流以及电压传感器的变化。
同步	同步是获得被测信号的周期，可以是u(t)、i(t)、p(t)、u'(t)、P(t)信号的周期，每个信号都可以适应可选择的滤波器，因此即使采用脉冲宽度调制信号(例如变频器)和幅值调制信号(例如电子整流器)显示出非常稳定。工频电源或存储器信号同步也是可以的。
示波功能	采样值图形显示（信号的波形）。
绘图功能	计算值的趋势图，例如有效值和功率。
CE-Harm谐波分析	电流和电压40次谐波分析（包含DC成分总共41次），基波45Hz到65Hz，分析仪与EN61000-4-7标准一致，评估完全与EN61000-3-2/12标准一致。
HRM100谐波分析	电压、电流和有功功率99次谐波分析（包含DC成分总共100次，*大1050kHz）基波频率范围0.1Hz到1.2kHz；用一个可调整的分频器（1~50），可以将新的基波作为参考，例如来源定向谐波。
闪变测量（选件L95-O4）	闪变测量与EN61000-4-15标准一致，评估与EN61000-3-3/11标准一致。
内存扩展（选件L95-O11）	示波功能存储于扩展到内存单元、电流、功率采样值、采样值通过通讯接口获得。
瞬态-监控和存储（选件L95-O5）	存储和显示系统图形，分辨率10μs，包含内存扩展选件(L95-O11)，存储深度为4百万采样值，可以选择的是间隔0.05到60秒。可调整前触发、不同角度及可能。
计算机接口(选件L95-O1)	接口：RS232和IEEE488.2，同一时间只能使用一个接口。控制：所有的功能都能被控制。数据输出：所有的显示数据都可以输出，所有接口的数据格式都一样，为SCPI指令集。传输速率 RS232：快115200波特，IEEE488.2：快1MB/s。
打印接口（包含在选件L95-O1中）	25针SUB-D插座并行计算机打印接口，用于打印设备、表格、图形。
过程信号接口（选件L95-O3）	25针SUB-D插座： 4辅助物理量模块输入(16bit, ±10V) 4模拟输出（16bit ±10V）各种测量值相继作参数：在每个测量周期结束时刷新采样信号（U、P）、与100kHz采样频率同步 4状态信号数字输入 4信号状态和报*数字输出 1频率（0.1Hz~500kHz）和转向输入（如电机） 1电源输出12V/50mA 输入输出组互隔离，与其他信号隔离（测试电压500V）。
其他参数	外部同步/触发：测量周期和累积时间外部的隔离接口，实际测量的状态信号输出。 RS232接口：用于安装软件、附件和进行仪器诊断。辅助电路输出：+15V/0.4A和-15V/0.2A用于外部传感器。外形尺寸：台式，（宽）320mm x（高）147mm x（长）274mm，机柜84PU，3HU，（宽）274mm，约5.5kg。 │ 安全：EN61010-1，防护等级 1，过电压class III。电磁兼容：EN61329-1，EN61000-3-2，EN61000-3-3。防护等级：IP20 低阻EN60529。操作温度、储藏温度：5~40°C，-20~55°C。电源：90~250V，45~65Hz，约30W。
