美国MEGGER DELTA4000系列12kV绝缘诊断系统由爱仪器仪表网代理，DELTA4000系列是一个全自动12KV绝缘功率因素/介质损耗测试设备，用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

DELTA4000系列12kV功率因数/介损测试仪产品简介：
•新的DELTA4000系列是一个全自动12KV绝缘功率因素/介质损耗测试设备，用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况
•本仪器除了能进行介质损耗测试，还能测试变压器绕组的励磁电流，并能完成自动升压测试和高压匝数比测试（可选配匝数比电容）
•仪器的设计目的是为用户提供综合的AC绝缘状况诊断测试。变频的测试电压源使测试信号异于工频，而在硬件上使用*先进的技术，对信号中的噪声进行过滤
•这样，DELTA4000*提供了非常可靠的测试结果和*短时间内的稳定读数，且读数的精度非常高。仪器可在765KV以下的变电站进行现场测量
•DELTA4000系列可以用POWERDB软件控制，进行自动测试和生成报告，或者用DELTA控制软件来进行实时手动测试
•测量参数包括：电压、电流、（损耗）功率、功率因数和电容。测量结果能自动存储在电脑中，也可以直接下载到USB存储器或打印机

DELTA4000系列12kV功率因数/介损测试仪产品特点：
•提供自动和手动控制模式，易于使用
•宽频带测试电压（ 1 - 500 Hz）
•在高干扰环境（如765 kV变电站）下进行*测试
•轻便式双体式设计，重量为14kg+22 kg
•创新的智能温度校正功能，无需使用温度校正表

DELTA4000系列12kV功率因数/介损测试仪产品应用：
•电力变压器
•配电变压器
•互感器
•旋转电机
•油绝缘
•套管
•电缆
•电容
•断路器
•电涌放电器

DELTA4000系列12kV功率因数/介损测试仪测试能力：
•功率因素
•介质损耗 (tanδ)
•励磁电流
•自动升压测试
•损耗功率
•电感
•电容
•频率扫描
•电压
•电流
•匝数比*
* 需要选配附件

DELTA4000系列12kV功率因数/介损测试仪产品优点：
•独立地产生测试电压信号，能够在*严酷的条件下以及使用发电机供电时产生*、无谐波的测试电压
•先进的噪声抑制和信号获取电路能够抑制15 mA的噪声电流，信噪比*高可达1:20，在*严酷的条件下得到*和高质量的结果
•智能温度校正（ITC，专利申请中）：通过测试宽频介损值，帮助用户观测被测试品的温度相关性。随后采用数学温度校正法，计算出准确的校正介损值。
•自动电压相关性探测（专利申请中）：许多高压设备会存在电压相关性，因此推荐使用升压测试。DELTA4000系列使用一种独特的方法检测电压相关性，并告知测试人员是否需要进行升压测试
•动态噪声抑制技术使大大地减少了测试时间

宽频带输出（1 – 500Hz）
•能够测试大电容试品以及实现智能温度校正
•易于测试，减轻仪器重量

•下表是被测试品电容量、测试电压和频率之间的关系

现场测试的设备

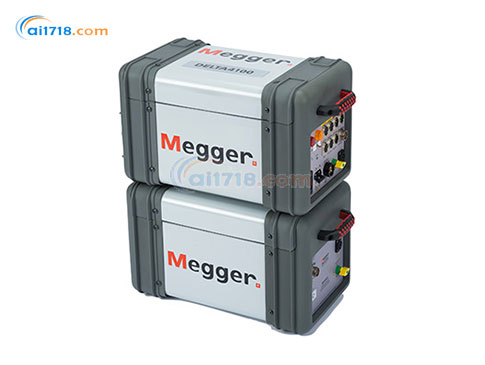

•分体式设计，重量为14kg+22kg，节省体力、空间及运输成本

•适合各种工作环境：现场、测试车内、制造车间以及维修车间

•仪器通过了上*严苛环境下的测试：高温、低温、高海拔、高干扰以及高湿度

软件包 — PowerDB LITE

•自动或手动操作——为介损、励磁电流以及升压测试提供了全自动的操作方式。用户只需简单地选择被测试品，仪器*会自动运行所有的测试，并自动地将测试结果填入表格

•DELTA4000仪器也可以通过DELTA Control软件进行手动操作，用户可以设定测试参数，包括调节和输出测试电压，测试输出电流等

•方便保存和查看数据 ——现测的数据和所有的历史数据一起以XML格式保存。这样，使用者可以查看同一设备几年内的试验数据

•简单、直观、易于使用的人机界面

•存在隐患的数据会以红色标注

•能够记录某一设备的绝缘变化趋势（需使用*版或版PowerDB软件）

•易于调用测试设置

•能与其它变压器设备配合使用，如MLR0（漏电抗测试仪）、TTR系列（变比测试仪）、MTO210（直阻测试仪）、MIT/S1系列（绝缘电阻测试仪）、MCT系列（CT测试仪）

DELTA4000订购信息

产品 / 附件（数量）	产品目录编号
DELTA4110 绝缘诊断系统（含 DELTA4100 控制单元和 DELTA4010 高压单元）	DELTA4110
DELTA4310 绝缘诊断系统（含内置计算机，含 DELTA4300 控制单元和 DELTA4010 高压单元）	DELTA4310
标配附件 - 高压引线：21 米（70 英尺），双重屏蔽	30012-11
标配附件 - 测量引线，红色标识	25572-1
标配附件 - 测量引线，蓝色标识	25572-2
标配附件 - 接地线：9 米（30 英尺）	2002-131
标配附件 - 输入电源线 25A（欧盟标准）	17032-23
标配附件 - 输入电源线 16A（美国标准）	17032-20
标配附件 - 输入电源线 16A（英国标准）	17032-21
标配附件 - 输入电源线 16A（无插头）	17032-22
标配附件 - 安全手动开关，联锁装置 #1：18 米（60 英尺）	1001-850
标配附件 - 安全手动开关，联锁装置 #2：2.5 米（8 英尺）	1001-851
标配附件 - 高压单元电源线，1 米（3 英尺）	2002-132
标配附件 - 高压单元控制线，1 米（3 英尺）	2002-133
标配附件 - 接地线，1 米（3 英尺）	2002-134
标配附件 - USB 电缆，2 米（7 英尺）	CA-USB
标配附件 - 以太网电缆，CAT 5 类，2 米（7 英尺）	36798
标配附件 - 控制单元软质缓冲便携箱（1 个）	2001-766
标配附件 - 高压单元软质缓冲便携箱（1 个）	2001-766
标配附件 - 高压电缆软质收纳箱	2001-507
标配附件 - 其他电缆 / 附件软质收纳箱	2001-506
标配附件 - 用户手册	81331
标配附件 - 应用指南	81332
标配附件 - 保修（1 年）	-
标配附件 - PowerDB *版软件	-
可选软件 - PowerDB 版软件（USB 加密狗版）	DB1001S-A
可选软件 - PowerDB 版软件（软密钥版）	DB1001-A
延长保修与年度支持服务 - 优先访问年度支持计划	D4K-P-ACCESS
延长保修与年度支持服务 - 产品保修	Y12-WARRANTY
延长保修与年度支持服务 - 培训服务	D4K-TRAINING
延长保修与年度支持服务 - PowerDB 软件维护与升级服务	D4K-SOFTWARE
延长保修与年度支持服务 - 24/7 技术支持服务	D4K-TECHSUPPORT
延长保修与年度支持服务 - 工程咨询与结果分析服务	D4K-ENGCONSULT
延长保修与年度支持服务 - 备用设备与附件服务	D4K-LOANER
可选附件 - 安全脚踏开关	1001-852
可选附件 - 外部闪光灯	Y37181
可选附件 - 外部闪光灯延长电缆，18 米（60 英尺）	1001-853
可选附件 - 两件式运输箱套件（含控制单元及附件箱 2001-746、高压单元及附件箱 2001-746）	1001-932
可选附件 - 三件式运输箱套件（含控制单元箱 2001-791、高压单元箱 2001-791、附件箱 2001-792）	1001-933
可选附件 - 运输推车 / CAL4000 校准箱组	1001-530、2002-137
可选附件 - 校准标准件运输箱	670635
可选附件 - 高压变比测试电容，单相（10nF，10kV）	36610
可选附件 - 高压基准电容（100pF，10kV）	36610-1
可选附件 - 高压基准电容（1000pF，10kV）	36610-2
可选附件 - 电容器便携箱	36610-CC
可选附件 - 电容器套件（含变比测试电容、2 个基准电容、便携箱）	36610-KIT2
可选附件 - 谐振电感	670600-1
可选附件 - 热敏 Pentax® 打印机，120V	36493-1
可选附件 - 热敏 Pentax® 打印机，240V	36494-1-KIT
可选附件 - 打印机用热敏纸（8.5 英寸 ×11 英寸）	36809-1
可选附件 - 打印机用热敏纸（A4 规格）	36809-2
可选附件 - 油测试槽	670511
可选附件 - 热套带（3 条）	670505
可选附件 - 套管抽头连接器（2 个）	670506
可选附件 - 外部温湿度探头	2002-138
可选附件 - USB 条形码扫描枪及软件	36528
可选附件 - 附件套件（含热套带 3 条、外部温湿度计、0.75 英寸套管抽头连接器 1 个、1 英寸套管抽头连接器 1 个、迷你套管抽头连接器 2 个、“J” 型探头套管抽头连接器 1 个、1 米非绝缘短路引线 3 条、2 米非绝缘短路引线 3 条）	670501
可选附件 - 特殊长度电缆（可按需定制，详情请咨询工厂）	-
其他变压器测试产品 - 泄漏电抗测试设备	MLR
其他变压器测试产品 - 三相变比测试设备	TTR
其他变压器测试产品 - 绕组电阻测试设备	MTO
其他变压器测试产品 - 扫频响应分析（SFRA）设备	FRAX
其他变压器测试产品 - 介损频率响应（DFR）与湿度评估设备	IDAX
其他变压器测试产品 - 直流绝缘测试设备	MIT/S1
其他变压器测试产品 - 电流互感器测试设备	MCT

DELTA4000系列12kV功率因数/介损测试仪规格

供电电源	90 ﹣ 264 V 45/66 Hz, *大 16 A 使用发电机供电时也应满足上述标准
输出电源	0 ﹣ 12 kV, 连续可调
测试频率范围	45 ﹣ 70 Hz (12 kV) 15 ﹣ 400 Hz (4 kV) 1 ﹣ 500 Hz (250V)
输出功率	3.6 kVA
输出电流	300 mA (4 分钟) 100 mA (连续) 如果使用选配的电感, 编号 670600，12 kV时的电流输出能达到4A
测量范围
电压	25 V ﹣ 12 kV ， 1 V分辨率
电流	0 ﹣ 5 Amps，0.1 μA *大分辨率，测试结果可调整到2.5 kV或10 kV下的等效值
电容	0 ﹣ 100 μF，0.01 pF *大分辨率
电感	6 H ﹣ 10 MH，0.1 mH *大分辨率
功率因素	PF 0 ﹣ * (0 ﹣ 1)，0.001% *大分辨率
介损角	DF 0 ﹣ 100 (0 ﹣ 10,000%)，0.001% *大分辨率
功耗	0 ﹣ 2 kW，10 kV下可等效为0-100 kW， *大分辨率0.1 mW，测量值可等效成为2.5 kV或10 kV时的值
温度校准
独特的温度校准	从 5°C 到 50°C（校准到 20°C 时的参考值）
*度
电压	±(读数的 1% + 1 位)
电流	±(读数的 1% + 1 位)
电容	±(读数的 0.5% + 1 pF)
电感	±(读数的 0.5% + 1 mH)
功率因素	±(读数的 0.5% + 0.02%)
介损角	±(读数的 0.5% + 0.02%)
功耗	±(读数的 1% + 1mW)
测量：
提供了下列有效的测试模式	UST: 测试不接地设备（正接法） UST ﹣ R: UST: 测量红色端口电流，屏蔽蓝色 UST ﹣ B: UST: 测量蓝色端口电流，屏蔽红色 UST ﹣ RB: UST: 测量红色和蓝色端口电流 GST: 测试接地设备（反接法 GST ﹣ GND: GST: 测量红色、蓝色和接地电流 GSTg ﹣ R: GST: 红色屏蔽, 蓝色接地 GSTg ﹣ B: GST: 蓝色屏蔽, 红色接地 GSTg ﹣ RB GST: 屏蔽红色和蓝色
抗干扰性
静电噪声	能抑制高达 15mA的干扰电流，信号和噪音之间的比率可高达1:20
电磁	任何方向的500 μT，50 Hz干扰
电脑接口	以太网和 USB
电脑要求
DELTA4110	操作系统: Windows XP/Vista/7 处理器:低 Pentium 1 GHz 内存: 低 1024 Mb RAM 硬盘: *低 1 Gb available 接口: 以太网和 USB

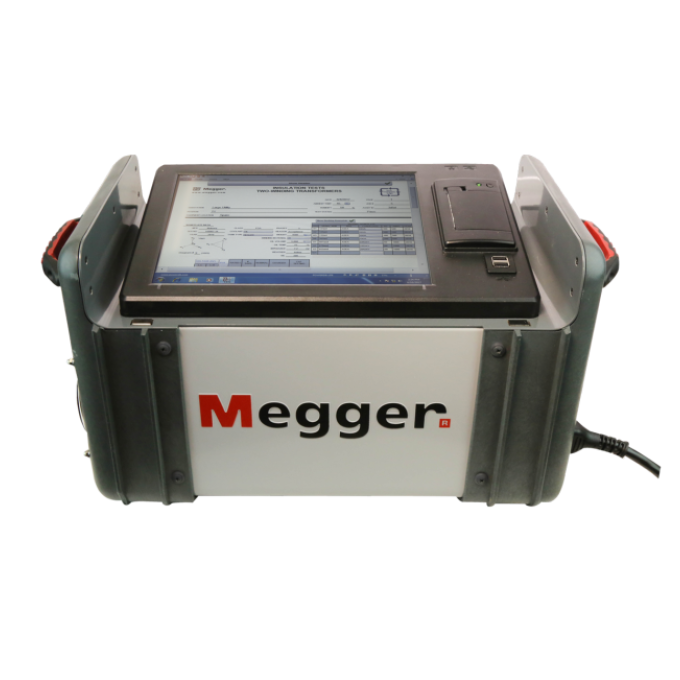

DELTA4310	内置PC 带 8.4” 彩色 VGA，全 QWERTY 键，方向键和操作杆操作(也可以外接鼠标)，屏幕上显示测试表格，USB打印机接口
通讯/控制/数据管理软件	PowerDB和DELTA控制软件
安全标准	IEC / ANSI 61010-1
環境
温度	操作: -20 ﹣ +55° C (-4 ﹣ +131° F) 储存: -50 ﹣ +70°C (-58 ﹣ +158° F)
相对湿度	操作: 0 ﹣ 95%抗凝结储存: 0 ﹣ 95%抗凝结
抗震标准	ASTM D999.75
EMC	EN 61326
尺寸	控制部分: 290 x 290 x 460 mm (11 x 11 x 18 in.) 高压输出部分: 290 x 290 x 460 mm (11 x 11 x 18 in.) * 不包括手柄
重量	DELTA4100控制部分: 14 kg (31 lbs) DELTA4300 控制部分: 15 kg (33 lbs) DELTA4010高压输出部分: 22kg (48 lbs) 电缆: 15 kg (33 lbs)
