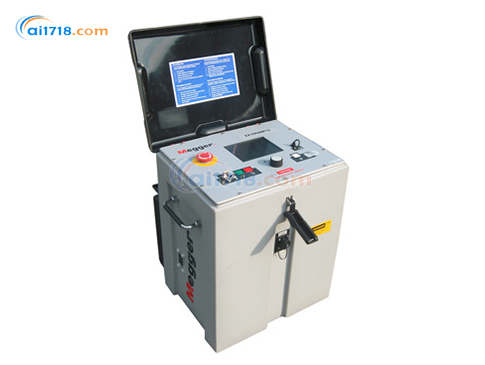

•EZ-THUMP实用、便携的一体化电缆故障快速解决方案
•EZ12&EZ4(EZ-Thump)是德国SebaKMT紧凑型、超便携、内置充电电池的一体化电缆故障定位系统，适合380V-10kV电力电缆故障的快速、准确定位。
•EZ-THUMP是各区县供电局配电电缆检修理想的一体化仪器，可以快速准确找到故障点，同时操作简单，进水型高阻故障仍然可测得分叉点明显的高压预定位波形。
•EZ-THUMP性价比高，很好地平衡了输出电压、质量轻、体积小、预定位方法高效、充电电池大容量等客户的多方面综合需求。
•EZ-THUMP测试时无需调节，各种操作都可以通过一键适快速实现。
EZ-THUMP便携式电缆故障测试系统特点：
•操作简单，全自动
•一个箱子的设计理念，超轻超便携
•内置高端主动弧反射法Active ARM滤波器，进水型高阻波形仍然清晰
•更大冲击放电能量 500焦耳
•产品版本为EZ12(12 kV)和EZ4(4 kV)两种
•彩色高亮度TFT液晶显示器，阳光直射下舒适观看
低压电网故障定位
中压电网故障定位
道路照明系统故障定位
电缆护套故障*定位
低压直流测试（4kV 版本）
中压直流测试（12kV 版本）
EZ-THUMP订购信息
产品
型号（货号）
可根据您的具体需求定制 EZ-Thump 设备。如需确定产品型号（货号），请根据详细选项对应的数字填写字母标识。示例：若需订购一台 4kV 版本的 EZ-Thump，配备 15 英尺输出电缆和接地电缆、带大力钳电缆终端的 14 毫米公制 MC 连接器、手推车及护套，对应的产品型号为 EZT4-15 T2 C H。
4kV 便携式故障定位系统
EZT4-yyzzSCHM
12kV 便携式故障定位系统
EZT12-yyzzSCHM
选项（订购时必须明确）：
-
电缆长度标识（yy）：
-
15 英尺（4.6 米）高压输出电缆及接地电缆
yy = 15
50 英尺（15 米）高压输出电缆及接地电缆
yy = 50
电缆终端标识（zz）：
-
带带电作业夹的 14 毫米公制 MC 连接器
zz = T1
带大力钳的 14 毫米公制 MC 连接器
zz = T2
高压端硬连接至电池夹，接地端采用 “G” 型夹（无 MC 连接器）
zz = T3
带电池夹的 10 毫米母制 MC 连接器
zz = T4
可选标识（不订购则省略）
-
分段软件
S
* 手推车适配设计
C
** 护套配件
H
手动电压选择功能
M
标配附件：
型号（货号）
6 英尺（1.8 米）市电供电线组（美标 / 德国标准 / 英标）
1002-889
通用电池充电器套件（美标 / 德国标准 / 英标）
1002-890
操作手册
AVTMEZT4/12
可选附件：
型号（货号）
EZT4/12 型号专用手推车
895000180110000
15kV 弯式 14 毫米母制 MC 连接器
865000100100000
25kV 弯式 14 毫米母制 MC 连接器
865000200100000
35kV 弯式 14 毫米母制 MC 连接器
865000300100000
digiPHONE+ 浪涌波接收器
871500500100000
ESG NT 数字接地故障定位仪
871500200200000
| 项目 | 规格描述 |
|---|---|
| 输出 | 0–4kV、35mA 直流（EZ-THUMP4 型号）；0–12kV、12mA 直流（EZ-THUMP12 型号） |
| 预定位 |
- TDR（时域反射）量程：25,000 英尺（7.6 千米）
- 采样率：100MHz
- 分辨率：在 250 英尺 / 微秒（ft/μs）下为 2.5 英尺；在 80 米 / 微秒（m/μs）下为 0.8 米
|
| 电弧反射 | 0–4kV 或 0–12kV（取决于具体型号） |
| 故障*定位 |
- 浪涌：0–4kV/500J（EZT4 型号）；0–12kV/500J（EZT12 型号）
- 脉冲序列：10 秒
|
| 显示屏 |
- 尺寸：5.7 英寸（14.48 厘米）
- 类型：半透反射式薄膜晶体管（TFT）彩色液晶显示屏
- 分辨率：640×480 像素
|
| 存储 | 可存储 1000 条轨迹数据 |
| 接口 | USB 端口 |
| 电缆 / 终端配件 |
- 15 英尺（4.6 米）高压柔性屏蔽电缆，带 MC 连接器和带电作业夹
- 带带电作业夹的高压回路电缆
- 15 英尺（4.6 米）接地电缆，带带电作业夹
- 6 英尺（1.8 米）市电供电线组（美标 / 德国标准 / 英标）
|
| 交流电源连接 | 供电线组（美标 / 德国标准 / 英标），适用电压：100–230V 交流（AC）±，频率：50/60Hz |
| 安全保护 | 紧急停止按钮、钥匙开关联锁、自动 “超时” 保护 |
| 环境适应性 |
- 工作温度：-20°C 至 +50°C
- 存储温度：-25°C 至 +70°C
- 防护等级：IP54（顶部开启状态下）
|
| 尺寸 | 360x390x500 mm |
|

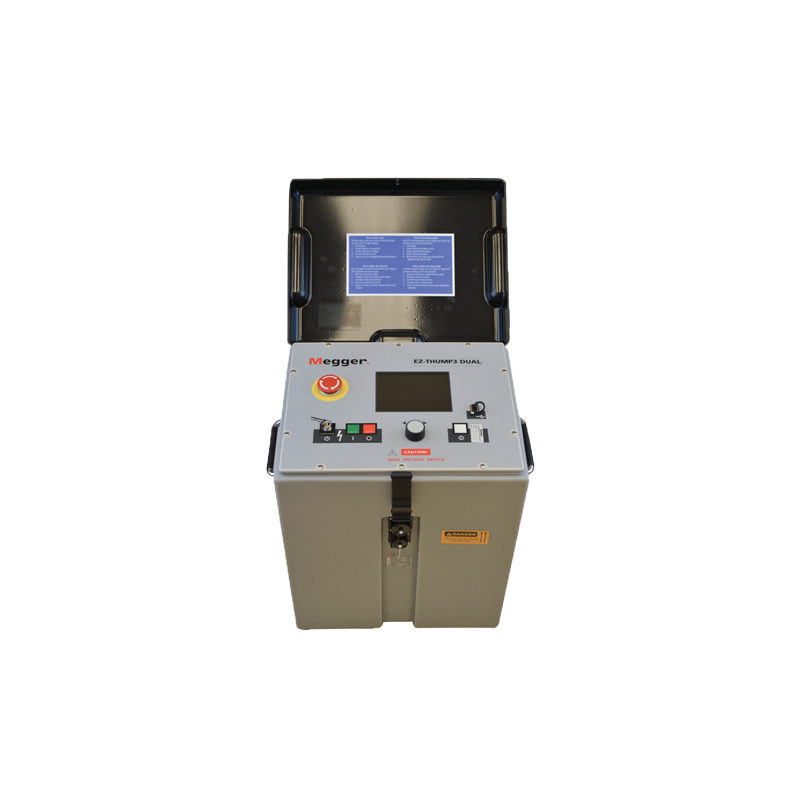

MEGGER EZ-THUMP便携式电缆故障测试系统文档 |
|
-
