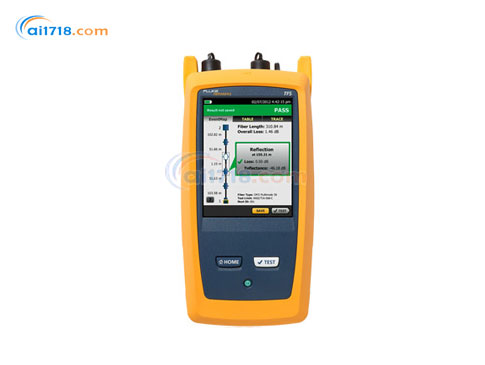

美国Fluke OptiFiber® Pro企业级光纤OTDR认证测试仪由爱仪器仪表网代理，本产品专为运营商而设计的，它具有企业用户不需要的非常麻烦且复杂的功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•加快光纤认证，在快速测试模式下的迹线测试只需两秒钟
•通过“智能手机”用户触控界面，*大限度地提高效率，从而可让任何人都能进行的光纤故障排除和认证
•通过预选设置可以快速测试数据中心光纤
•适于诊断包含短跳线、多连接器的数据中心光纤链路的故障
•利用图形化 EventMap™ 视图，可轻松分析所有高损耗的连接器、熔接点及区段
•通过在用户以及不同作业项目之间共享 OTDR 数据，提高投资回报
•通过快速准确地识别所有光纤故障，缩短网络故障时间
•通过集成的 LinkWare™ 软件，简化结果报告和管理界面，并生成符合标准的详细报告
•许多用于排除光纤故障的 OTDR（光时域反射计）是专为运营商而设计的，它具有企业用户不需要的非常麻烦且复杂的功能
•一些 OTDR 具有企业网络工程师、SAN 设计师和布线安装人员所需的功能和用途
•当企业耗费较多存储资源以及采用更高带宽（40G、100G）的数据中心架构时，布线基础设施的复原能力变得高度依赖维修工具，以确保光纤可靠性
•OptiFiber Pro 是业内*专用 OTDR，满足企业级光纤基础设施面临的独特挑战
•利用简单的“智能手机”用户界面以及强大的功能设置，OptiFiber Pro 让任何人都变成高效和的楼宇光纤故障排除人员和安装人员，以*大限度地减少网络故障时间

产品特点：
•加强数据中心和存储网络的可靠性和可用性
•通过任务导向和简化操作，*大限度提高操作人员的效率
•采用快速追踪、一键式设置以及综合报告，提高工作效率
•减少了昂贵的 OTDR 培训费用和详细的迹线分析时间，节省资金
•不再需要投资第二个 OTDR 来专门排除 LAN 和校园网络的故障

产品应用：
•在低于*短脉冲宽度非饱和反射峰和 1.5 dB 之下测量。反射峰多模 < -40 dB，单模 < - 50 dB
•在偏离*短脉冲宽度反向散射 +/- 0.5 dB 处测量。反射峰多模 < -40 dB，单模 < - 50 dB
•对于 OM1 光纤典型的反向散射系数： 850: -65 dB, 1300: -72 dB
•OM2-OM4 光纤的典型反向散射和衰减系数： 850 nm ： -68 dB; 2.3 dB/km: 1300 nm ： -76 dB; 0.6 dB/km
•OM1-OM2 光纤的典型反向散射和衰减系数： 1310nm/1550nm ： -79 dB; 0.32 dB/km; 1550 nm: -82 dB; 0.19 dB/km
•SNR=1 方法，3 分钟平均，*大脉冲宽度
•通常在 850 = 9 km 发现端点或通常在 7 km 发现 0.1 dB 事件（事件之前*大 18 dB 衰减）
•通常在 1300 = 35 km 发现端点或通常在 30 km 发现 0.1 dB 事件（事件之前*大 18 dB 衰减）
•通常在 1310 = 80 km 发现端点或通常在 60km 发现 0.1 dB 事件（事件之前*大 20 dB 衰减）
•通常在 1550 = 130 km 发现端点或通常在 90 km 发现 0.1 dB 事件（事件之前*大 18 dB 衰减）
•不包括折射率系数错误，也不包括自动事件位置错误
•dB 变化/1 dB 阶跃
•应用于在 OTDR 可找到一个 0.1 dB 事件的距离范围内的轨迹反向散射

*使用电池供电。带 AC 适配器： 0ºC 至 45ºC。每 15 分钟时间段时实时扫描功能不能使用超过 5 分钟。使用实时扫描功能的*高环境温度为 35ºC
*请不要将电池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的环境下超过一个星期，以免损坏电池容量

	Multimode 模块	Singlemode 模块	Quad 模块<
波长	850 nm +/- 10 nm 1300 nm +35/-15 nm	1310 nm +/- 25 nm 1550 nm +/- 30 nm	850 nm +/- 10 nm 1300 nm +35/-15 nm 1310 nm +/- 25 nm 1550 nm +/- 30 nm
兼容光纤类型	50/125 µm 62.5/125 µm	单模	50/125 µm 62.5/125 µm 单模
事件死区 1	850 nm ： 0.5 m（典型） 1300 nm ： 0.7 m（典型）	1310 nm ： 0.6 m（典型） 1550 nm ： 0.6 m（典型）	850 nm ： 0.5 m（典型） 1300 nm ： 0.7 m（典型） 1310 nm ： 0.6 m（典型） 1550 nm ： 0.6 m（典型）
衰减死区 2	850 nm ： 2.2 m（典型） 1300 nm ： 4.5 m（典型）	1310 nm ： 3.6 m（典型） 1550 nm ： 3.7 m（典型）	850 nm ： 2.2 m（典型） 1300 nm ： 4.5 m（典型） 1310 nm ： 3.6 m（典型） 1550 nm ： 3.7 m（典型）
动态范围3，5，6	850 nm ：一般为 28 dB 1300 nm ：一般为 30 dB	1310 nm ：一般为 32 dB 1550 nm ：一般为 30 dB	850 nm ：一般为 28 dB 1300 nm ：一般为 30 dB 1310 nm ：一般为 32 dB 1550 nm ：一般为 30 dB
*大距离范围设置	40 km	130 km	MM： 40 km SM： 130 km
距离测量范围 4，5，7，8，9，10	850 nm ： 9 km 1300 nm ： 35 km	1310 nm ： 80 km 1550 nm ： 130 km	850 nm ： 9 km 1300 nm ： 35 km 1310 nm ： 80 km 1550 nm ： 130 km
反射范围 4，5	850 nm ：一般为 -14 dB 至 -57 dB 1300 nm ：一般为 -14 dB 至 -62 dB	1310 nm ：一般为 -14 dB 至 -65 dB 1550 nm ：一般为 -14 dB 至 -65 dB	850 nm ：一般为 -14 dB 至 -57 dB 1300 nm ：一般为 -14 dB 至 -62 dB 1310 nm ：一般为 -14 dB 至 -65dB 1550 nm ：一般为 -14 dB 至 -65 dB
采样分辨率	3 cm 到 400 cm	3 cm 到 400 cm	3 cm 到 400 cm
脉冲宽度（额定）	850 nm ： 3, 5, 20, 40, 200 ns 1300 nm ： 3, 5, 20, 40, 200, 1000 ns	1310/1550 nm： 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns	850 nm ： 3, 5, 20, 40, 200 ns 1300 nm ： 3, 5, 20, 40, 200, 1000 ns 1310/1550 nm： 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
测试时间（每波长）	自动设置：一般为 5 秒	自动设置：一般为 10 秒	自动设置： MM – 一般为 5 秒 SM – 一般为 10 秒
	快速测试设置：一般为 2 秒	快速测试设置：一般为 5 秒	快速测试设置： MM – 一般为 2 秒 SM – 一般为 5 秒
	*佳分辨率设置： 2 到 180 秒	*佳分辨率设置： 5 到 180 秒	*佳分辨率设置： MM – 2 到 180 秒 M SM – 5 到 180 秒
	FaultMap 设置： 2 秒（一般），180 秒（*大）	FaultMap 设置： 10 秒（一般），180 秒（*大）	FaultMap 设置： MM - 2 秒（一般），MM - 180 秒（大） SM - 10 秒（一般），SM - 180 秒（大）
	DataCenter OTDR 设置： 1 秒（一般在 850 nm），7 秒（*大）	DataCenter OTDR 设置： 20 秒（一般），40 秒（*大）	DataCenter OTDR 设置： MM – 1 秒（一般在 850 nm） MM – 7 秒（大） SM – 20 秒（一般） SM – 40 秒（大）
	手动设置： 3，5，10，20，40，60，90，120，180 秒	手动设置： 3，5，10，20，40，60，90，120，180 秒	手动设置： -3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒

其它主要技术指标

FiberInspector 探头技术指标
放大倍率	~ 200X 带 OptiFiber Pro 显示
光源	蓝色 LED
电源	TFS 主机
视野 (FOV)	水平： 425 µm 垂直： 320 µm
*小可检测微粒大小	0.5 µm
体积	大约 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），无适配器端头
重量	200 g
温度范围	工作时： 32°F 至 122°F (0 °C 到 +50 °C) 存放： -4°F to +158°F (-20°C to +70°C)
合格证	CE（使用主机时）

VFL 技术指标
开关控制	机械开关和触摸屏幕上的按钮
输出功率	316 µw (-5 dBm) = 峰值功率 = 1.0 mw (0 dBm)
工作波长	650 nm 额定
谱宽 (RMS)	±3 nm
输出模式	连续波和脉冲模式（2 Hz - 3 Hz 闪烁频率）
接头适配器	2.5 mm 通用
激光安全性（类别）	II 类 CDRH 符合 EN 60825-2

一般规格
重量	带模块和电池的主机： 3 磅，5 盎司（1.28 千克）
体积	带模块和电池的主机： 2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
电池	锂离子电池组，7.2 V
电池寿命	测试仪关闭时电量从 10% 充到 90% 需要四小时

环境技术指标
工作温度*	-18ºC 至 45ºC
非操作温度	-30ºC 至 60ºC
操作高度	4,000 m (13123 ft) 3200 米（10,500 英尺）带交流适配器
存储高度	12,000 米
EMC	EN 61326-1

型号/名称	说明
OFP-100-M	OptiFiber Pro Multimode OTDR 套件。套件中包含带 MM OTDR 模块的 OptiFiber Pro、便携带、交流适配器/充电器、USB 接口电缆 – 标准 A - micro B，用户指南 CD、LinkWare 软件 CD、入门指南、校准说明、注册卡、厂家保修和便携箱。
OFP-100-MI	OptiFiber Pro Multimode OTDR 套件及检查套件。套件中包含带 MM OTDR 模块的 OptiFiber Pro，2 SC/LC 多模启动线 — 50 µm、1 SC/SC 多模启动线 — 50 µm、USB 光纤检测视频探头和 4 端头，2 发射光纤工具包、OptiFiber Pro 便携带和手带、交流适配器/充电器、USB 接口电缆 – 标准 A - micro B、1 1.25 mm IBC OneClick 清洁剂、1 2.5 mm IBC OneClick 清洁剂、用户指南 CD、LinkWare 软件 CD、入门指南、校准说明、注册卡、厂家保修和便携箱。
OFP-100-S	OptiFiber Pro Singlemode OTDR 套件。套件中包含带 SM OTDR 模块的 OptiFiber Pro、便携带、交流适配器/充电器、USB 接口电缆 – 标准 A - micro B，用户指南 CD、LinkWare 软件 CD、入门指南、校准说明、注册卡、厂家保修和便携箱。
OFP-100-SI	OptiFiber Pro Singlemode OTDR 套件及检查套件。套件中包含带 SM OTDR 模块的 OptiFiber Pro，2 SC/LC 多模启动线 — 9 µm、1 SC/SC 多模启动线 — 9 µm、USB 光纤检测视频探头和 4 端头，2 发射光纤工具包、OptiFiber Pro 便携带和手带、交流适配器/充电器、USB 接口电缆 – 标准 A - micro B、1 1.25 mm IBC OneClick 清洁剂、1 2.5 mm IBC OneClick 清洁剂、用户指南 CD、LinkWare 软件 CD、入门指南、校准说明、注册卡、厂家保修和便携箱。
OFP-100-Q	OptiFiber Pro Quad OTDR 套件。套件中包含带 Quad OTDR 模块的 OptiFiber Pro、便携带、交流适配器/充电器、USB 接口电缆 – 标准 A - micro B，用户指南 CD、LinkWare 软件 CD、入门指南、校准说明、注册卡、厂家保修和便携箱。
OFP-100-QI	OptiFiber Pro Quad OTDR 套件及检查套件。套件中包含带 Quad OTDR 模块的 OptiFiber Pro，2 SC/LC 多模启动线 — 50 µm、2SC/LC 单模启动线 — 9 µm、1 SC/SC 多模启动线 — 50 µm，1 SC/SC 单模启动线 — 9 µmUSB 光纤检测视频探头和 4 端头，2发射光纤工具包、OptiFiber Pro 便携带和手带、交流适配器/充电器、USB 接口电缆 – 标准 A - micro B、1 1.25 mm IBC OneClick 清洁剂、1 2.5 mm IBC OneClick 清洁剂、用户指南 CD、LinkWare 软件 CD、入门指南、校准说明、注册卡、厂家保修和便携箱。
OFP-MM	OptiFiber Pro Multimode OTDR 模块。
OFP-SM	OptiFiber Pro Singlemode OTDR 套件。
OFP-QUAD	OptiFiber Pro Quad OTDR 套件。
OFP-FI	带选择性隔板和视频探头端头的 DI-1000 Inspector。
TFS	TFS 主机和电池。

零配件

型号/名称	说明
MMC-50-SCSC	多模发射电缆 50 µm SC/SC
MMC-50-SCLC	多模发射电缆 50 µm SC/LC
MMC-50-SCST	多模发射电缆 50 µm SC/ST
MMC-50-SCFC	多模发射电缆 50 µm SC/FC
MMC-50-SCE2K	多模发射电缆 50 µm SC/E2K
MMC-62-SCSC	多模发射电缆 62.5 µm SC/SC
MMC-62-SCLC	多模发射电缆 62.5 µm SC/LC
MMC-62-SCST	多模发射电缆 62.5 µm SC/ST
MMC-62-SCFC	多模发射电缆 62.5 µm SC/FC
SMC-9-SCSC	单模发射电缆 9 µm SC/SC
SMC-9-SCLC	单模发射电缆 9 µm SC/LC
SMC-9-SCST	单模发射电缆 9 µm SC/ST
SMC-9-SCFC	单模发射电缆 9 µm SC/FC
SMC-9-SCE2KAPC	单模发射电缆 9 µm SC/E2000 APC
PA-SC	OTDR 源端口可互换 SC 适配器
PA-ST	OTDR 源端口可互换 ST 适配器
PA-FC	OTDR 源端口可互换 FC 适配器
TFS-BAT	TFS 电池
TFS-CHGR	TFS 交流适配器/充电器，国际版
TFS-KIT-CASE	TFS 软包
TFS-HSTRAP	TFS 便携带
TFS-USB-CBL	USB 接口电缆标准 A - micro B
FI1000	OptiFiber Pro 的 DI-1000 FiberInspector USB 视频探头
FI1000-SCFC-TIP	SC 和 FC 隔板视频探头端头
FI1000-LC-TIP	LC 隔板视频探头端头
FI1000-ST-TIP	ST 隔板视频探头端头
FI1000-MU-TIP	MU 隔板视频探头端头
FI1000-E2KAPC-TIP	E2000/APC 隔板视频探头端头
FI1000-SCAPC-TIP	SC/APC 隔板视频探头端头
FI1000-E2K-TIP	E2000 隔板视频探头端头
FI1000-LCAPC-TIP	LC/APC 隔板视频探头端头
FI1000-2.5-UTIP	用于跳接线的 2.5 mm 通用视频探头端头
FI1000-1.25-UTIP	用于跳接线的 1.25 mm 通用视频探头端头
FI1000-2.5APC-UTIP	用于跳接线的 2.5 mm APC 通用视频探头端头
FI1000-MPO-UTIP	用于跳接线和隔板的 MPO/MTP 探头端头和转换旋钮
FI1000-MPOAPC-UTIP	用于跳接线和隔板的 MPO/APC 探头端头和转换旋钮
FI1000-1.25APC-TIP	用于跳接线的 1.25 mm APC 通用视频探头端头
FI1000-MPOAPC-RT	MPO/MTP APC REPLACEMENT TIP WITH NO TRANSLATOR KNOB
FI1000-MPO-RT	MPO/MTP REPLACEMENT TIP WITH NO TRANSLATOR KNOB
FI1000-TIP-KIT	LC,FC/SC BULKHEAD, 1.25 AND 2.5MM UNIVERSAL TIPS IN A BOX
TFS-STD	TFS DEMO STAND
