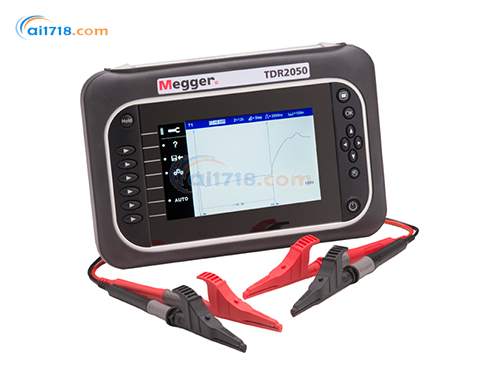

美国MEGGER TDR2050双通道电缆故障定位仪由爱仪器仪表网代理，TDR2050坚实耐用，适用于供电电缆的故障定位。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TDR2050双通道电缆故障定位仪简介：

Megger® TDR2000/3、TDR2010 及 TDR2050 是一款先进的双通道高分辨率紧凑型时域反射仪（TDR），配备彩色显示屏，可用于定位金属对绞电缆的故障。

本系列所有时域反射仪（TDR）的*小分辨率为 0.1 米 / 0.3 英尺，*大量程为 20 千米 / 65000 英尺，具体取决于所选的速度系数和电缆类型。

该系列仪器提供多种输出阻抗选择（TDR2000/3 和 2010：25、50、75、100、125 欧姆 + 自动模式；TDR2050：25、50、75、100、140 欧姆 + 自动模式），并具备自动阻抗匹配功能。速度系数可在 0.2 至 0.99 之间调节，以满足各类电缆测试需求。

TDR2050双通道电缆故障定位仪功能与优势

TDR2000 系列配备大尺寸高分辨率彩色 WVGA 显示屏，且具有便捷的设置功能。方向控制按钮与软键相结合，为用户提供直观、简便的操作体验。

自动选择功能：可根据所需量程自动选择*有效的参数，助力快速分析时域反射仪（TDR）轨迹。同时，用户可手动关闭自动功能进行精细调节，从而识别难以判定的故障。
双轨迹与双光标功能：具备高度灵活性，操作人员可全面掌控，且能即时显示两点之间的距离。
轨迹对比功能：可仔细对比不同状态下的轨迹。超高分辨率结合白光背光以及用户可自定义的配色方案，让图形显示更加清晰鲜明，帮助用户识别轨迹上的关键事件。
600V CAT IV 输入保护：TDR2050 是该级别*内置 600V 输入保护滤波器的时域反射仪（TDR）。能够连接至可能带电的电路，使其成为一款灵活性更高、适用范围更广的仪器。
轨迹存储：内置 100 个轨迹存储器，可存储和调取测试结果。调取的轨迹可在显示屏上进行分析，或与实时显示的轨迹对比，以辅助故障定位。此外，通过提供的 TraceXpert 软件和 USB 数据线，可经由 USB 端口将存储的结果下载至计算机。
阶跃式 TDR 功能：标准脉冲式时域反射仪（TDR）的 “死区” 效应可能会掩盖近端故障，导致无法检测。TDR2050 新增的阶跃功能可解决这一问题。阶跃式 TDR 技术能以全强度注入信号，并保持该强度直至检测到干扰，非常适合检测标准脉冲式时域反射仪（TDR）可能遗漏的近端故障。
距离相关增益：TDR2050 内置的该功能，可通过沿返回信号逐渐提高增益，抵消长线路上信号衰减的下降，从而更均匀地呈现轨迹上所有点的相对衰减情况。
故障识别：梅格（Megger）*内置的自动查找（AutoFind）模式可快速识别故障。按下自动查找（AutoFind）键，仪器会自动调节量程和增益，并将光标定位到电缆上的*个主要事件点；再次按下该键，光标会跳转至下一个检测到的干扰点。
端点查找（FindEnd）功能：TDR2050 还具备端点查找（FindEnd）功能，用户可通过该功能自动搜索轨迹，确定被测电缆的端点，适用于需要快速测量电缆长度的场景。对于希望手动控制的用户，手动操作模式可提供全面的手动调节权限，优化响应以轻松识别故障。
配色方案：使用 TDR2050 时可能遇到多种不同的光照条件，且存在色觉障碍等视力限制问题，因此仪器中增设固定配色方案至关重要。相较于其他梅格（Megger）时域反射仪（TDR）仅有的默认（Default）和户外（Outdoor）两种配色方案，TDR2010 和 TDR2050 额外增加了 6 种固定配色方案，且设有 2 个自定义档位，用户可通过为多达 7 个屏幕元素选择颜色，自定义专属配色方案。
轨迹标记（Trace Tagging）功能：TDR2010 和 TDR2050 还具备轨迹标记（Trace Tagging）功能，用户可为保存的轨迹添加名称，如电路编号、建筑物名称或其他任何希望与轨迹一同保存的标识性文本。每条轨迹可存储*多 32 个字符的字母数字文本字符串，且支持包含重音符号的大写字母。
TraceXpert 电脑软件：TDR2000/3、TDR2010 和 TDR2050 均标配梅格（Megger）TraceXpert 软件，该软件可全面控制已保存轨迹结果的下载、报告生成和上传。软件基于数据库设计，操作简便易用，是满足各类数据处理需求的理想工具。

产品型号

TDR2000 系列包含 4 种型号，具体参数如下：

型号	参数详情
TDR2000/3	全功能高分辨率时域反射仪（TDR），配备背光彩色显示屏，采用锂离子可充电电池供电，标配 2 对微型夹测试线
TDR2000/3P	与 TDR2000/3 功能相同，区别在于将微型夹测试线替换为双熔断测试线
TDR2010	与 TDR2000/3 功能相同，额外增加轨迹标记（Trace Tagging）功能和更多配色方案选择
TDR2050	与 TDR2010 功能相同，额外具备 600V CAT IV 防护等级、阶跃式（Step）功能、距离相关增益（DDG）功能和端点查找（FindEnd）功能

产品优势

背光彩色图形液晶显示屏（分辨率 800×480）
显示屏对比度可调节
分辨率高达 0.1 米
自动查找（AutoFind）功能辅助定位潜在故障
内置 100 条轨迹存储器
配备 USB 接口，可连接电脑实现轨迹上传与下载
“TraceXpert” 电脑软件分析工具
TDR2000/3 和 TDR2010 适用于电信 TNV-3 电路或 150V CAT IV 电力电路
TDR2050 适用于电压高达 600V CAT IV 的电力电路
内置电源阻断滤波器
防护等级达 IP54（防尘防水）
输出阻抗可选择（TDR2000/3 和 2010：25、50、75、100、125 欧姆 + 自动模式；TDR2050：25、50、75、100、140 欧姆 + 自动模式）
2 纳秒脉冲，适用于近端故障定位
自动（AUTO）选项，可针对各量程选择增益和脉冲参数
自动（AUTO）选项，可使输出阻抗与电缆匹配
距离单位可切换（米或英尺）
锂离子可充电电池（典型续航时长 12 小时）

TDR2050订购信息

描述	订购代码
标配附件
TDR2000/3P 和 TDR2050 测试线组
可伸缩护套熔断测试线（2 对）	1006-511
下载套件	1003-353
便携箱	1003-217
交直流充电器	1003-352
用户指南光盘
可选附件
微型夹测试线组（1 对）	6231-652
分芯熔断测试线组（1 对）	1002-015
备用电池	1002-552
端子适配器套件	1003-218
交流电源线 - 英国标准	25970-028
交流电源线 - 欧盟标准	1009-622
交流电源线 - 美国标准	25970-002
红黑探针与夹子（适用于所有梅格（Megger）TDR 熔断测试线）	1002-491
可伸缩护套熔断测试线（1 对）	1006-511

TDR2050双通道电缆故障定位仪规格

除非另有说明，本技术规格均在环境温度为 20°C 时测得。

常规参数

参数	详情
量程	大 20000 米，小分辨率 0.1 米（*大量程取决于电缆类型）
输出阻抗	TDR2000/3 和 2010：25、50、75、100、125 欧姆 + 自动模式；TDR2050：25、50、75、100、140 欧姆 + 自动模式
自动关机	用户可设置自动关机计时器，可选时间为 1、5、10 分钟或*关机
电池	锂离子可充电电池
电池充电时间	在 0°C 至 40°C 环境下，充电时间为 6 小时
电池续航	典型续航时长 12 小时

安全性能

TDR2000/3 和 2010 符合 IEC61010-1 标准，可连接至电压高达 150V CAT IV 或 300V CAT III 的带电系统
TDR2050 防护等级为 600V CAT IV；若端子间电压超过 300V，必须使用熔断测试线
符合 EN60950-1、EN61010-1、UN38.3 和 EN62133 标准

电磁兼容性（EMC）

符合电磁兼容性标准（轻工业环境）BS EN 61326-1，所有抗扰度测试的*低性能等级为 “B” 级

机械性能

参数	详情
防护等级（IP rating）	仪器适用于室内外使用，防护等级达 IP54
外壳材质	ABS 塑料
尺寸	290 毫米（11.4 英寸）×190 毫米（7.5 英寸）×55 毫米（2.2 英寸）
重量	1.7 千克（3.8 磅）
连接器	4 个 4 毫米安全端子和 2 个 F 型连接器，可适配其他标准推入式适配器；TDR2050 不配备 F 型连接器
测试线	TDR2000/3 和 TDR2010：2 对 2 米长测试线，均为 “2 个 4 毫米绝缘连接器 + 微型鳄鱼夹” 配置；TDR2000/3P 和 TDR2050：2 对 1.5 米长可伸缩护套测试线
显示屏	800×480 像素彩色图形液晶显示屏，适用于户外环境查看；配色方案选择：TDR2000/3 有 2 种，TDR2010 和 TDR2050 有 8 种；自定义配色方案：TDR2000/3 有 1 个档位，TDR2010 和 TDR2050 有 2 个档位
背光	所有配色方案均配备常亮背光，亮度可调节
