美国Teledyne FLIR（菲力尔） GF77A非制冷型自动泄漏检测热像仪由爱仪器仪表网代理，FLIR GF77a是FLIR推出的*非制冷型自动泄漏检测热像仪，专门针对甲烷气体可视化而设计。正在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

GF77A非制冷型自动泄漏检测热像仪简介：

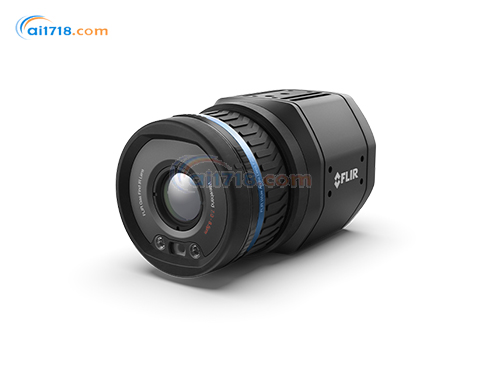

FLIR GF77a是FLIR推出的*非制冷型自动泄漏检测热像仪，专门针对甲烷气体可视化而设计。这款经济实惠的固定式热像仪解决方案为上游和中游气体处理者、生产者或经营者提供持续监控潜在危险、难以察觉的甲烷泄漏所需的功能。FLIR GF77a外形小巧且重量轻盈，搭载FLIR技术，如高灵敏度模式（HSM），以增强气体可视化效果。GF77a有助于油气公司维护贵重资本设备，避免产品损伤，符合减排标准，确保操作规程更安全。

GF77A非制冷型自动泄漏检测热像仪特点：

经济实惠的固定式OGI解决方案：
为持续监控应用提供行业*的功能，包括高灵敏度模式、远距离电动调焦和便于第三方集成的开放式架构。

对天然气和其他工业气体进行光学成像：
通过光谱筛选的方式检测甲烷气体，提高工人安全性，更少的到场检查即可识别泄漏位置。

*的连续性监测能力：
GF77a兼容RTSP、GigE和ONVIF协议，连接灵活，可满足众多工业通信需求，连接至网络可实现连续泄漏监测

数字输入/输出连接器类型	M12 阳 12针 A-coded（与外部电源共用）
数字输入	2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V
数字输出用途	• 以编程方式设置 • 故障（NC）
数字输出	3×光隔离，0–48 VDC，*大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）
编码	视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量
WiFi	选配功能；Wi-Fi标准– IEEE802.11a/b/g/n
图像频率	30 Hz
Thermal Resolution [NETD]	30°C下，<25 mk
精度	环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃
通讯与数据存储
通讯与数据存储
Connection Type	Wi-Fi：端对端（ad hoc）或基础设施（网络）
Serial Communication	方位与俯仰云台控制：RS232和RS485独有
WiFi	选配功能；Wi-Fi标准– IEEE802.11a/b/g/n
编码	视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量
单播	RTSP协议，GVSP（GigE Vision）协议
连接器	方位与俯仰云台控制：M8 A-coded，阳；Wi-Fi：阴RP-SMA（方位/俯仰云台和Wi-Fi是可选功能）
数字输出	3×光隔离，0–48 VDC，*大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）
数字输出用途	• 以编程方式设置 • 故障（NC）
数字输入	2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V
数字输入/输出连接器类型	M12 阳 12针 A-coded（与外部电源共用）
以太网电源	以太网供电，PoE IEEE 802.3af class 3供电标准
以太网连接器类型	M12 X-coded 8针式接头，阴
以太网通信	GigE Vision版本兼容1.2 Client API GenICam，TCP/IP套接字 FLIR专有
以太网图像流	支持
以太网协议	IEEE 1588，ONVIF-S，SNMP，TCP，UDP，SNTP，RTSP，RTP，HTTP，ICMP，IGMP，sftp（服务器），FTP（客户端） SMTP，DHCP，MDNS（Bonjour），uPnP
组播	RTSP协议，GVSP（GigE Vision）协议
成像与光学
成像与光学
FLIR Screen-EST Mode	No
Gas Sensitivity [NECL]	CH4（<100 ppm × m），N2O（<75 ppm × m），C3H8（<400 ppm × m）；ΔT = 10°C，距离 = 1 m
Thermal Resolution [NETD]	30°C下，<25 mk
Visual Focus and FOV	固定式，对角67.2°
波长范围	7 – 8.5 µm
叠加	图像源0：RTSP协议：启用，不启用；GVSP（GigE Vision）协议，启用，不启用
对比增强	FSX®，RTSP和GVSP视频流的直方图均衡化（仅红外），图像源0
红外分辨率	320×240（76,800）像素
焦距	25°镜头：18 mm 6°镜头：74 mm
焦平面阵列(FPA)-波长范围	非制冷型微测辐射热计/7–8.5 µm
可见光分辨率	2592×1944像素
空间分辨率（IFOV）	1.4 mrad/像素
视场角（FOV）	25°镜头：25° × 19° 6°镜头：6.4°× 4.9°
视频灯	内置LED灯
探测器类型	非制冷型微测辐射热计
探测器像素间距	25 µm
调焦	单次对比，电动，手动
图像频率	30 Hz
*小焦距	25°镜头0.3 m；6°镜头5 m
测量与分析
测量与分析
Correction Options	Atmospheric, optics transmission, emissivity, reflected apparent temperature, external optics/window
测量校正	全局目标参数
测温范围	‘-20℃—70℃
精度	环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃
常规
常规
尺寸[长×宽×高]	123×77×77 mm
方位/俯仰云台	选配功能；控制标准– Pelco D
重量	0.82 kg
环境与认证
环境与认证
封装	IP 54（IEC 60529）带配件可达到IP66
电源
电源
General	PoE或外部供电
功耗	24 V DC标准值下6.8 W 48 V DC标准值下7.0 W 48 V PoE标准值下7.3 W
外部电压	容许范围 18-56 VDC，*大8 W
用户界面
用户界面
网络接口	支持
