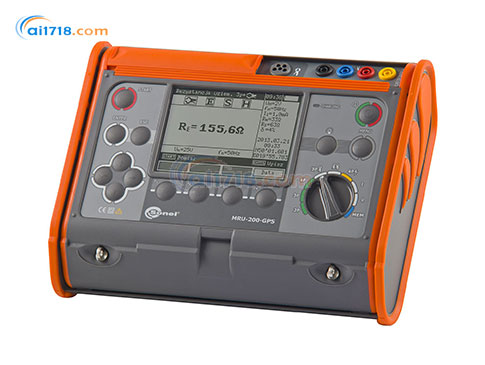

Sonel MRU - 200/200 - GPS 是多功能接地电阻和土壤电阻率测量仪,其中 MRU - 200 - GPS 内置 GPS 接收器。该系列测量仪专为在复杂工作环境下使用而设计,能产生超过 200mA 的测量电流,适用于各类能源设施接地系统的检测,如变电站和发电站 。其多种测量方法和丰富功能,可实现对工作接地和保护接地的全面检测 。
MRU-200-GPS接地电阻测试仪产品特点
功能多样:除基本测量功能外,还可测量辅助电极电阻\(R_{S}\)和\(R_{H}\) 、干扰电压、干扰频率,能在 16 2/3Hz、50Hz、60Hz、400Hz 等电网干扰电压存在的情况下进行测量,可自动计算土壤电阻率(单位为 Ωm 和 Ωft) ,具备测试引线校准功能、实时时钟(RTC) ,支持数据传输至计算机和移动设备,还能显示电池电量 。
数据处理与记录:MRU - 200 - GPS 可记录测量结果的位置坐标。仪器内存可存储 990 个测量结果(分为 10 组,每组 99 个单元),并通过 USB 或蓝牙将数据传输至 Sonel Reader 软件、PC 软件或安装了 Sonel MRU Mobile 应用的手机,便于存档、分析和远程传输 。
脉冲式接地阻抗测试
•使用脉冲方法:不必断开变电站,高压塔的接地系统防雷保护能力的检测•三种测试脉冲:4/10μs,8/20μs,10/350μs
•脉冲:1,5kV,1A
•MRU-200GPS可依据EN62305和IEC 61312-1:2001防雷标准进行脉冲式接地系统阻抗的测量
接地电阻测试
•3线法跟4线法 - 使用2个辅助地桩的接地点接地系统的电阻测量
•三线法+电流钳 - 使用2个辅助地桩的不必断开式多个接地点
•双钳法: 非断开式多个接地点接地系统的电阻测量
•辅助地桩电阻测量
•干扰电压( UN )及干扰电压频率(FN)测试
•电力系统频率选择:
手动:16Hz, 50Hz,60Hz 或 400Hz
自动:16Hz, 50Hz,60Hz 或 400Hz
•*大测试电压选择: < 25V 或 50V AC
•电流钳归零功能
土壤电阻率的测量
•测试方法: Wennera法
•地桩隔间距离设置单位:m 或 英尺;*大距离为50m
导通性(接地连续性)测试
•保护连接和等电位连接的测量
•自动归零功能使用≥200mA电流(符合EN 61557-4标准)
附件功能:
•内置GPS
•可储存990测试结果(内存分为10个项,每项分99条)
•实时时钟(RTC)
•通信:USB及无线通信(OR-1)
•显示可充电池状态
其他技术参数:
•绝缘类型:双重,遵循EN 61010-1及IEC 61557标准
•一次充电可测试次数:多于1200次
•工作环境条件:
运作温度:-10...+50°C
储存温度:-20...+80°C
湿度:20...85%
测量功能 | 测量范围 | 显示范围 | 分辨率 | 精度 ±(% m.v. + 位数) | |
---|---|---|---|---|---|
干扰电压 | 0V…100V | 0V…100V | 1V | ±(2% 测量值 + 3 位) | |
接地连接和等电位连接电阻 | 符合 EN 61557 - 4 标准:0.045Ω…19.99kΩ | 0.000Ω…19.99kΩ | 从 0.001Ω 起 | 从 ±(2% 测量值 + 2 位) 起 | |
接地电阻 | 3 极和 4 线法 | 符合 EN 61557 - 5 标准:0.100Ω…19.99kΩ | 0.000Ω…19.99kΩ | 从 0.001Ω 起 | 从 ±(2% 测量值 + 2 位) 起 |
3 极 + 钳法 | 符合 EN 61557 - 5 标准:0.120Ω…1999Ω | 0.000Ω…1999Ω | 从 0.001Ω 起 | ±(8% 测量值 + 3 位) | |
双钳法 | 0.00Ω…149.9Ω | 0.00Ω…149.9Ω | 从 0.01Ω 起 | 从 ±(10% 测量值 + 3 位) 起 | |
脉冲法(4/10μs、8/20μs、10/350μs 脉冲) | 0.0Ω…300Ω | 0.0Ω…300Ω | 从 0.1Ω 起 | 从 ±(2.5% 测量值 + 3 位) 起 | |
辅助电极电阻 | 0Ω…19.9kΩ | 0Ω…19.9kΩ | 从 1Ω 起 | ±(5% (\(R_{E}+R_{H}+R_{S}\)) + 8 位) | |
土壤电阻率 | 0.0Ωm…999kΩm | 0.0Ωm…999kΩm | 从 0.1Ωm 起 | 取决于 RE 4p 测量精度,但不低于 ±1 位 | |
泄漏电流 | 0.1mA…300A | 0.1mA…300A | 从 0.1mA 起 | 从 ±(5% 测量值 + 5 位) 起 | |
安全和工作条件 | 测量类别(依据 EN 61010) | - | - | III 600V / IV 300V | |
防护等级 | - | IP54 | |||
绝缘类型(依据 EN 61010 - 1 和 IEC 61557) | - | - | 双重绝缘 | ||
尺寸 | - | 288 x 223 x 75mm(11.3” x 8.8” x 3.0”) | |||
重量 | - | 约 2kg(约 4.4 lbs) | |||
工作温度 | - | -10…+50°C(14...122°F) | |||
存储温度 | - | -20…+80°C( - 4...176°F) | |||
湿度 | - | 20…90% | |||
标称温度 | - | 23 ± 2°C(73.4°F ± 3.6°F) | |||
参考湿度 | - | 40%…60% | |||
内存和通信 | 测量结果内存 | - | - | 990 个结果 | |
数据传输 | - | - | USB、蓝牙 | ||
MRU - 200 - GPS | GPS 定位精度 | - | - | 3m |

-
