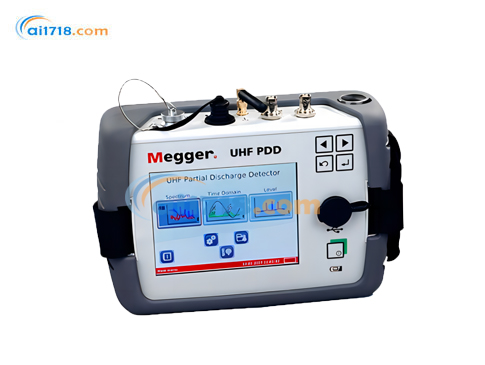

Megger UHF PDD 手持式超高频局放巡检分析仪由爱仪器仪表网代理，UHF PDD 电力设备局部放电巡检分析仪是一款适用于对中高压变电站电力设备进行快速、非侵入式巡检的理想工具。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
UHF PDD 电力设备局部放电巡检分析仪是一款适用于对中高压变电站电力设备进行快速、非侵入式巡检的理想工具。由于它的频段比较高，特高频天线能在通常遇到的干扰环境下准确测得带电电缆内部的真正局放活动。通过特高频天线和显示在屏幕上的PRPD图（局部放电脉冲相位分布图），操作者可以清晰地对不同种类的局放缺陷进行分类。准确将电晕放电、沿面放电与危险的内部局部放电区分开来，是本产品的一大特点。
借助于可连接多种传感器，高压和超高压变电站可以采用特高频UHF PDD巡检分析仪进行监测。UHF PDD将特高频天线传感器与RF无线电频段传感器整合在同一台仪器里。典型的超高压电力设备均可使用UHF PDD巡检分析仪进行检测，包括电力电缆终端，避雷器，变压器，绝缘子等。
UHF PDD巡检分析仪标准配置包括一只偶极天线，用于特高频检测。高频CT传感器（HFCT）和瞬间对地电压传感器（TEV）作为可选附件，分别适用于测量高压电力电缆设备、电力开关柜设备。您也可以选配UHF特高频耦合传感器，帮您实现对电力设备详细、准确的测量，如电力电缆终端。该耦合传感器*高可以用于额定电压500kV的电力设备。
双通道功能可以让操作者对两相之间、或者同一被测电力设备的两种特高频传感器之间进行比对成为可能，这种使用方式拓宽了UHF PDD的应用范围，是对比检测领域独特、性价比的解决方案。
为了获取更*更可靠的放电脉冲相位分布图，与工频信号之间同步是基本的要求。通过将UHF PDD巡检分析仪与插入普通电源插座连接，即可使用内置同步传感器实现时间同步。操作者也可以采用外置同步传感器可选附件，确保UHF PDD与被测电力设备的同一相同步。
该装置可以通过按键或者6寸超大触摸屏进行操作。 菜单和设置保持在屏幕下侧，并引导用户进行整个测量过程，以提高使用方便性。运行时间至少为 10 小时，可满足进行一整天的测量需要。
UHF PDD 手持式超高频局放巡检分析仪功能与优势
自动（AUTO）选择功能：可根据所需量程自动选择*有效的参数，助力快速分析时域反射仪的波形轨迹。
光标控制：操作人员可通过清晰的光标，即时测量故障点距离。
波形保持（Trace HOLD）功能：能将波形轨迹保持在屏幕上，这是大多数其他手持式时域反射仪所不具备的功能。
高分辨率显示：超高分辨率结合白光背光和灰度色调，让图形显示屏呈现出清晰生动的效果，帮助用户识别波形轨迹上的关键事件。
UHF PDD 手持式超高频局放巡检分析仪核心功能清单
操作简便
自动设置，可即时使用
超快速脉冲，用于近端故障识别
波形保持功能
IP54 防护等级，适应实际工作环境
适用于所有金属电缆对
背光图形单色液晶显示屏（256×128 像素）
显示屏对比度可调节
分辨率可达 0.1 米
适用于电信 TNV-3 电路或 150V CAT IV 电力电路
无需电源阻断滤波器
IP54 环境防护等级
2 纳秒脉冲，用于近端故障定位
自动（AUTO）选项，为每个量程选择增益和脉冲
距离显示单位可切换（米或英尺）
使用 5 节 AA（LR6）原电池供电
UHF PDD 订单信息
产品
订单编号
UHF PDD标 准 配 置 ：
1013299
UHF PDD主机(868MHz), 市电同步传感器，
UHF偶极子天线，充电器，BNC连接线和运输线
UHF PDD美国/加拿大版本
1013300
UHF PDD主机(912MHz), 市电同步传感器，
UHF偶极子天线，充电器，BNC连接线和运输线
市电电源线(1x)
欧标
810000024
英标
118307335
美标
502025220
澳标
90020435
国标
可选：
UHF外部同步器
1007236
耳机
810002087
可选传感器：
UHF C1 PD 终端传感器
138315730
平面安装附件
1004702
90°安装支架
1004046
C1传感器连接线
90019342
UHF 鸭嘴天线
90017365
UHF演示盒，110V版
1009549
UHF 演示盒，230V版
1009550
固定安装高频电流传感器HFCT 20
1006296
高频电流传感器HFCT 40
1009667
高频电流传感器HFCT 60
1012681
高频电流传感器连接线
502020108
TEV传感器，包含5m BNC连接线
1009680
| UHF PDD手持局放巡检仪技术参数 | ||
| UHF PDD | ||
| 频率范围 | ||
| UHF特高频 | 150 …1000 MHz | |
| RF高频 | 100kHz…70MHz | |
| 灵敏度 | -90 dBm | |
| 显示 |
6英寸，彩色触摸 640x480像素 |
|
| 内存 | 10 Gb | |
| 供电 | ||
| 充电器 | 输入电压100…240V,50/60Hz, | |
| 输出电压电压12VDCLi-lon | ||
| 内置充电电池电 | 锂电池：7.4V/12.25Ah | |
| 池使用时间 | > 10小 时 | |
| 充电时间 | 6小时 | |
| 接口 | ||
| 无线电数据 | 868MHz (标准版) | |
| (美国无线电) | 913 MHz(美标版) | |
| 数据 | USB 2.0 | |
| 温度 | ||
| 操作温度 | -20℃.…50°℃ | |
| 存储温度 | -30℃…70℃ | |
| 相对湿度 | 93%at 30℃(无凝结) | |
| IP等级 |
IP65 IP67(在保护箱里) |
|
| 重量 | ||
| UHF PDD | 1.9 kg | |
| 运输箱 | 3.8 kg | |
| 总重量 | 6.9kg(包括主机、传感器及附件) | |
| UHF PDD | ||
| UHF PDD | 25x19x10cm | |
| 运输箱 | 46.5x28x34.5cm | |
|
