奥地利OMICRON MONCABLO 高压电缆局部放电在线监测系统由爱仪器仪表网代理，MONCABLO用于高压电缆的*性局部放电在线监测系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

MONCABLO高压电缆局部放电在线监测系统简介：

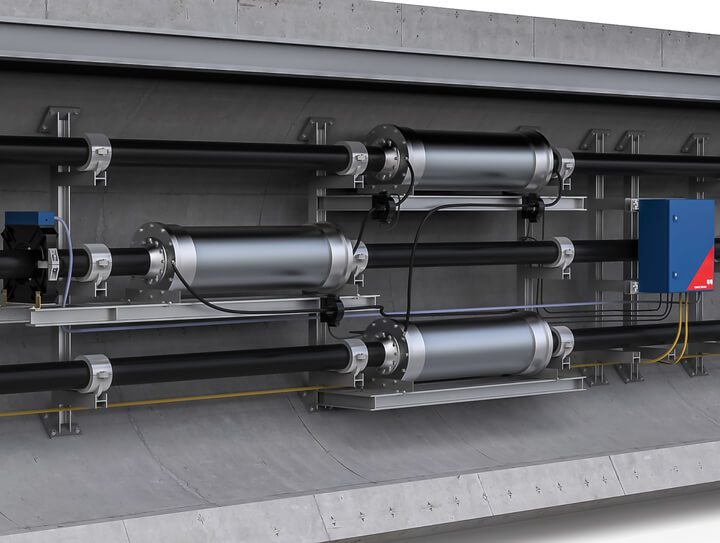

•MONCABLO高压电缆局部放电在线监测系统是一个固定式安装的可定制系统，用于对高压电缆系统电气绝缘材料，包括电缆终端和接头中的局部 (PD) 放电活动进行持续的在线监视。
•MONCABLO高压电缆局部放电在线监测系统先进的诊断技术能让您以可靠的方式评估绝缘状况，防止初期阶段出现运行故障。
•MONCABLO高压电缆局部放电在线监测系统当 PD 活动超出预设的*告值或报*阈值时，系统会自动向您发送电子邮件或短信通知。
•MONCABLO高压电缆局部放电在线监测系统可以使用直观的 MONCABLO 软件网页界面远程配置监视系统，实时查看 PD 数据和历史趋势，分析所收集的原始数据，并将 PD 数据与电缆系统上安装的第三方传感器（如温度或油压传感器等等）的数据关联起来。
•MONCABLO高压电缆局部放电在线监测系统在 MONCABLO 软件的一个概览界面中同时查看所有电缆配件的 PD 状态。
•MONCABLO高压电缆局部放电在线监测系统采用独有的专利技术，可准确定位整根电缆上的 PD 缺陷。借助这些特性，您可以对试运行的新安装高压电缆进行符合标准的 PD 检测。

MONCABLO高压电缆局部放电在线监测系统主要功能：

•可根据电缆系统的架构进行定制

•同时提供 PD 监视和诊断功能

•同步获取所有电缆配件的 PD 数据

•先进的 PD 定位技术，可准确定位整根电缆上的 PD 活动

•先进的网页式管理、数据访问和可视化功能

•可与第三方监视设备和 SCADA 系统无缝集成

MONCABLO 高压电缆局部放电在线监测系统规格

频率范围（-6dB）	80 kHz ... 40 MHz
内孔尺寸	ø -53.5 mm / 2.11 in
外部尺寸	114 x 154 x 62 mm / 4.49 x 6.07 x 2.45 in
铁氧体磁芯	分裂式
连接器	BNC，50 欧姆，母头
重量	1.2 kg / 2.65 lb
工作温度	-30°C ... 100°C / -22°F ... 212°F

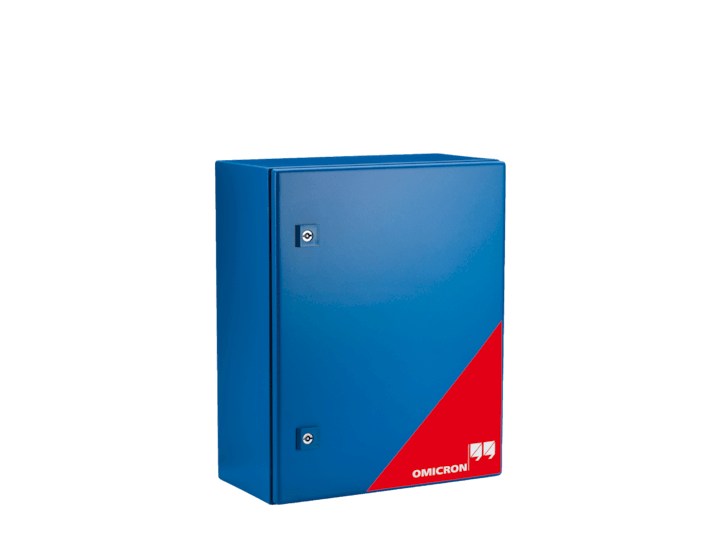

OMS 841 防护外壳
---	---
尺寸（宽×高×深）	400 x 500 x 250 mm / 15.7 x 19.7 x 9.8 in
重量	~15 kg / 33 lb
OMS 841 外部电源
---	---
交流	直流
110 V AC ... 240 V AC / 50/60 Hz	110 V DC ... 300 V DC
OMS 841 采集单元
---	---
输入通道数量	4
连接器类型	BNC
频率范围	硬件：交流：直流 ... 16 kHz 软件：可选，10 Hz ... 450 Hz
采样率	交流：31.25 kS/s 局放（PD）：125 MS/s
峰值输入电平	交流：200 mA 直流：80 V
测量精度	交流：±0.25%（40 Hz < f < 70 Hz）局放：±5 %（f = 300 kHz，Δf = 150 kHz）
*大双脉冲分辨率	< 200 ns
局放事件分辨率	< 2 ns
局放滤波带宽	9 kHz ... 5 MHz （10 个带宽设置）
系统噪声	< 1 pC
电源要求	24 V DC / 0.5 A
IPS 820 感应电源
---	---
电流范围	> 100 A
频率	45 Hz ... 65 Hz
输出电压	8.5 V DC ... 18.5 VDC
工作温度	-40°C ... + 65°C / -40°F ... + 149°F
尺寸（宽×高×深）	35.8 x 36.8 x 8 cm / 14.1 x 14.5 x 3.1 in
重量	15 kg / 33.1 lb
光纤连接
---	---
介质	标准：50/125 μm 多模光纤电缆（OM3 或更高）可选：9/125 μm 单模光纤电缆（OS1 或更高）
波长	1300 nm
*大电缆长度	4 km（多模），40 km（单模）
连接器类型	LC
