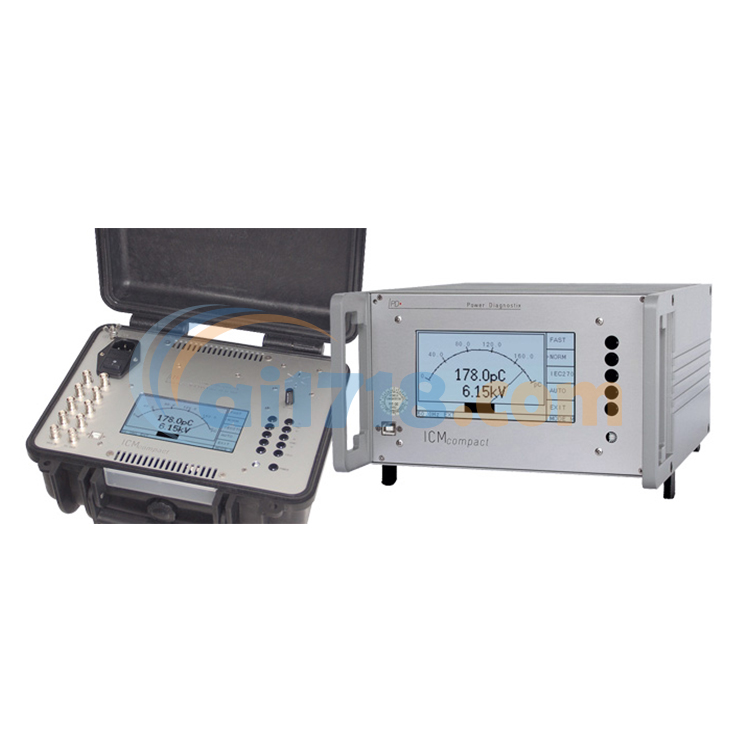

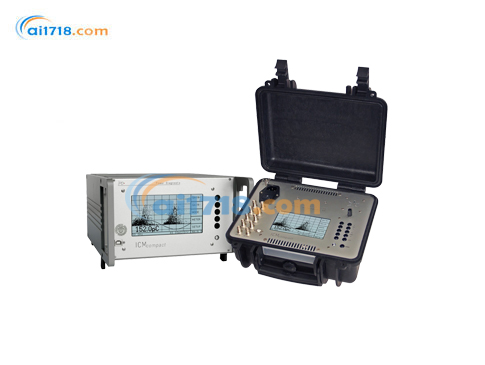

德国PDSG ICMcompact 局放检测仪由爱仪器仪表网代理，本产品是高压诊断方面质量上乘通用性好的测量仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
ICMcompact 局放检测仪产品简介：
•ICMcompact 局放检测仪现广泛应用在各地的发电、输配电、制造、研究行业的绝缘评估
•ICMcompact 局放检测仪是一个独立使用的局放探测仪．主要用于绝缘的质量检验及控制，可与 PC 连接进行数据的存储
•ICMcompact 局放检测仪是一种用来评估中高压设备绝缘状况的可独立使用且结构紧凑的仪器。它经常用于高压设备生产过程中的质量保证与质量控制试验
•ICMcompact 局放检测仪成为先进的分相式局放波形分析设备，适用于科研、电力公司及其他工业领域
ICMcompact 局放检测仪产品特点：
•具有简单的按钮操作并在内嵌的LCO 显示屏上有菜单
•LCO 显示方式包括带有可调指针灵敏度的简单的局放电量表、反映缺陷特性的单色分放电图谱及以示波方式表示的相位上的放电脉冲与施加电压叠加的图形
•可以与安装了ICM软件的电脑连接起来对屏幕显示进抓图或对仪器进行远方控制
•能在噪声环境下进行特殊的试验和工作
•装备有选件 DSO 电路板的ICMcompact 可用来对电力电缆的局放进行定位
•局放及其反射回声沿被试电缆传送：ICMcompact 能提供与电缆局放故障点成比例
|
订购信息 |
|
| Product |
Order no. |
|
One-channel ICMcompact, half 19-inch desktop housing |
PX10104 |
|
One-channel ICMcompact, 19-inch rack mountable housing |
PX10126 |
|
One-channel ICMcompact, Explorer case |
PX10127 |
|
Four-channel ICMcompact, half 19-inch desktop housing |
PX10129 |
|
Four-channel ICMcompact, 19-inch rack mountable
housing |
PX10130 |
|
Four-channel ICMcompact, Explorer case |
PX10131 |
|
Cable set for ICMcompact with one channel |
PX17006 |
|
Cable set for ICMcompact with four channels |
PX17048 |
|
Software |
Order no. |
|
Standard control software |
PX19001 |
|
Enhanced location software |
PX19002 |
|
Update of standard control software to current revision |
PX19034 |
|
Update of enhanced location software to current revision |
PX19035 |
|
Options |
Order no. |
|
Spectrum analysis |
PX10120 |
|
PD fault location for cables |
PX10105 |
|
RIV measurement (incl. four-channel multiplexer, requires spectrum analysis option) |
PX10121 |
|
Analogue gating |
PX10102 |
|
High voltage measurement |
PX10103 |
|
Gating input for fibre optic cable |
PX10124 |
|
External twelve-channel multiplexer |
PX10107 |
|
LAN interface |
PX10122 |
|
COM TTL interface for fibre optic communication cables |
PX10123 |
|
Four auxiliary inputs |
PX10110 |
|
Remote control computer system |
PX90000 |
|
IP65 protected rugged outdoor case ICMoutlander |
PX10381 |
|
Transportation case for instruments with desktop housing and accessories |
PX18122 |
|
High transportation case for instruments with desktop housing and accessories |
PX18126 |
|
High transportation case for instruments with
desktop housing, coupling capacitor, and accessories |
PX18127 |
|
Set of measuring cables is NOT included with the instrument and must be ordered separately. |
|
ICMcompact 局放检测仪技术参数
| 采集单元 |
|
| 工作电源 |
90–264 V AC, 47–440 Hz（自动） |
| 保险丝 |
1.6A（延时熔断） |
| 电池 | 连续运营3小时 |
|
功率要求 |
大约40VA |
|
显示屏幕 |
背光式 LCD |
|
显示分辨率 |
128×240 Pixel S/W |
| 显示尺寸 |
120 mm x 64 mm |
| 标准显示模式 |
PD充电计，示波器式显示，相位分辨PD模式（PRPD） |
|
操作按钮 |
5 个菜单按钮 |
|
输入阻抗（局放） |
50 Ω II 50 pF (AMP IN) |
|
输入灵敏度 |
＜200μV（RPA1），＜2mV（AMP IN） |
|
下限频率（-6dB） |
40、80 或 100kHz（软件控制） |
|
上限频率（-6dB） |
250、600 或 800kHz（软件控制） |
|
同步类型 |
供电电源同步；外部同步信号同步 |
|
同步频率范围 |
10-410Hz（2.48 版本以上） |
|
外同步信号要求 |
*大 100Vrms |
|
记录器输出 |
0-10V with Ro=100Ω |
|
工作温度 |
10-40℃（无结露） |
|
尺寸 |
236mm×133mm×300mm（不含 BNC 接口） |
| 重量 | ~4KG ~4.4KG(带外壳) |
|
“HVM”（电压）测量功能 |
|
| 输入 |
“SYNC IN” |
| *高输入电压 |
±200Vpeak 1MΩ//200pF |
|
输入阻抗 |
10MΩ//200pF(VLF 打开)；1MΩ//200pF |
| 同步频率 |
10-210Hz（2.48 版本以上） 10-510Hz（特殊定制，不含 VLF） |
| A/D转换器 |
±11bit |
| 分压比例调整 |
可通过“DIV+/DIV-”按钮调节 |
| 灵敏度 |
＜1.5%(标准) |
| 数值显示 |
Urms、U/√2 值、峰值系数 |
|
“DSO”板，电缆局放定位功能 |
|
| 输入 |
AMP IN |
| 采样率 |
100MS/s |
|
A/D转换器 |
±7bit |
| 时间显示窗口 |
2…80μs（200…8000Samples） |
| 串行接口 |
56kBit/s |
|
标准电缆长度 |
10-5000m，相对 80μs，Vc=140m/μs |
| 定位精度 |
1m+0.1%电缆长度 |
|
