德国PDSG ICMsystem 局放检测系统由爱仪器仪表网代理，本产品是一款功能强大、应用广泛的中、高电压等级绝缘状态检测仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

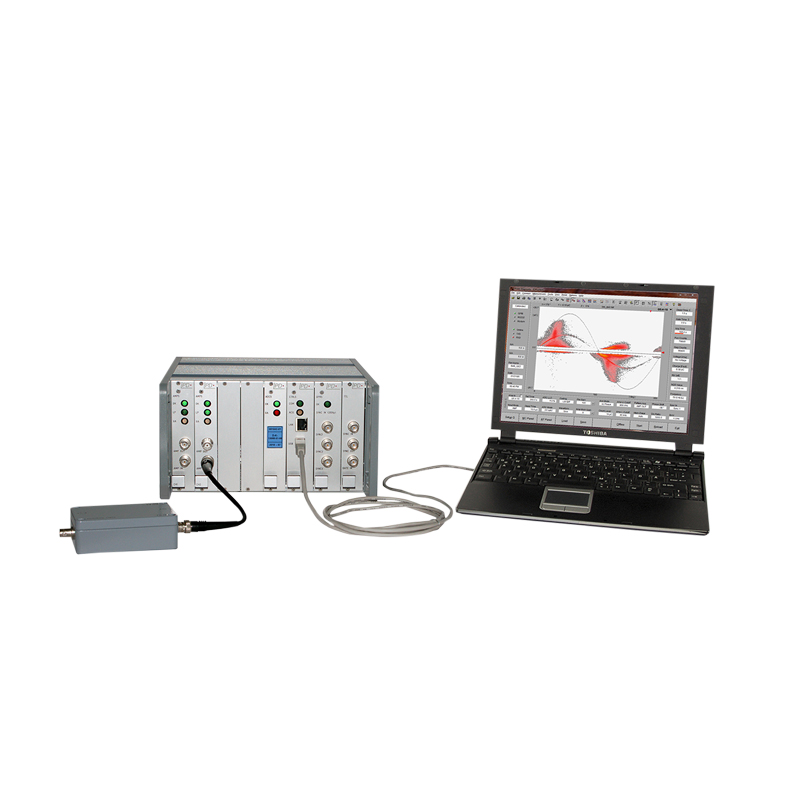

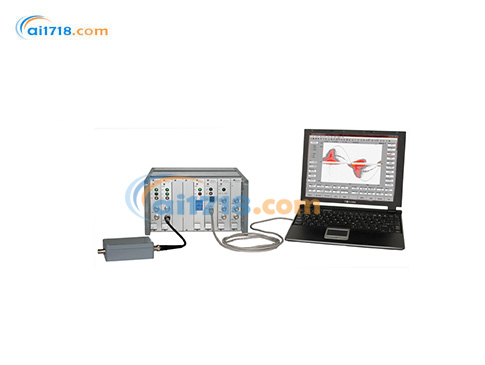

ICMsystem 局放检测系统产品简介：
•ICMsystem 局放检测系统可在运行电压频率以外的范围应用，包括工频（50/60Hz）、（400Hz）和超低频（0.1Hz）
•ICMsystem 局放检测系统可在运行电压频率以外的范围应用，包括工频（50/60Hz）、（400Hz）和超低频（0.1Hz）
•ICMsystem 局放检测系统具备完善的功能，在优异领域应用或整个高压试验控制过程中，用户可自定程序来对设备进行控制
•ICMsystem 局放检测系统成为先进的分相式局放波形分析设备，适用于科研、电力公司及其他工业领域

ICMsystem 局放检测系统产品特点：
•可扩充至实时四通道的PD局放、RIV、电压、频率测量，且同时显示在计算机屏幕上
•可以测量、纪录DC直流电压的局放信号、设定周期的时间并统计
•可同时在计算机屏幕显示四通道的PD局放值测量图形
•可自由设定电压、及PD截取时间
•可以接收超声传感器信号
•可以接收UHF超高频传感器信号
•可选购频谱仪和操作软件，已构成选频局放试验系统
•可选配超声波探头，延伸本设备为局放故障点定位系统（应用于铁壳变压器和GIS…等故障定位）

ICMsystem 局放检测系统技术参数

采集单元

电源供应	90–264 伏交流（AC），47–440 赫兹（自动适配）
线路保险丝	2 安（延时型）（适用于*多 4 通道的 ICM 系统）；3.15 安（延时型）（适用于 5-10 通道的 ICM 系统）
功耗	*大约 110 伏安（VA）
操作方式	通过 ICM 系统软件远程控制
工作温度	0–40°C（无冷凝）
输入阻抗（放大器输入，AMP IN）	50 欧姆（Ω）并联 50 皮法（pF）
模数转换器（局部放电测量，PD）	12 位，压缩为 8 位（单极性）/±7 位（双极性）
尺寸（宽 × 高 × 深，不含 BNC 接头）	236×133×300 立方毫米（适用于*多 4 通道的 ICM 系统）；450×133×300 立方毫米（适用于 5-10 通道的 ICM 系统）
重量	约 6.9–9 千克（kg）

标准局部放电（PD）模式

下限截止频率（-6 分贝）	40、80 或 100 千赫兹（kHz）（软件控制）
上限截止频率（-6 分贝）	250、600 或 800 千赫兹（kHz）（软件控制）
输入灵敏度	＜500 微伏有效值（μV RMS）/5 皮库（pC）（无前置放大器时）
增益范围	4、8、10、20……200、400、800
局部放电图谱分辨率（x-y-z）	8×8×16 位

前置放大器

输入阻抗：

RPA1/RPA1D/RPA1G/RPA4	-
RPA1L / RPA1H	-
FCU2	-

输入灵敏度：

RPA1/RPA1D/RPA1G/RPA4	＜50 微伏有效值（μV RMS）/0.03 皮库（pC）
RPA1L	＜15 微伏有效值（μV RMS）/0.02 皮库（pC）
RPA1H	＜40 微伏有效值（μV RMS）/0.05 皮库（pC）
RPA2	＜800 微伏有效值（μV RMS）/1 皮库（pC）
RPA3	＜2 微伏有效值（μV RMS）
FCU2	＜200 微伏有效值（μV RMS）（46 分贝微伏，dBμV）

带宽：

RPA1/RPA1D/RPA1G/RPA4	40–800 千赫兹（kHz）
RPA1L/RPA1H	40 千赫兹（kHz）–20 兆赫兹（MHz）
RPA2	2–20 兆赫兹（MHz）
RPA3	200 兆赫兹（MHz）–1 吉赫兹（GHz）
FCU2	100 兆赫兹（MHz）–1800 兆赫兹（GHz）

同步 / 高压测量（HVM）

同步频率	20–510 赫兹（自动）/0.02–510 赫兹（手动）
*大电压	200 伏峰值（140 伏有效值），额定 100 伏有效值
输入阻抗	10 兆欧（MΩ）
模数转换器	±15 位
测量不确定度	典型值＜1.5%

频谱功能

输入灵敏度	＜5 微伏有效值（μV RMS）/0.5 皮库（pC）（270 千赫兹带宽）；＜1 微伏有效值（μV RMS）/2 皮库（pC）（9 千赫兹带宽）
*大输入电压	5 毫伏有效值（mV RMS）（9 千赫兹带宽，频谱模式）；2.5 毫伏有效值（mV RMS）（无线电干扰电压测量）
频率范围	10 千赫兹（kHz）–10 兆赫兹（MHz）（步长 10 千赫兹）
带宽	9 千赫兹（kHz）或 270 千赫兹（kHz）
测量不确定度	典型值＜5%

电缆局部放电定位

触发	输入信号的 0–*（步长 3.125%）
模数转换器	±7 位
采样率	100 兆采样 / 秒（MSamples/s）（采样周期 T=10 纳秒（ns））
降低后的采样率	50 兆采样 / 秒（MS）、25 兆采样 / 秒（MS）
显示时间窗口	200–8000 个采样点（100 兆采样 / 秒时为 2–80 微秒（μs）；25 兆采样 / 秒时为 8–320 微秒（μs））
被测电缆长度	10–5000 米（m）（基于 80 微秒（μs）和波速 vₙ=140 米 / 微秒（m/μs）计算）（注：长度＞3000 米的电缆无法定位，因脉冲衰减影响）
定位精度	1 米（m）+ 电缆长度的 0.1%

声故障定位

触发	输入信号的 0–*（步长 3.125%）
模数转换器	±7 位
采样率	100 兆采样 / 秒（MSamples/s）（采样周期 T=10 纳秒（ns））
降低后的采样率	50 兆采样 / 秒（MS）、25 兆采样 / 秒（MS）、10 兆采样 / 秒（MS）、5 兆采样 / 秒（MS）、1 兆采样 / 秒（MS）
显示时间窗口	200–8000 个采样点（100 兆采样 / 秒时为 2–80 微秒（μs）；1 兆采样 / 秒时为 200–8000 微秒（μs））
*大定位距离	11.2 米（m）（基于 8000 微秒（μs）和油中声速 vₒᵢₗ=1400 米 / 秒（m/s）计算）
