美国megger BITE2/2P蓄电池阻抗测试仪由爱仪器仪表网代理，BITE2/2P是用于蓄电池的交流阻抗和直流电压在线测试的蓄电池阻抗测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

BITE2/2P电池阻抗测试仪产品简介：
BITE2 和 BITE2P 型电池阻抗测试设备可检测容量高达 7000 安时的铅酸电池和镍镉电池单体状态。该设备具备一系列先进功能，包括基于用户输入基准值的 “合格 / *告 / 不合格” 判定计算、*打印功能等。

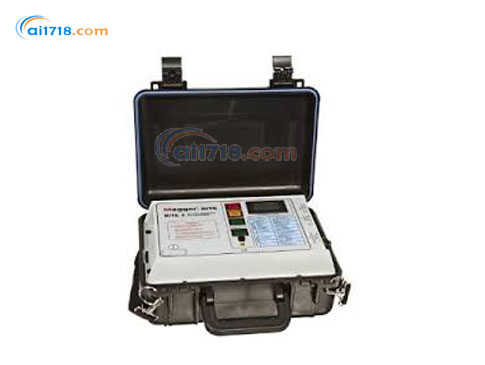

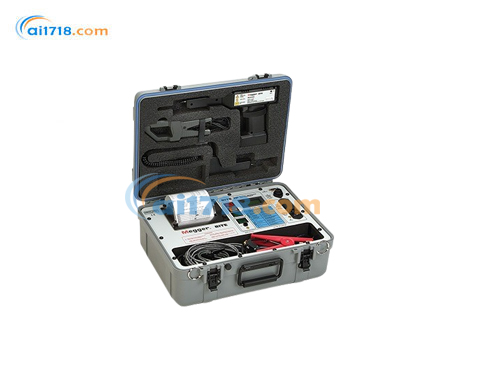

BITE2P 型设备的外壳集成了发射器、一个用于存放所有标准附件及部分可选附件的便携箱，形成一体化设备。BITE2 型设备及其附件则可装入一个带肩带的耐用帆布箱中。
设备工作原理为：在电池组在线状态下，向电池组施加测试信号，通过同步测量每个电池单体 / 电池罐的电流及由此产生的电压降，计算出电池阻抗。此外，设备还可测量直流电压和连接条（strap）电阻，助力判断整个电池组从一个端子板到另一个端子板电气通路的整体状态。
另外，BITE2 和 BITE2P 型设备可测量交流纹波电流。若交流纹波电流过高且持续时间过长，会导致电池发热，进而损坏电池（铅酸电池温度每升高 18 华氏度 / 10 摄氏度，使用寿命会缩短一半）。电池制造商通常建议，电池容量每 100 安时，交流纹波电流限值为 5 安培（A）。设备的首要测量项目即为交流纹波电流，该数据需进行趋势分析。
BITE2 和 BITE2P 型设备的接收器会将测试读数存储在内部存储器中。这些测量数据，连同环境温度、监测电池单体温度、交流纹波电流等其他维护数据，可辅助判断电池系统的整体状态。迈格（Megger）建议，应将使用 BITE2 或 BITE2P 型设备进行阻抗测试纳入电池维护计划：对于富液式电池，每半年进行一次测试并记录数据；对于阀控式密封铅酸（VRLA）电池，每季度进行一次测试并记录数据。
与负载循环测试不同（负载循环测试需长时间停机且需反复放电），使用 BITE2 和 BITE2P 型设备无需对电池放电，且相较于其他测试技术，不会对电池造成任何应力损伤。测试时，每个电池单体和单体间连接条的测试时间不到 15 秒，单人即可轻松、快速、*地测量电池单体内部阻抗、直流端电压和单体间连接电阻，无需断开电池系统在线状态，同时还能评估充电器状态。
当然，基础款设备已包含进行这些测试所需的全部配件。此外，还有全系列可选配件可增强 BITE2 和 BITE2P 型设备的功能。两款设备均支持将数据下载至电脑进行数据分析，也可下载至迈格（Megger）的电池数据库管理软件 PowerDB。其中，BITE2P 型设备还内置打印机，可用于查看当前测试数据，也能在测试现场留存纸质记录。
（一）接收器
这款由电池供电的接收器集成了电位引线、钳形电流传感器和数据存储功能。它可在多达 300 次测试中存储超过 2000 组数据（包括电池单体阻抗、电池单体电压、连接条电阻以及日期和时间戳）。同时，接收器支持打印当前测试数据，方便查看和复测；还具备选择性打印任意测试数据、删除*早测试数据的功能，以在存储器中保留*重要的测试数据。
在测试过程中的任何时候，操作人员都可通过方向键在当前测试界面回溯，查看当前测试结果；也可使用 BITE2P 型设备的发射器打印机打印当前测试数据。若有需要，操作人员可对当前测试中的任意电池单体和连接条进行复测。存储的数据还可通过 RS-232 接口直接下载至个人电脑或 BITE2P 型设备的发射器打印机。
接收器还有一项额外功能：若在测试过程中需要临时离开，只需关闭设备，设备会记忆测试中断时的位置。测试时，钳形电流传感器与接收器连接，并夹在由发射器电流源引线和电池组形成的回路内某一便于操作的层间或单体间连接线上。若层间或单体间连接线的数量过多，超出钳形电流传感器的开口直径范围，接收器可启用 “分流条”（splitstrap）功能。
针对大型汇流排，有可选配的 RopeCTTM（绳式电流互感器）。配备可选的条形码扫描笔后，还可记录并存储位置 ID、用户 ID、环境温度和监测电池单体温度等额外信息。打印报告上预留了填写比重读数的空间。
（二）发射器
发射器提供电容耦合交流测试信号，以避免直流母线上出现瞬变，再通过源引线将测试信号施加到待测试电池单体上。BITE2 和 BITE2P 型设备的发射器均配备液晶显示屏（LCD）和内置接收器充电器，其中 BITE2P 型设备的发射器还内置打印机。
存储在接收器中的测量数据可导出至电脑，也可打印到 BITE2P 型设备的发射器打印机上供查看。图 1 为完整电池分析报告的打印样例。

BITE2/2P电池阻抗测试仪应用场景
由于老化、环境温度、放电历史等多种因素，电池的内部阻抗会随着容量的降低而增大（见图 2）。BITE2 和 BITE2P 型设备可测量容量高达 7000 安时的铅酸电池和镍镉电池单体的阻抗值和直流电压。
通过阻抗测试，可发现由极板硫化、极柱密封处腐蚀、干涸、单体内部及单体间连接不良等问题导致的电气通路故障。借助这些信息，操作人员可确定维护需求，例如：
基于阻抗变化趋势制定电池单体更换标准；
对一两个电池单体进行跨接；
清洁和 / 或重新紧固单体间连接片；
缩短维护间隔等。
BITE2 和 BITE2P 型设备可测试的典型应用场景包括：
发电站；
变电站：公用事业、铁路、工业用；
电信设施：中心局（CO）、有线通信、无线通信、移动电话交换局（MTSO）；
不间断电源（UPS）系统；
铁路：信号与通信系统、变电站；
飞机电源；
船舶、*用设备。

BITE2/2P电池阻抗测试仪功能与优势
支持在线测试，无需停机；
增强的打印和存储功能；
自动计算阻抗并存储结果，便于现场查看；
无需对电池放电；
接收器可将存储数据下载至 PowerDB 软件，实现快速、便捷的分析；
测试时间短：每个电池单体测试时间不到 3 秒；
可测量容量高达 7000 安时的所有铅酸电池和镍镉电池单体的阻抗和直流电压值；
可在多达 300 次测试中存储超过 2000 组读数；
通过测量交流纹波电流检查充电器状态；
PowerDB LITE 软件支持数据存储和自定义报告生成（符合北美电力可靠性公司（NERC）和联邦能源监管委员会（FERC）的要求）。

BITE2/2P电池阻抗测试仪测试流程

BITE2 和 BITE2P 型设备的工作方式为：在电池组在线状态下，向电池组施加电容耦合交流测试信号。将接收器和电位探头置于电池单体端子处，测量每个电池单体 / 电池罐的信号及由此产生的电压降。每次测量时，设备会根据欧姆定律计算阻抗，在液晶显示屏上显示并存储结果。

此外，设备还会测量、显示并记录直流电压和连接条电阻，以帮助判断整个电池组从一个端子板到另一个端子板电气通路的整体状态。同时，设备也会测量交流纹波电流（充电器的一项参数）。

BITE2 和 BITE2P 型设备的接收器会将读数存储在内部存储器中。这些测量数据，连同环境温度、监测电池单体温度、交流纹波电流等其他维护数据，可辅助判断电池系统的整体状态。图 2 为典型的测试设置示意图。

标注说明：电流源引线（CURRENT SOURCE LEAD）、电压线（VOLTAGE LINE）、发射器（TRANSMITTER）、连接条（STRAP）、电流互感器（“CT”，位于电池电路中）、电池单体（CELL）

BITE2/2P订购信息

项目（数量）	项目编号	说明（数量）	产品编号
BITE2、110/230 V 交流、50/60 Hz	246028	BITE2 和 BITE2P 手册	AVM7M246001
BITE2、110/230 V 交流、50/60 Hz	246034	BITE2 专用附件包	29996
翻译后的附件	-	附加附件	-
BITE2P 发射器	P30044-300	开口 0.5 英寸（12 毫米）的电流互感器	246034
BITE2 发射器	P30044-100	开口 0.8 英寸（20 毫米）的电流互感器	-
快速扫描仪	1011-3	开口 0.5 英寸（12 毫米）的电流互感器	33864-2
电源	29136-11	CT 延长线，20 英尺（6 米）	26417
电流源引线，20 英尺（6 米），带 5 A 保险丝	12911-3	电流源引线，20 英尺（6 米），带 0.91 A 保险丝	26412
电流源引线，20 英尺（6 米），带 5 A 保险丝	2002-786	电流源引线，20 英尺（6 米），带 1.2 A 保险丝	26447
电流互感器，2.0 英寸（50 毫米）开口	33864-2	电流源引线，20 英尺（6 米），带 0.91 A 保险丝	26437
CT 延长线，20 英尺（6 米）	32540	带预印代码表的条形码扫描笔套件	1013-1B
充电器电缆，6 英尺（1.8 米）	32341	柔性电流钳（6 英寸）	MCA-10002
热敏纸	26999	充电器	-
交流电源线，8 英尺（2.5 米）	17032-7	热页	-

BITE2P蓄电池阻抗测试仪规格

（一）应用范围

BITE2 和 BITE2P 型设备可测试容量高达 7000 安时的铅酸电池和镍镉电池单体。

（二）电流源引线处的*大总电压

275 伏直流（V dc）（对于更大的电池系统，可分部分测试以满足此规格要求）

（三）发射器

项目	参数
供电电压	100-130 伏（V）、50/60 赫兹（Hz），大 200 伏安（VA）；210-250 伏（V）、50/60 赫兹（Hz），大 200 伏安（VA）
源输出电流	额定 10 安（A），50/60 赫兹（Hz）工作频率
电池组*大测试电压	源引线端子处 275 伏直流（V dc）（若电压超过 275 伏直流，需将电池组分段测试）
显示屏	数字液晶显示屏（LCD），测量范围 0-15 安（A）
BITE2P 型打印机	内置热敏打印机，打印宽度 4.25 英寸（110 毫米）

（四）内置充电器

项目	参数
供电电压	100-130 伏（V）、50/60 赫兹（Hz），14 伏安（VA）；210-250 伏（V）、50/60 赫兹（Hz），14 伏安（VA）
输出	*大充电电流：6.50 伏直流（V dc）@1.10 安直流（A dc）；开路电压：9.60 伏直流（V dc）
工作温度	50-95 华氏度（°F）（相当于 10-35 摄氏度（°C））

（五）接收器

项目	参数
精度	交流阻抗：5%±1 低有效位（LSD）；直流电压：±（读数的 1.5%±1 低有效位（LSD））
精度（重复性）	优于 0.5% 标准差（one sigma）
电压范围及分辨率	1-2.500 伏直流（V dc），分辨率 1 毫伏（mV）；2.5-25.00 伏直流（V dc），分辨率 10 毫伏（mV）
阻抗范围及分辨率	0-1.000 毫欧（mΩ），分辨率 1 微欧（µΩ）；1-10.00 毫欧（mΩ），分辨率 10 微欧（µΩ）；10-100.0 毫欧（mΩ），分辨率 0.1 毫欧（mΩ）
每次读数稳定时间	*长 3 秒
纹波电流范围	100 毫安（mA）-15 安（A）± 电流互感器（CT）误差
显示屏	液晶显示屏（LCD），2 行 ×16 字符
供电	4.8 伏直流（V dc）、800 毫安时（mAh）快速充电镍氢（NiMH）电池组
电池组满电使用寿命	连续工作 5 小时
电池单体 / 电池罐*大测试电压	接收器与电位探头之间 25 伏直流（V dc）
环境温度	工作温度：32-105 华氏度（°F）（相当于 0-40 摄氏度（°C））；存储温度：-5-130 华氏度（°F）（相当于 - 20-55 摄氏度（°C））
湿度	20%-90% 相对湿度（RH），无冷凝
钳口范围	标准电流互感器（CT）：大开口 2.0 英寸（50 毫米）；可选微型电流互感器（CT）：大开口 0.5 英寸（12 毫米）；可选 RopeCTTM（绳式电流互感器）：开口约 6 英寸（150 毫米）

（六）符合标准

符合电磁兼容性（EMC）指令 2004/108/EC 和低电压指令（LVD）2006/95/EC

（七）尺寸

设备部件	尺寸（英寸 / 厘米）
BITE2 型发射器	高 6.5× 宽 14× 深 10.6 英寸（高 16.5× 宽 35.6× 深 27 厘米）
BITE2P 型发射器	高 7.5× 宽 18.5× 深 14.6 英寸（高 19× 宽 47× 深 37 厘米）
接收器（不规则形状）	高 7.25× 宽 11.25× 深 2 英寸（高 18× 宽 29× 深 5 厘米）

（八）重量

设备部件	重量（磅 / 千克）
BITE2 型发射器	17 磅（7.7 千克）
BITE2P 型发射器	单机 18 磅（8.2 千克）；包装后 32 磅（14.5 千克）
接收器	1.6 磅（0.7 千克）
