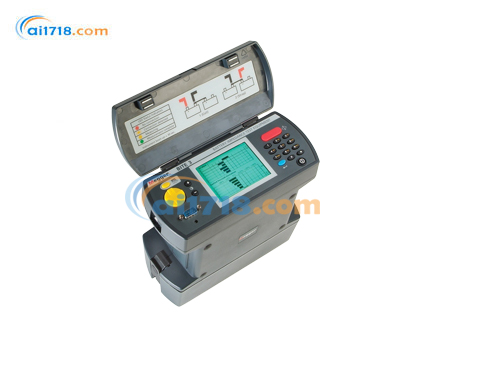

美国MEGGER　BITE3蓄电池阻抗测试仪

美国MEGGER BITE3蓄电池阻抗测试仪由爱仪器仪表网代理，BITE3是不需要对电池组放点的在线测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

BITE3蓄电池阻抗测试仪产品简介：

Megger BITE3 电池阻抗测试设备通过测量蓄电池*重要的参数来判定铅酸蓄电池单体的健康状态。BITE3 可测量蓄电池单体阻抗（一项内部欧姆测试）、单体电压、单体间连接电阻和纹波电流。并且，作为*具备该功能的电池测试仪器，BITE3 还能测量浮充电流以及纹波电流的谐波含量，甚至内置频谱分析仪，可直观显示纹波电流的谐波含量。该设备的固件可通过互联网升级，并支持多种语言。
BITE3 是操作*简单的仪器之一。其测量数据结合温度、比重及其他电池数据，能为评估蓄电池整体健康状态（从一个极端极板到另一个极端极板）提供*佳依据，在一定程度上也能评估充电器状态（通过纹波电流及其谐波含量）。梅格（Megger）建议将 BITE3 纳入全面的蓄电池维护计划中：对于富液式铅酸蓄电池单体，每半年进行一次读数并记录；对于阀控式密封铅酸蓄电池（VRLA），则每季度进行一次读数并记录。
负载循环测试成本高、无法预测且耗时（尽管能提供实际容量数据），而 BITE3 与之不同，它测试速度快、性能可靠且操作简便。由于测试速度快，单人即可轻松、快速且*地测量蓄电池单体和组串参数，无需使系统离线。此外，只需按下不超过 4 个按键（若包含电源键则为 5 个），仪器*能准备好进行电池测量。BITE3 的处理器采用 Windows® CE 操作系统，可存储超过 100 万个任意组串配置的蓄电池单体数据。仪器采用菜单驱动式设计，操作导航便捷。其独特的数据分析界面能即时反馈蓄电池单体阻抗状态（见图 1《电池分析报告》）。该报告*部分为数值数据，第二部分为阻抗偏差图表，第三部分同样是阻抗偏差图表，但按阻抗值升序排列。阻抗升序图表会将性能*弱的蓄电池单体归为一组，便于分析。

PowerDB 电池管理软件
PowerDB 是一款功能强大的软件包，可用于整理和分析记录的电池测试数据，非常符合北美电力可靠性公司（NERC）和联邦能源监管委员会（FERC）的要求！通过 PowerDB，用户可配置 BITE3 仪器，还能将 BITE3 中的数据传输至 PowerDB。之后，PowerDB 可用于跟踪电压、阻抗、连接条电阻、蓄电池单体温度以及比重的变化趋势，还能显示纹波电流、浮充电流、环境温度，并为红外图像、图表或图形预留了存储空间。PowerDB 支持使用红、黄、绿三色区间，快速直观地将蓄电池单体与*告限值和故障限值进行对比，助力用户迅速识别性能较弱的蓄电池单体或老化的蓄电池组串。
PowerDB 分为两个版本：免费版 PowerDB LITE 和完整版 PowerDB。除上述功能外，PowerDB LITE 还能计算基准数据、平均阻抗以及平均连接条数值，用户也可自行输入标识。此外，PowerDB 允许用户仅查看所需图表，图表类型可选择折线图或柱状图。
完整版 PowerDB 需付费购买，它包含 PowerDB LITE 的所有功能，且几乎兼容所有梅格（Megger）产品，能将不同产品的数据整合到同一份报告中。同时，完整版 PowerDB 还支持用户创建自定义报告。
将 BITE3 与 PowerDB 配合使用，用户能快速*地定位组串中性能不佳的单个蓄电池单体，有助于延长组串的使用寿命；还能轻松识别需要更换的老化组串；此外，可实时掌握组串中蓄电池的老化情况，从而预测其预估使用寿命，方便制定预算。

BITE3蓄电池阻抗测试仪应用场景
众所周知，阻抗与电池容量相关，而用户何时该更换蓄电池单体一直是个长期存在的问题（见图 2）。美国电力科学研究院（EPRI）* 及其他机构近期的研究表明，当密封蓄电池的阻抗较其基准值增加约 50% 时，该蓄电池单体的容量会下降至约 70% 以下。BITE3 和 PowerDB 允许用户跟踪数据变化趋势，并输入基准值用于对比分析，无论是在现场还是办公室，都能辅助用户做出决策。BITE3 的阻抗偏差图表和 PowerDB 的趋势图表均能清晰显示蓄电池单体的状态，用户可根据自身标准，判断需采取何种措施以确保备用电池的可靠性。

受使用年限、环境温度、放电历史等多种因素影响，蓄电池容量下降时，其内部阻抗会随之增加。BITE3 可测量铅酸蓄电池单体的内部阻抗和直流电压，还能测量单体间连接电阻、浮充电流、纹波电流以及纹波电流的谐波含量，相较于其他单一功能的仪器，评估结果更为全面。通过阻抗测试，可发现蓄电池存在的各类电路问题，如极板硫化、极柱密封腐蚀、干涸（压缩损失）、单体内部焊接不良以及单体间连接问题等。借助这些数据，用户可确定维护需求，例如：
基于阻抗变化趋势制定蓄电池单体更换标准
跳接 1-2 个蓄电池单体
清洁和 / 或重新紧固单体间连接器
缩短维护间隔等
评估浮充电流和纹波电流的影响
BITE3 可测试的典型设备安装场景包括：
发电站
变电站（公用事业、铁路、工业领域）
通信设施（室外设备、无线设备、接入点、移动电话交换局、光纤再生器）
不间断电源（UPS）系统（标准型和柜式蓄电池）
铁路（信号和通信系统、调度集中系统）
飞机电源
船舶和*事领域

BITE3蓄电池阻抗测试仪功能特点与优势
自动计算阻抗并存储结果，便于现场查看并即时做出决策。
配备串行连接器，可将存储的数据上传至个人计算机，也能从 PowerDB 下载数据至仪器。
可测量多种类型的蓄电池。
支持在线测试，无需停机，相较于负载测试及其他测试技术，降低了电池测试过程中的风险。
可存储超过 100 万个任意组串配置的蓄电池单体数据，无需中途停止测试、下载数据、删除旧数据后再继续。
通过互联网可快速便捷地完成 PowerDB 和 BITE3 的固件及软件更新。
无需编程技能。PowerDB 操作简便、功能完备，可存储的数据量仅受计算机硬盘（或网络）内存限制。
PowerDB 支持导入红外热成像图、图表或照片等图像文件，便于记录目视检查结果、组串配置、安装工艺或电池系统的其他相关信息。图像与数据存储在一起，方便查阅。
BITE3 和 PowerDB 均支持多种语言。

BITE3蓄电池阻抗测试仪测试流程
BITE3 的工作原理是：将引线组连接到蓄电池单体端子上，在蓄电池在线运行状态下，测量仪器向单体施加交流电流信号时产生的电压降。每次测量过程中，仪器会根据欧姆定律计算阻抗，在液晶显示屏（LCD）上显示结果并存储。同时，仪器还会测量、显示并记录直流电压、连接（连接条）电阻、浮充电流和纹波电流。浮充电流和纹波电流的测量在测试开始时单独进行，这是因为根据基尔霍夫定律，在串联组串中，各处的电流大小相同。综合这些数据，可全面评估整个蓄电池组串从一个极端极板到另一个极端极板的电路整体健康状态，在一定程度上也能评估充电器状态（通过测量纹波电流及其谐波含量）。

BITE3 采用了一种创新的、正在申请专利的测量技术，无需再使用钳形电流传感器。业界公认，分流器是测量电流的*佳方式。由于蓄电池组串包含多个连接条，只需确定某个连接条的电阻，即可将其用作分流器来测量浮充电流和纹波电流。具体步骤如下：首先，仪器跨接在单体间连接器两端，施加电流并测量连接器的电压降，从而计算出单体间连接器的电阻；之后，在不施加仪器电流的情况下，再次测量该连接条；*后，通过数学计算确定浮充电流、纹波电流以及单体间连接电阻。
对于并联配置的短组串，可搭配可选的电流互感器（CT）测量 “泄漏电流”。其他测试技术无法测量该电流，可能会高估此类配置中蓄电池的健康状态。而使用电流互感器测量被测蓄电池单体的实际电流，能获得更准确的测试结果。

PowerDB 可将组串标题信息（含基准值和限值）以及*新数据（即使是由其他 BITE 仪器测量的数据）下载到 BITE3 中。之后，通过菜单操作，只需滚动选择测试地点和组串，即可开始读数。测试完成后，结束当前测试并继续测试下一组串。所有测试结束后，只需将数据下载到个人计算机，即可进行进一步的数据分析和长期趋势跟踪。该仪器功能灵活，支持为组串添加备注，这些备注会随电池数据一同上传。用户还可通过键盘输入与测试地点、组串和 / 或蓄电池单体相关的额外备注（如环境温度和监测单体温度）并存储。

BITE3订购信息
