美国MEGGER MIT2500绝缘电阻测试仪-爱仪器仪表网

美国MEGGER MIT2500绝缘电阻测试仪由爱仪器仪表网代理，本产品用于电气和工业测试应用。用于需要操作电压超过1000V和更高绝缘测试电压的场合。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

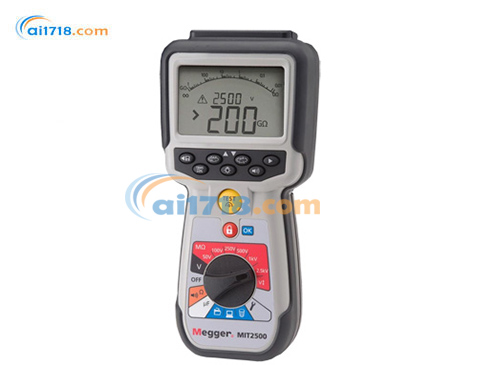

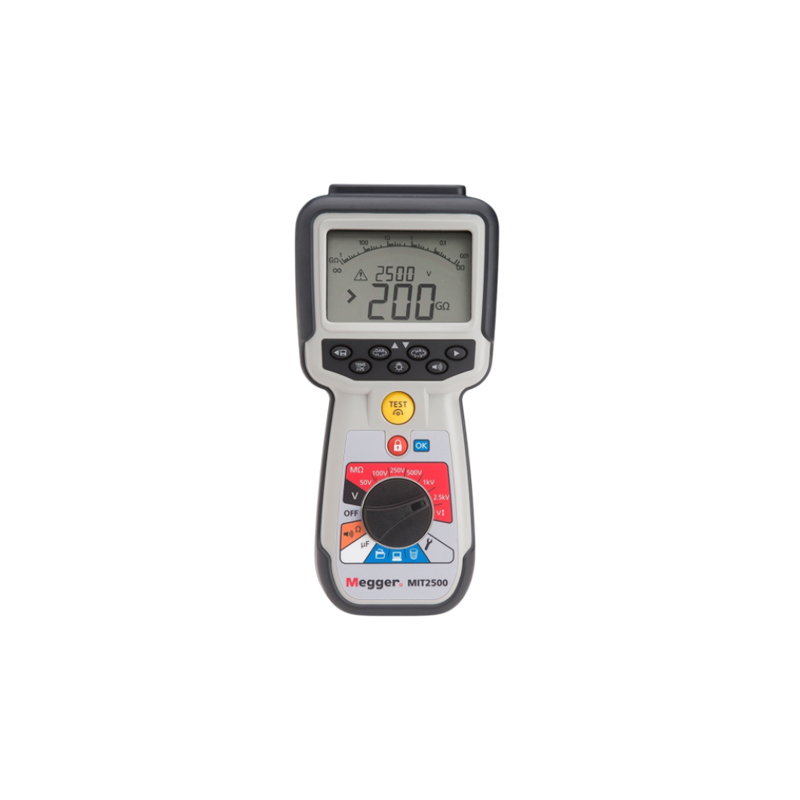

MEGGER MIT2500

MIT2500绝缘电阻测试仪简介：
MIT2500是一款高压手持绝缘和连续性测试仪，专为电机和电缆测试、特殊应用以及需要操作电压超过1000 V和更高绝缘测试电压的电气测试应用而设计。

MIT2500提供固定范围电压选项包括50 V、100V、250 V、500 V、1000 V和2500 V，同时还提供可变范围，允许在50 V到2500 V之间选择任何电压。新的测试电压反馈控制功能保持输出测试电压在选定范围内的精度高达±2%，即使在测试过程中也能保持稳定。与原来的±20%相比，反馈控制的绝缘测试电压现在更为*，提供了更准确的测试电压，而不会对电路造成过电压损坏的风险。可变范围允许从50 V到999 V以1 V为步长选择*测试电压，从1 kV到2.5 kV以10 V为步长提供了1100个测试电压选项。

MIT2500采用重新设计的外壳、支架和六节电池仓，并加入了屏蔽端子以减少在更高电压下的表面漏电流，从而提高了准确性。所有仪器均采用模压工艺增强保护性能，并具有IP54防水防尘等级。

MIT2500绝缘电阻测试仪特点：
● 手持仪器，绝缘测试*高可达2.5 kV，电阻范围为200 GΩ
● 高电阻精度的屏蔽保护端子
● 可调的绝缘测试电压范围从50 V到2500 V
● 稳定的绝缘测试电压
● 支持市电和汽车充电的可充电选项
● 单一范围，从0.01 Ω到1 MΩ更快的连续性测试
● 极化指数（PI）和介质吸收比（DAR）
● 适用于CAT IV 600 V的应用

绝缘测试
50 V / 100 V	支持
250 V / 500 V / 1000 V	支持
2500 V	支持
50 V 至 2500 V 可变电压	支持
极化指数（PI）、介质吸收比（DAR）、定时测试	支持
兆欧（MΩ）档锁定按钮	支持
保护端（Guard terminal）	支持
通断测试
通断测试范围 0.01 Ω - 1 MΩ	支持

自动反极性（可在设置中开启 / 关闭）	支持
导线调零（<10 Ω）	支持
电压测量
交 / 直流电压 600 V	支持
毫伏（mV）交 / 直流量程	支持
频率测量 15 - 400 Hz	支持
输入阻抗	250 kΩ
电容测量
电容测量范围 0.1 nF - 10 μF	支持
其他功能
限值报*合格 / 不合格（✓/✖）指示	支持
自动关机（可设置）	支持
机载存储器	支持
蓝牙 ® 数据下载及配套软件	支持
适配 AA 型碱性电池或镍氢（NiMH）电池	支持
支持充电功能	支持
Ⅳ 类 CAT 600 V 等级	支持
配件
硅胶测试线（红 / 黑 / 蓝，带探头和夹子）	支持
2.5 kV 硅胶鳄鱼夹测试线	支持
可选配开关探头	支持
可选配电池充电器	支持

描述	订单代码	可选配件	订单代码
MIT2500：50 V 至 2500 V 绝缘测试仪，含测试结果存储和下载功能	1004-045	交流充电器套件	1007-464
随附配件		SP5 型开关探头	1007-157
红 / 黑 / 蓝硅胶测试线（带探头和夹子）		测试线套装及鳄鱼夹	1007-001
2.5 kV 红 / 黑 / 蓝硅胶测试线（带夹子）		2 线式 500 mA 带保险丝测试线套装	1002-015
6 节 AA 型碱性电池		镍氢电池（6 节）	1002-735
便携箱		磁性挂带	1010-013
		MIT400/2 系列便携袋	1007-887

MIT2500绝缘电阻测试仪技术规格

所有标注精度均基于环境温度为 +20 °C 时的测试结果。

绝缘测试精度

测试电压	*大测量范围	精度
50 V	10 GΩ	±2% ±2 个字 ±4.0%/GΩ
100 V	20 GΩ	±2% ±2 个字 ±2.0%/GΩ
250 V	50 GΩ	±2% ±2 个字 ±0.8%/GΩ
500 V	100 GΩ	±2% ±2 个字 ±0.4%/GΩ
1000 V	200 GΩ	±2% ±2 个字 ±0.2%/GΩ
2500 V	200 GΩ	±2% ±2 个字 ±0.2%/GΩ

工作误差（依据 BS EN 61557-2 (2007) 标准）：

50 V：±2.0% ±2 个字；100 kΩ - 900 kΩ 量程下误差为 ±10.5%
100 V：±2.0% ±2 个字；100 kΩ - 900 kΩ 量程下误差为 ±10.3%
250 V：±2.0% ±2 个字；100 kΩ - 900 kΩ 量程下误差为 ±10.3%
500 V：±2.0% ±2 个字；100 kΩ - 900 kΩ 量程下误差为 ±10.3%
1000 V：±2.0% ±2 个字；100 kΩ - 900 kΩ 量程下误差为 ±11.5%

保护端性能	在 500 kΩ 并联电路电阻、100 MΩ 负载条件下，误差＜5%
显示范围	模拟显示：满量程 1 GΩ
分辨率	0.1 kΩ
短路 / 充电电流	符合 EN 61557-2 (2007) 标准，2 mA +0% -50%（2500 V 档位除外）
端电压精度	-0% +2% ±2 V
测试电流	绝缘电阻小合格值对应的测试电流为 1 mA，大测试电流不超过 2 mA
工作范围（依据 EN 61557 标准）	0.10 MΩ 至 1.0 GΩ
*大容性负载	测试电压高于 1000 V 时，*大容性负载为 15 nF（仅 MIT2500 支持此规格）
泄漏电流显示	10% ±3 个字
电压	±3% ±2 个字 ± 额定电压的 0.5%
定时控制	*定时器，默认 60 秒（可调整至 10 分钟）
注	以上规格仅在使用高品质硅胶测试线时有效。

通断测试

通断测试
通断测量范围	0.01 Ω 至 1 MΩ（模拟刻度显示范围为 0 至 1000 kΩ）
通断测试精度	0 至 100 Ω 量程：±3% ±2 个字；100 Ω - 500 kΩ 量程：±5% ±2 个字
工作误差（依据 BS EN 61557-4 (2007) 标准）	±2.0%；0.1 Ω - 2 Ω 量程下误差为 ±6.8%
开路电压	5 V ±1 V
测试电流	200 mA（–0 mA +20 mA）（0.01 Ω 至 4 Ω 量程）
极性	单极性（默认）/ 双极性（可在设置中配置）
导线电阻	*大可补偿 10 Ω 导线电阻（调零功能）

电压量程

电压量程	直流（DC）：0 至 600 V；交流（AC）：10 mV 至 600 V 真有效值（TRMS），正弦波（15 Hz 至 400 Hz）
	未明确规定范围：0 – 10 mV（15 至 400 Hz）
电压量程精度	交流（AC）：±2% ±2 个字
	工作误差（依据 BS EN 61557-1 (2007) 标准）：±2.0% ±2 个字；0 V – 300 V 交 / 直流量程下误差为 ±5.1%
波形（真有效值）	非正弦波：
	真有效值（TRMS）：100 mV 至 600 V 量程：±3% ±2 个字；10 mV 至 100 mV 量程：±8% ±2 个字
默认电压表	100 Hz 至 400 Hz 量程：±0.5% ±1 个字（未明确规定其他频率范围精度）

频率测量

频率测量范围	15 Hz – 400 Hz
频率测量精度	±0.5% ±1 个字

电容测量

电容测量范围	0.1 nF 至 10 µF
精度	1 nF - 10 µF 量程：±5.0% ±2 个字

结果存储

存储容量	可存储超过 1000 条测试结果
数据下载	蓝牙 ® 无线传输，蓝牙 ® Class II 等级
传输距离	*远 10 米
电源供应	6 节 1.5 V 电池，型号为 IEC LR6（AA 型，对应型号 MN1500、HP7、AM3 R6HP），可使用碱性电池；也可使用 6 节 1.2 V 镍氢（NiMH）充电电池

电池寿命	在 1000 V 测试电压、1 MΩ 负载、5 秒开机 / 55 秒关机的工作循环下，可完成 3000 次绝缘测试；充电器（可选配件）：12 - 15 V 直流（通过配件接口供电）
仪器尺寸	228 mm × 108 mm × 63 mm（对应英制尺寸：9.00 英寸 × 4.25 英寸 × 2.32 英寸）
重量	815 克（1 磅 13 盎司）
（含包装箱）重量	1.75 千克（3 磅 14 盎司）
保险丝	仅可使用 2 只 500 mA（FF 型）、1000 V、32 × 6 mm 陶瓷保险丝，且保险丝需具备高分断能力（HBC），*小分断电流为 30 kA
安全防护	本仪器符合 EN 61010-1:2010 和 EN 61010-2-030:2010 标准，适用于对地电压 600 V 的 Ⅳ 类（Category IV）应用场景。具体安全*示请参见随附的安全说明文档
电磁兼容性（EMC）	符合 IEC 61326 标准（含第 1 号修订版）
温度系数	1 GΩ 及以下量程：＜0.1%/°C；1 GΩ 以上量程：＜0.1%/（°C・GΩ）

环境要求

工作温度范围	-10 °C 至 +55 °C
湿度	在 40 °C 环境温度下，*大相对湿度为 90%
存储温度范围	-25 °C 至 +70 °C
校准温度	+20 °C
*大海拔高度	2000 米
防护等级（IP 等级）	IP 54
