AIAcompact局部放电分析仪 AIAcompact局部放电分析仪

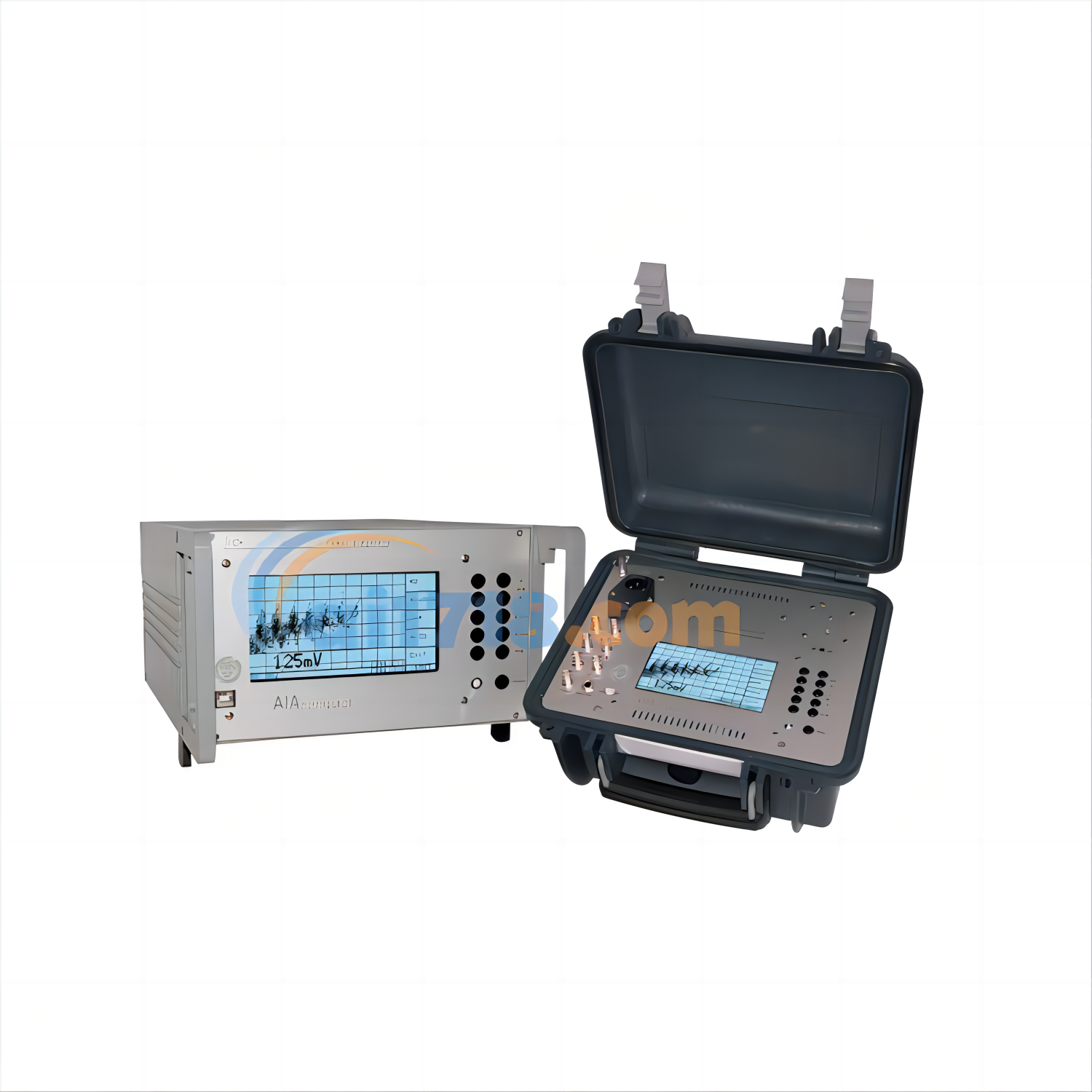

德国PDSG AIAcompact局部放电分析仪

型      号:AIAcompact局部放电分析仪
品      牌:德国PDSG
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
德国PDSG
德国PDSG

PMDT is the global power industry's most capable and advanced resource for On-Line Partial Discharge Test Equipment and testing services. O...[查看更多]

浏览过此产品的用户最终购买了
德国PDSG AIAcompact局部放电分析仪由爱仪器仪表网代理,本产品适用于各电压等级的气体绝缘金属封闭开关设备(GIS)的局部放电带电检测。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!


德国PDSG AIAcompact局部放电分析仪


AIAcompact局部放电分析仪简介:
•AIAcompact可连接超声波传感器和超高频(UHF)传感器;
•AIAcompact自动识别传感器类型;
•AIAcompact内置存储器,自带操作按钮,通过操作按钮*可设置仪器参数,选择显示模式,存储局部放电图谱,也具备通过软件进行完全远程控制仪器;
•AIAcompact具有PD脉冲对应相位的显示、累积图谱显示模式、条形图显示(峰值、有效值或UHF平均值、一倍工频信号含量、二倍工频信号含量)、时间飞行模式显示(显示5 或10 个周期的图谱);
•AIAcompact具有噪声抑制功能:窗口抑制、低电平识别器(LLD)、选通抑制功能(Gating);
•AIAcompact在选择UHF 信号测量模式下,可显示为视在电荷量pC值,可进行校准;
•同步信号:具有内同步功能,可与主机低压交流电源进行相位同步;红外线无线同步功能;外同步功能,可与变频电源进行相位同步;
•内置电池组可独立工作3 小时以上;
•内置扬声器。

AIAcompact局部放电分析仪应用领域:
•各电压等级的气体绝缘金属封闭开关设备(GIS)的局部放电带电检测。
•变压器、电力电缆等高压设备的局部放电带电检测。

AIAcompact局部放电分析仪功能:
•超声波局部放电检测

•超高频(UHF)局部放电检测


订购信息

Product

Order no.
One-channel ICMcompact, half 19-inch desktop housing PX10104
One-channel ICMcompact, 19-inch rack mountable housing
PX10126
One-channel ICMcompact, Explorer case
PX10127
Four-channel ICMcompact, half 19-inch desktop housing
PX10129
Four-channel ICMcompact, 19-inch rack mountable housing
PX10130
Four-channel ICMcompact, Explorer case
PX10131
Cable set for ICMcompact with one channel
PX17006
Cable set for ICMcompact with four channels
PX17048
Software
Order no.
Standard control software
PX19001
Enhanced location software
PX19002
Update of standard control software to current revision
PX19034
Update of enhanced location software to current revision
PX19035
Options
Order no.
Spectrum analysis
PX10120
PD fault location for cables
PX10105
RIV measurement (incl. four-channel multiplexer,
requires spectrum analysis option)
PX10121
Analogue gating
PX10102
High voltage measurement
PX10103
Gating input for fibre optic cable
PX10124
External twelve-channel multiplexer
PX10107
LAN interface
PX10122
COM TTL interface for fibre optic communication cables
PX10123
Four auxiliary inputs
PX10110
Remote control computer system
PX90000
IP65 protected rugged outdoor case ICMoutlander
PX10381
Transportation case for instruments with
desktop housing and accessories
PX18122
High transportation case for instruments with
desktop housing and accessories
PX18126
High transportation case for instruments with
desktop housing, coupling capacitor, and accessories
PX18127
Set of measuring cables is NOT included with the instrument
and must be ordered separately.



采集单元
工作电压 90–264 VAC,47–440 Hz (自动的)
熔断电流 1.6A (延时)
电源要求 大约40VA
显示 背光式LCD
显示分辨率 128 x 240 Pixel b/W
操作 2×5 菜单按钮,1个电源按钮
存储器 7 个地址(<版本3.0 ); 120个地址(>=版本3.0 )
远程连接 USB/串行接口
低频截止频率(-6dB) 40,80,or100kHz
高频截止频率(-6dB) 800kHz
同步信号 电源,IR,外部同步
同步范围 20–310 Hz(<版本3.0 ); 10–520 Hz(>=版本3.0 )
外部同步 高达100 VRMS 或者±200 VPEAK 输入阻抗1 MΩ // 200 pF
记录器输出 0–10 V with RO=100Ω
操作温度 10–40°C(无结露)
电池操作时间 大于3 小时
尺寸(宽×高×长) 236×133×300 mm3(台式机型)
305×144×270 mm3(坚固的手提箱型,关闭的)
305×360×270 mm3(坚固的手提箱型,打开的)
重量 大约4.6kg(台式机型)
大约5.5kg(坚固的手提箱型)
可选配置
序号 附件名称 附件型号 数量 单位 备注
1 检测主机 AIAcompact 1 可选择 1 通道或 4 通道
2 超声波局放测量 超声波传感器 AS75I 或AS150I 用户自选 感测超声波信号
3 超声波前置放大器 RPA1F 与传感器配合使用 滤波、放大信号
4 超声波传感器捆扎带 SFX1 用户自选 用于 GIS 上的固定
5 超声波传感器磁吸座 SFX2 用户自选 用于变压器等铁外壳上的固定
6 超声波耦合剂 —— 用户自选 用于涂抹传感器与测量点接触面
7 超高频局放测量 超高频(UHF) 传感器 EFS1 用户自选 用于GIS 的UHF 测量,需指明相关尺寸
8 超 高 频 前置放大器 FCU2 与 UHF 传感器配合使用 滤波、放大信号
9 校准器 CAL2B 1 校准 UHF 测量,至少需要 2 个 UHF 传感器
10 Gating 功能 —— 内置 选通抑制干扰噪声
11 干扰天线 DA2 1 Gating 功能使用
12 AIAcompact 软件 AIAcompact 1 采集数据和控制仪器读取主机存储的图谱
13 红外线同步单元 IRS1 1 红外线无线同步
14 连接电缆 RG58/BNC 1 符合用户配置的电缆
15 运输箱 —— 1 便携箱
16 使用手册 —— 1 中英文
