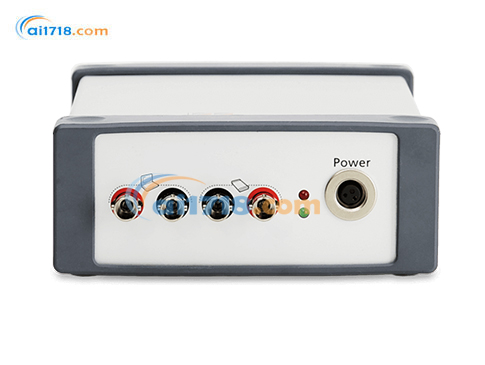

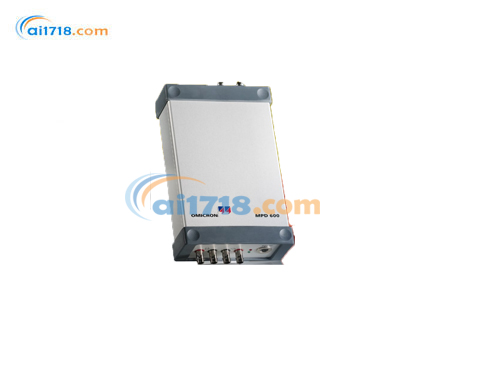

奥地利OMICRON MPD 600局放测量与分析系统由爱仪器仪表网代理,本产品是非常先进的局放(PD)测量设备。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
MPD 600局放测量与分析系统简介:
•MPD 600局放测量与分析系统是非常先进的局放(PD)测量设备。具有非常好的工具,即便是很小的脉冲都能够从干扰信号中分离出来并加以分析。
•MPD 600局放测量与分析系统适用于许多 PD 测量应用。
•MPD 600局放测量与分析系统对于许多复杂的测试对象,例如发电机等,多种测量同时进行有着非常大的好处。
•MPD 600局放测量与分析系统很容易与其他 MPD 设备组合在一起。这是全*的一套能够同时记录和分析所有连接设备的信号的 PD 测量系统。
•MPD 600局放测量与分析系统现在在全球各地有数百套 MPD 系统在用。这些设备被电缆、变压器和电机制造厂应用于工厂和现场测试。
MPD 600局放测量与分析系统主要功能:
•MPD 600对局放测量具有*的抗干扰能力,即便是在非常困难的操作条件下
•MPD 600由于采用完全的数字化数据处理技术,具有非常高的测量准确度
•MPD 600扩展快速而方便,没有通道数量上的限制
•MPD 600全功能控制的测量记录与回放
•MPD 600符合 IEC 60270 的局放测量,有独立测试机构认证
MPD 600局放测量与分析系统应用:
•变压器测试
•电缆的现场测试和故障定位
•气体绝缘开关(GIS)测试,也可以扩展到 UHF 范围
•旋转电机的测量
•中、高压设备的实验室测量
类别 | 参数名称 | 参数值 |
---|---|---|
MPD 600 - 输入 | 中心频率 | 0 赫兹 … 32 兆赫兹 |
频域带宽 |
标准:9 千赫兹、40 千赫兹、100 千赫兹、160 千赫兹、300 千赫兹、650 千赫兹、1 兆赫兹、1.5 兆赫兹 带宽带滤波器:9 千赫兹、30 千赫兹、100 千赫兹、300 千赫兹、1 兆赫兹、3 兆赫兹 |
|
时域 | 100 纳秒 … 8 微秒 | |
输入频率范围 - 电压输入 | 直流、0.1 赫兹 … 2.16 千赫兹 | |
输入频率范围 - 局部放电输入 | 0 赫兹 … 20 兆赫兹 | |
输入阻抗 - 电压输入 | 1 兆欧姆(并联 1 微法) | |
输入阻抗 - 局部放电输入 | 50 欧姆 | |
输入电压 - 电压输入 | 60 伏有效值(*大) | |
输入电压 - 局部放电输入 | 10 伏有效值(*大) | |
动态范围 - 电压输入 | 102 分贝 | |
动态范围 - 局部放电输入 | 132 分贝(总体),70 分贝(每个输入) | |
MPD 600 - PC 要求 | *低硬件 | 奔腾 4® / 速龙 64® 或更*别,1GB 内存,USB 2.0 |
软件 | Windows 7™、Windows 8™、Windows 8.1™、Windows 10™ | |
MPD 600 - 精度 | 局部放电事件时间分辨率 | < 2 纳秒 |
系统噪声 | < 0.015 皮库仑 | |
频谱分析仪噪声 | < -120 分贝 | |
*大双脉冲分辨率 | < 200 纳秒(时域积分,叠加误差 < 1%) | |
测量精度 - 电压 | ± 校准电压值的 0.05% | |
测量精度 - 频率 | ± 1 ppm(典型值) | |
测量精度 - 局部放电水平 | ± 校准局部放电值的 2% | |
MPD 600 - 尺寸和环境条件 | 湿度 | 5% … 95%,非冷凝 |
工作环境温度 | -10 摄氏度 … 55 摄氏度 / 14 华氏度 … 131 华氏度 | |
存储环境温度 | -20 摄氏度 … 70 摄氏度 / -4 华氏度 … 158 华氏度 | |
电源 |
8 伏直流 … 12.4 伏直流(MPD 600 套件) 110 伏 … 240 伏,50 赫兹 … 60 赫兹(外部充电器输入范围;电池组) |
|
尺寸(宽×高×深) | 110 × 44 × 190 毫米 / 4.3 × 1.7 × 7.5 英寸 | |
重量 | 600 克 / 1.3 磅 | |
MPD 600局放测量与分析系统规格 |

-
