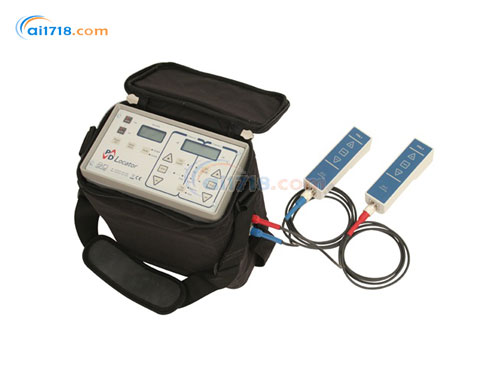

英国EA PD Locator局放仪-爱仪器仪表网

英国EA PD Locator局放仪由爱仪器仪表网代理，本产品是*度极高的局放仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

PD Locator产品简介：

•PD Locator™（PDL1）是全球*畅销的开关柜局放定位仪，可以避免损失严重的事故发生

PD Locator产品特点：

•它是快速检测和定位开关柜局部放电源的*有效的仪器，*度极高

•单探头模式可以*测量开关柜等电力设备（3-66kV）的局部放点活动。双探头模式可以快速定位局部放电源

•可与PD Monitor™配合使用，对设备状态进行详细评估

•PD Locator™包含一台免费的PD Locator™功能检测仪，带自检和校准功能

•套装包括功能检测仪、探头、充电器和便携背包

•携带便捷，操作简单

PD Locator局放仪规格

信号输入	信号输出
信号类型：局部放电电压脉冲	型号：每当通道触发时，产生正5V，10□s脉冲
通道数目：2	输出阻抗：1000Ω
*大灵敏度： 1mV	从到达探头时算起的*大延迟：单探头模式：25微秒双探头模式：85微秒
脉冲极性：正极或负极	从到达探头时算起的*大延迟：单探头模式：25微秒双探头模式：85微秒
输入阻抗：50Ω	探头
带宽（-3 dB）：3-60MHz	操作模式：电容耦合
幅值测量	开关感测方法：电阻性
测量方法：门限检测路与校准过的衰减器	电缆：RG 214/U或RG 213（取决于具体版本）
衰减器数目：每通道一个	电缆衰减：0.08dB/m
衰减器型号：恒抗阻、用闩锁继电器切换	电源
衰减控制器-手动：增或减按钮	内部电池正极：7节“AA”尺寸的NiMH可充电电池，1.6Ah 7节“AA”尺寸的NiMH可充电电池，1.6Ah
单步操作或重复操作	内部电池负极：7节“AA”尺寸的NiMH可充电电池，1.6Ah 7节“AA”尺寸的NiMH可充电电池，1.6Ah
前面板控制或遥控	关机电压：7.0V
衰减控制器-自动：改型二进制搜索算法	连续操作时间（单探头模式）：9.2小时
前面板控制或遥控	连续操作时间（双探头模式）：4.6小时
测量范围：0-63dBmV，可调（1dB步长）	电池保护：如果读秒器计数达到600秒*会自动关机
精度：2dB	电池充电器
重复率（幅值测量）：*小-单脉冲	额定电压：230V
*大-每秒10兆脉冲	频率：50 – 60 Hz
放电定位	耗电量：6VA
定位方法：优先检测器-可以指示出哪一个通道先被触发，从而指示出哪一个探头在电气上离放电源*近。	充电电流：0.5A
定位方法：优先检测器-可以指示出哪一个通道先被触发，从而指示出哪一个探头在电气上离放电源*近。	完全充电所需时间：16小时
优先分辨率：2ns	输出连接头：低压直流电源连接头
等效空气中距离：600mm	注意：也可根据客户要求提供定制式输入，如用于车辆充电
道之间*大时间差：100ns	尺寸
等效空气中距离：30m	尺寸：310 mm× 260mm×145mm
重复率（优先检测器）： *小-单脉冲	重量：4.4kg
*大-每秒10000脉冲	环境
单探头模式	工作温度： 0 - 45℃
