英国EA PD Monitor局放仪由爱仪器仪表网代理，本产品是精度高的局放仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

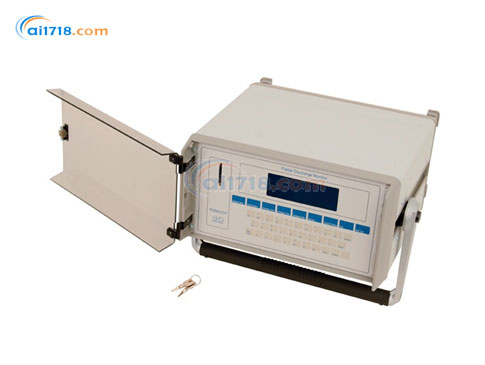

PD Monitor产品简介：
•PD Monitor™（PDM03）是上分析开关柜局部放电所致故障和预测潜在故障的*有效工具
PD Monitor产品特点：
•采用暂态地电压传感器，连续监测中压开关柜（3-66kV）内的局部放电，可同时连续监测12个位置（包含背景天线）
•可将数据存储至CompactFlash®闪存卡中
•配有局放数据分析软件，分析软件使用简单方便，可提供所有数据管理功能

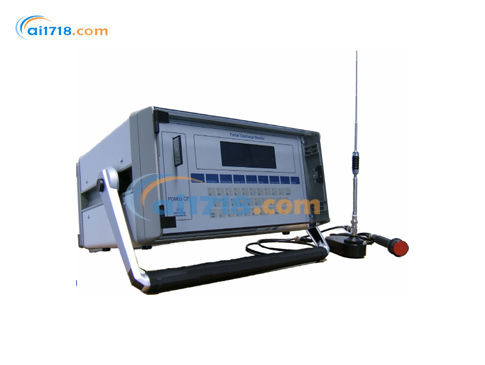

•除了暂态地电压探头，还配有四个外部天线，专门用于检测变电站的背景干扰
•同时监测多达12个开关柜
•记录环境读数的变化
|
暂态地电压信号输入 |
|
|
测量范围 |
10-52dBmV |
|
分辨率 |
3dB |
|
精度 |
2dB |
|
很大脉冲率 |
880Hz |
|
带宽 |
70Hz |
|
时间差分辨率 |
7ns |
|
数据记录 |
|
|
记录周期 |
2分钟，5分钟，或15分钟 |
|
记录数据 |
日期和时间 |
|
每个通道的分贝值 |
|
|
每个通道的自动电平控制 |
|
|
每个通道的计数数目（仅适用于定位模式） |
|
|
电源周期计数树木（仅适用于定位模式） |
|
|
数据文件 |
|
|
文件尺寸 |
4Mbytes固定 |
|
文件名 |
data.txt |
|
文件类型 |
ASCll text(DOS) |
|
很小磁盘储存时间 |
|
|
TEV模式 |
2分钟记录周期下，57天 |
|
5分钟记录周期下，142天 |
|
|
15分钟记录周期下，428天 |
|
|
定位模式 |
2分钟记录周期下，22天 |
|
5分钟记录周期下，55天 |
|
|
15分钟记录周期下，167天 |
|
|
显示器 |
|
|
型号 |
4×20字符，液晶显示器 |
|
电源要求 |
|
|
标签电压 |
100-240V 50-60Hz |
|
工作范围 |
85V-264V |
|
耗电量 |
25VA |
|
保险丝 |
3A,T型（抗涌流保险丝） |
|
连接头 |
|
|
电源 |
IEC切换式保险丝插头 |
|
通道输入 |
BNC |
|
测试源输出 |
BNC |
|
串行端口 |
9线RS232 |
|
报*系统触点 |
3线丝扣式接线盒 |
|
尺寸 |
|
|
尺寸 |
420mm×400mm×190mm |
|
重量 |
10kg |
|
环境 |
|
|
工作温度 |
0-55 ºC |
|
湿度 |
20-85%相对湿度，无凝露 |
|
IP等级 |
21 |
|
硬件 |
|
|
处理器 |
Intel XScale™PXA255处理器 |
|
实时时钟 |
精度±1分钟/每月 |
|
电池备份 |
RAM和实时时钟，3V锂电池 |
|
数据保持时间 |
10年 |
|
