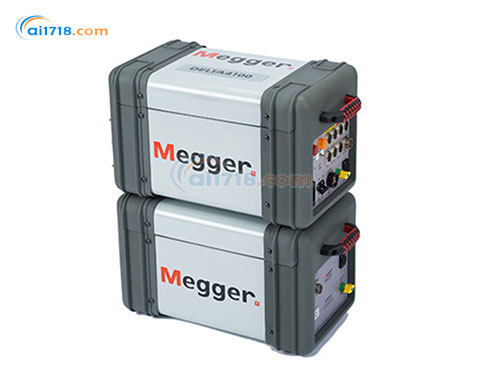

美国megger delta4310 12kv变压器介质损耗测试系统由爱仪器仪表网代理，DELTA4310是一个全自动12kv绝缘功率因素/介质损耗测试设备，可用来评估电气绝缘材料的性质和质量，和与制造工艺有关的污染、裂缝、穿孔和其他绝缘老化等缺陷。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

delta4310 12kv变压器介质损耗测试系统产品简介

·新的delta4310是一个全自动12kv绝缘功率因素/介质损耗测试设备，设计用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况。本仪器除了能进行介质损耗测试，还能测试变压器绕组的励磁电流，并能完成自动损失角增量测试和高压匝数比测试（需要额外的附件）

·仪器本身提供了综合的ac绝缘状况诊断试验。可变的输入频率使测试信号异于工频，而在硬件上使用*先进的技术来过滤响应信号中的干扰信号。这样，delta4310*提供了一个非常可靠的测试结果和*短时间内的稳定的读数，并且读数的*度非常高。仪器可在765kv以下的变电站现场测量
·delta4310系列可以用powerdb软件来自动测试和报告，或者用delta控制软件来进行实时手动测试。
·测量参数包括：电压、电流、功率（损耗）、功率因数和电容。测量结果能自动存储在电脑中，但是可以通过usb存储器或打打印机来下载。

delta4310 12kv变压器介质损耗测试系统产品特点
·轻便式两部分设计，总重量为17kg+23kg.便于运输和携带
·使用先进的技术，即使在干扰强烈的环境也能快速*地给出结果。
·带有*先进的功能，如温度校准，自动电压探测，industry leading frequency range of 1-500hz
·带有自动和手动操作，使用简单，设置方便
·powerdb™ 软件使数据储存、分析非常方便，并能存储别的仪器的测试数据
·独特的测试信号—delta4310可变的输入频率使测试信号异于工频，能过滤掉很多干扰信号。
·高干扰抑制能力—硬件上使用*先进的技术来过滤响应信号中的干扰信号，能抑制高达15ma的干扰电流，甚至是信号和噪音之间的比率高达1：20，测试结果也能非常*。
·*的频率范围（1—500hz）—可变的输入频率使测试信号异于工频,能很好的消除工频干扰信号。
·独特的温度校准（专利申请中）—能让用户知道测试样品的实际温度。通过温度换算，*可以正确的评估样品的绝缘状态。
·自动电压探测（专利申请中）—
·快速测试时间—动态干扰抑制能减少实际测试时间。

delta4310 12kv变压器介质损耗测试系统产品应用

·电力变压器
·配电变压器
·互感器
·旋转电机
·液体绝缘
·套管
·电缆
·电容
·断路器
·电涌放电器

delta4310 12kv变压器介质损耗测试系统测试能力

·功率因素
·介质损耗
·励磁电流
·自动损失角增量
·频率扫描
·功率损耗
·电感
·电容
·电压
·电流

·匝数比（需要可选附件）

powerdb软件
·让使用者运行标准自动测试
·保存和查看数据方便—数据会和所有的历史数据一起以xml格式保存。这样使用者*能查看几年前的测试数据。
·分析和趋势观察—使用者可以实时的调出上一次测试的结果和现在的进行比较，看过了一段时间以后，测量值有什么变化。
·简单输入历史数据—甚至是别的仪器测试的数据。
·友好使用界面—便于操作
·有疑问的数据会被用红色标示出来
·变压器参数简单查看—通过一个用户设置菜单
·能和其他的变压器测试仪器联合起来使用，如mlr10(漏电抗，电容)，ttr系列（变压器匝数比）,mto 210 （变压器直组），mit/s1系列（直流绝缘电阻），mct系列（ct测试仪）。

delta4310 12kv变压器介质损耗测试系统设置和操作

·自动和手动操作—delta4110进行介质损耗和自动损失角增量测试。测试会自动按照设置的程序进行测试，并自动保存测试结果。也用delta控制软件来进行实时手动测试，这里使用者需要手动设置测试参量。
·连接简单—彩色标示连接线
·非常安全—简单和安全的互锁设施
·运输手推车（可选）— 大的轮子，轻便的质量，并可折叠。

delta4310 12kv变压器介质损耗测试系统规格

delta4310 内嵌电脑系统的绝缘诊断系统
(delta4300控制单元和delta4010高压单元)

DELTA4000订购信息

产品 / 附件（数量）	产品目录编号
DELTA4110 绝缘诊断系统（含 DELTA4100 控制单元和 DELTA4010 高压单元）	DELTA4110
DELTA4310 绝缘诊断系统（含内置计算机，含 DELTA4300 控制单元和 DELTA4010 高压单元）	DELTA4310
标配附件 - 高压引线：21 米（70 英尺），双重屏蔽	30012-11
标配附件 - 测量引线，红色标识	25572-1
标配附件 - 测量引线，蓝色标识	25572-2
标配附件 - 接地线：9 米（30 英尺）	2002-131
标配附件 - 输入电源线 25A（欧盟标准）	17032-23
标配附件 - 输入电源线 16A（美国标准）	17032-20
标配附件 - 输入电源线 16A（英国标准）	17032-21
标配附件 - 输入电源线 16A（无插头）	17032-22
标配附件 - 安全手动开关，联锁装置 #1：18 米（60 英尺）	1001-850
标配附件 - 安全手动开关，联锁装置 #2：2.5 米（8 英尺）	1001-851
标配附件 - 高压单元电源线，1 米（3 英尺）	2002-132
标配附件 - 高压单元控制线，1 米（3 英尺）	2002-133
标配附件 - 接地线，1 米（3 英尺）	2002-134
标配附件 - USB 电缆，2 米（7 英尺）	CA-USB
标配附件 - 以太网电缆，CAT 5 类，2 米（7 英尺）	36798
标配附件 - 控制单元软质缓冲便携箱（1 个）	2001-766
标配附件 - 高压单元软质缓冲便携箱（1 个）	2001-766
标配附件 - 高压电缆软质收纳箱	2001-507
标配附件 - 其他电缆 / 附件软质收纳箱	2001-506
标配附件 - 用户手册	81331
标配附件 - 应用指南	81332
标配附件 - 保修（1 年）	-
标配附件 - PowerDB *版软件	-
可选软件 - PowerDB 版软件（USB 加密狗版）	DB1001S-A
可选软件 - PowerDB 版软件（软密钥版）	DB1001-A
延长保修与年度支持服务 - 优先访问年度支持计划	D4K-P-ACCESS
延长保修与年度支持服务 - 产品保修	Y12-WARRANTY
延长保修与年度支持服务 - 培训服务	D4K-TRAINING
延长保修与年度支持服务 - PowerDB 软件维护与升级服务	D4K-SOFTWARE
延长保修与年度支持服务 - 24/7 技术支持服务	D4K-TECHSUPPORT
延长保修与年度支持服务 - 工程咨询与结果分析服务	D4K-ENGCONSULT
延长保修与年度支持服务 - 备用设备与附件服务	D4K-LOANER
可选附件 - 安全脚踏开关	1001-852
可选附件 - 外部闪光灯	Y37181
可选附件 - 外部闪光灯延长电缆，18 米（60 英尺）	1001-853
可选附件 - 两件式运输箱套件（含控制单元及附件箱 2001-746、高压单元及附件箱 2001-746）	1001-932
可选附件 - 三件式运输箱套件（含控制单元箱 2001-791、高压单元箱 2001-791、附件箱 2001-792）	1001-933
可选附件 - 运输推车 / CAL4000 校准箱组	1001-530、2002-137
可选附件 - 校准标准件运输箱	670635
可选附件 - 高压变比测试电容，单相（10nF，10kV）	36610
可选附件 - 高压基准电容（100pF，10kV）	36610-1
可选附件 - 高压基准电容（1000pF，10kV）	36610-2
可选附件 - 电容器便携箱	36610-CC
可选附件 - 电容器套件（含变比测试电容、2 个基准电容、便携箱）	36610-KIT2
可选附件 - 谐振电感	670600-1
可选附件 - 热敏 Pentax® 打印机，120V	36493-1
可选附件 - 热敏 Pentax® 打印机，240V	36494-1-KIT
可选附件 - 打印机用热敏纸（8.5 英寸 ×11 英寸）	36809-1
可选附件 - 打印机用热敏纸（A4 规格）	36809-2
可选附件 - 油测试槽	670511
可选附件 - 热套带（3 条）	670505
可选附件 - 套管抽头连接器（2 个）	670506
可选附件 - 外部温湿度探头	2002-138
可选附件 - USB 条形码扫描枪及软件	36528
可选附件 - 附件套件（含热套带 3 条、外部温湿度计、0.75 英寸套管抽头连接器 1 个、1 英寸套管抽头连接器 1 个、迷你套管抽头连接器 2 个、“J” 型探头套管抽头连接器 1 个、1 米非绝缘短路引线 3 条、2 米非绝缘短路引线 3 条）	670501
可选附件 - 特殊长度电缆（可按需定制，详情请咨询工厂）	-
其他变压器测试产品 - 泄漏电抗测试设备	MLR
其他变压器测试产品 - 三相变比测试设备	TTR
其他变压器测试产品 - 绕组电阻测试设备	MTO
其他变压器测试产品 - 扫频响应分析（SFRA）设备	FRAX
其他变压器测试产品 - 介损频率响应（DFR）与湿度评估设备	IDAX
其他变压器测试产品 - 直流绝缘测试设备	MIT/S1
其他变压器测试产品 - 电流互感器测试设备	MCT

DELTA4310 12KV变压器介质损耗测试系统规格：

供电电源：	100-240 V ± 10 %, 50/60 Hz, 16 A max
输出电源：	0 to 12 kV, 连续可调
测试频率范围：	45-70 Hz (12 kV)
	15-400 Hz (4 kV)
	1-500 Hz (250V)
输出功率：	3.6 kVA
输出电流：	300 mA (4 分钟)
	100mA (连续)
	如果使用可选的 Resonating Inductor, 编号 670600，电流输出能达到4A。
测量范围
电压：	25 V 到 12 kV, 1 V 分辨率
电流：	0 到 5 Amps, 0.1 μA 分辨率. 可测2.5KV，10KV等效电流
电容：	0 到100 μF, 0.01 pF *大分辨率
电感：	6H 到 10MH, 0.1 mH 分辨率
功率因素：	0 到 *
介损角：	0 到 *
功耗：	0—2kw
有效功率：	0—100KW 当等效于10KV，*大分辨率 0.1mW，测量值可等效成为2.5KV或10KV的值
独特的温度校准：	从 5°C 到 50°C （标准为 20°C时测试值）
*度
电压：	±（读数的1%＋1位）
电流：	±（读数的1%＋1位）
电容：	±（读数的0.5%＋1pf）
电感：	±（读数的0.5%＋1mH)
功率因素：	±（读数的0.5%＋ 0.02%)
介损角：	±（读数的0.5%＋ + 0.02%)
功耗：	±（读数的1% 1mW)
测试
测试模式：	UST: 测试不接地设备（正接法）
	UST-R: UST: 红色测量, 蓝色接地
	UST-B: UST:蓝色测量,红色接地
	UST-RB: UST: 红色和蓝色测量
	GST: 测试接地设备（反接法）
	GST-GND: GST: 红色和蓝色接地
	GSTg-R: GST: 红色悬空, 蓝色接地
	GSTg-B: GST: 蓝色悬空, 红色接地
	GSTg-RB GST: 蓝色和红色悬空
	抗干扰性
静电:	能抑制高达15mA的干扰电流，甚至是信号和噪音之间的比率高达1：20
电磁:	500 μT, @ 50 Hz 在任何方向
电脑接口：	以太网和 USB
PC Requirements
DELTA4110	操作系统: Windows XP/Vista/7
	处理器: *低 Pentium 1 GHz
	内存: *低 1024 Mb RAM
	硬盘: *低 1 Gb
	接口: 以太网和USB
DELTA4310	内置PC 带8.4’’彩色 VGA显示屏, 全 QWERTY 键,
	方向键和操作杆操作 (也可以外接鼠标)
	通讯/控制/数据管理软件：PowerDB 和 DELTA 控制软件
安全标准：	IEC / ANSI 61010-1
环境
温度	操作: -20 — +55°C
温度	储存: -50 — +70°C
相对湿度	操作: 0 — 95% 非凝结
相对湿度	储存: 0 — 95%非凝结
抗震标准：	ASTM D999.75
EMC：	EN 61326
尺寸：	控制部分: 290 x 290 x 460 mm
尺寸：	高压输出部分: 290 x 290 x 460 mm
重量	DELTA4100 控制部分: 14 kg
	DELTA4300控制部分: 15 kg
	DELTA4010 高压输出部分:22kg
	电缆: 15 kg
