日本adphox XT-281电晕放电测试仪由爱仪器仪表网代理，该产品可以检测闪络和电量放电。闪络放电会消耗大量能量，并伴有光和声，对产品或组件造成严重损坏，导致瞬时或短期故障。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

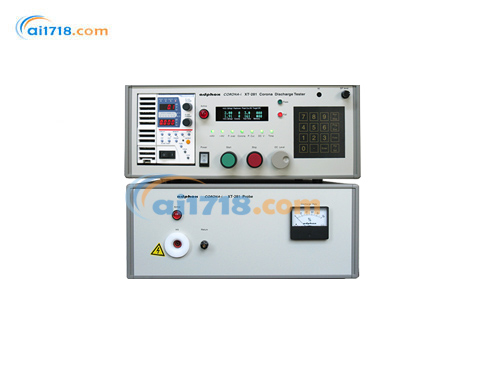

日本adphox XT-281电晕放电测试仪产品简介

电器中。近年来，除了家用电器外，电机在混合动力汽车和电动汽车领域也得到了广泛应用。传统上，电机绝缘测试采用直流和商用频率进行。然而，由于逆变器施加的是重复脉冲电压，因此需要新的测试方法和设备。

此外，这些产品中使用的变压器、线圈、印刷电路板、连接器和连接电缆等组件也需要进行高频高压测试。XT-281 电晕放电测试仪可以对上述测试对象施加类似于实际逆变器重复脉冲电压的测试电压，并进行放电测试以评估其绝缘性能。XT
-281 电晕放电测试仪可以检测闪络和电量放电。闪络放电会消耗大量能量，并伴有光和声，对产品或组件造成严重损坏，导致瞬时或短期故障。
另一方面，电晕放电是由空气电离引起的，由于其影响较弱，产品或部件在短时间内发生故障的情况 "很少见"。然而，电晕放电产生的臭氧氧化作用以及高温损伤会导致绝缘性能随时间推移而下降，*终导致火花放电和故障。

产品特点

宽频高压测试能力
支持 33kHz~200kHz 测试频率与 0.5kV₀-p~5.0kV₀-p 测试电压，可*模拟逆变器实际脉冲电压环境，覆盖家电、新能源汽车等多场景高频高压绝缘测试需求。
双维度放电检测
可同时检测火花放电（统计 0-127 次放电次数）与电晕放电（以 0-* 百分比显示放电率），全面评估绝缘瞬时故障与长期老化风险。
适配多样负载特性
兼容容性负载（≤2nF）与感性负载（200μH~3mH），通过内置电感 / 电容调节谐振频率，对绕组、线圈、印刷电路板等组件均能生成稳定衰减正弦波。
可视化波形监测
配套波形监测终端可实时输出高压波形、放电波形、峰值电流与同步信号，便于分析放电机理与绝缘劣化过程，为故障定位提供直观数据。
工业级稳定耐用
采用间歇脉冲施加方式（500 脉冲 / 秒），主机与探头盒均为 430×470×180mm 标准化尺寸，整机重量 32 公斤，功耗 500VA，满足实验室与产线长时间连续测试需求。

使用场景

新能源汽车电机绝缘检测
对混合动力 / 电动汽车驱动电机、车载变压器及高压线束进行高频脉冲测试，评估电晕放电对绝缘的长期损伤，保障车载高压系统安全。
变频家电质量管控
用于空调、洗衣机、冰箱等变频家电的电机、线圈组件出厂测试，模拟逆变器脉冲电压环境，提前识别火花放电与电晕放电缺陷，提升产品可靠性。
电力电子组件研发验证
在印刷电路板、连接器、高压电缆等电力电子组件研发阶段，检测高频高压下的绝缘薄弱点，优化设计方案，缩短产品迭代周期。
工业设备维护诊断
对工业变频器、伺服电机等在役设备进行定期绝缘检测，通过电晕放电率变化趋势分析，预判绝缘老化风险，避免突发故障停机。
实验室材料性能研究
用于绝缘材料、电磁线等新材料的耐电晕性能测试，量化不同材料在高频脉冲下的放电特性，为新型绝缘材料开发提供数据支撑。

操作说明

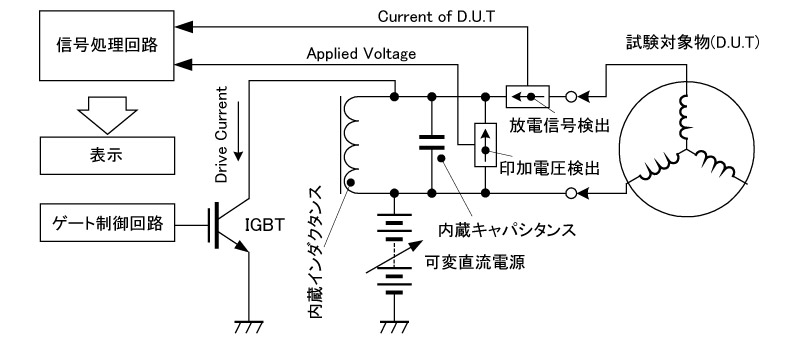

基本电路

当栅极电压导通一段时间后，流过 IGBT 的电流会随时间增加。此时流过的电能主要转化为磁能，并存储在内置电感中；如果被测物体是感性的，则存储在其线圈中。

当 IGBT 关断时，磁能转换回电能，产生高电压。该高电压会在由内置电感、内置电容和被测物体组成的电路中产生谐振，形成一个逐渐衰减的振荡波形。
如果被测物体的寄生电容本身*导致较高的谐振频率，则可以利用内置电容来调节振荡频率。此外，即使被测物体是容性的，例如绕组和铁芯之间，内置电感也能产生衰减的正弦波。

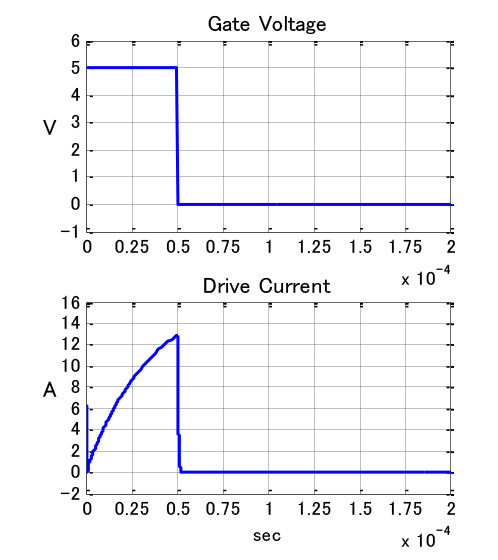

各部分的电压和电流（仿真）

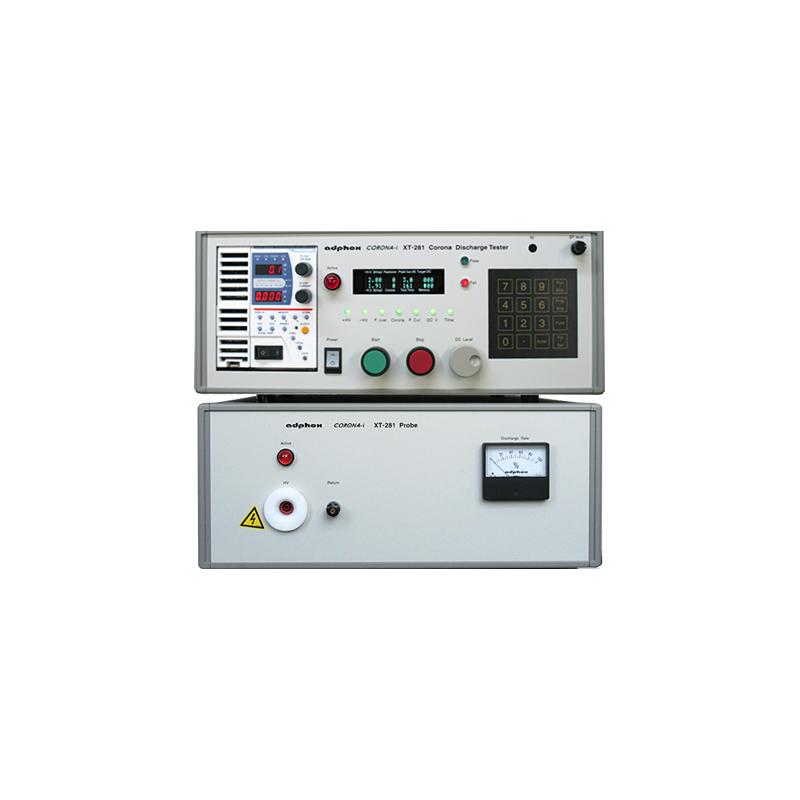

日本adphox XT-281电晕放电测试仪技术参数

项目	规格详情
测试频率	33kHz 至 200kHz
测试电压	0.5kV₀-p 至 5.0kV₀-p
可测试负载	电容 2nF 或更小；电感 200μH 至 3mH
电压施加方式	间歇正弦波应用（衰减正弦波）
高压脉冲间隔	间歇施加，频率为 500 脉冲 / 秒
火花放电测量	统计并显示火花放电次数（0-127）
电晕放电测量	计算电晕放电率，以百分比（0-*）显示（详见技术手册）
波形监测终端	可监测高压波形、火花放电波形、电晕放电波形、峰值电流、同步信号
