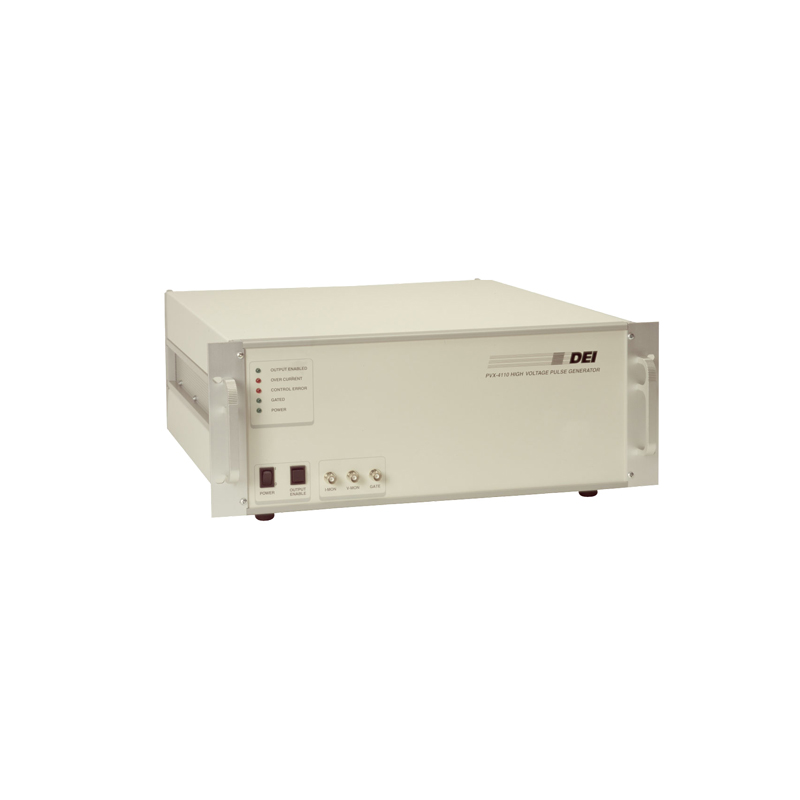

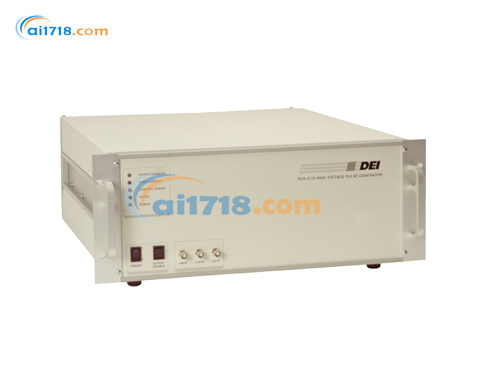

美国DEI PVX-4110脉冲发生器产品简介
PVX-4110 脉冲发生器可产生*高达 10000V 的高速高压波形，针对高阻抗容性负载优化设计，非常适用于为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。其坚固且多功能的设计，也可*适配功率管栅极、普克尔盒、Q 开关、声换能器、微通道板、光电倍增管和像增强器的脉冲或选通驱动。PVX-4110 *的脉冲保真度，能将所有搭载该设备的系统性能发挥至*优。
该设备可生成幅值 10000V 的输出电压脉冲，上升沿和下降沿时间均小于 60 纳秒，向容性负载输出的电压脉冲平顶度*，可实现直流连续输出。既能生成从地电位到 + 10000V 或从地电位到 - 10000V 的单端输出脉冲，也可通过同时接入低压电源（VLow）和高压电源（VHigh），生成以偏离地电位的直流电压为基准的脉冲。该直流偏置电压范围为 - 10000V 至 + 10000V，电源输入电压*大压差≤10000V。
PVX-4110 需外接 TTL 门控信号、高压直流电源，可按需接入直流偏置电源。输出脉冲的宽度和频率由门控信号控制，脉冲输出电压幅值由输入直流电源的电压幅值调节。
当输入门控信号为高电平时，高压电源（VHigh）与输出端连通；当输入门控信号为低电平时，低压电源（VLow）与输出端连通。因此，若对输入门控信号进行逻辑反相处理，使设备未触发脉冲时门控信号保持高电平，门控信号跳转为低电平时低压电源（VLow）接入输出端，即可生成负向脉冲。
PVX-4110 前面板配备状态指示 LED 灯，可实时监测发生器工作状态；前面板的电压和电流监测接口，能直接实时观测输出电压和电流波形，无需外接高压示波器探头。
本脉冲发生器采用直接耦合、风冷式固态半桥（图腾柱）设计，脉冲上升沿和下降沿速度一致，功耗低，且几乎无过冲、下冲和振铃现象。内置过流检测与关断电路，可有效保护设备，避免因负载或互连电缆出现电弧、短路造成损坏。控制与保护逻辑电路、辅助电源、储能模块及输出网络均集成于 PVX-4110 机身内部，可直接与负载连接，无需在脉冲发生器与负载之间增设串联 / 并联电阻、阻抗匹配网络，也无需额外配置储能模块（电容组），相关功能均由设备内部集成实现。

产品特性
脉冲输出范围：0 至 ±10000V
上升沿与下降沿时间：＜60 纳秒
脉冲宽度：200 纳秒至直流连续
专为偏转板、栅极及其他容性负载驱动优化设计
具备电弧、短路及负载瞬态保护功能
配备电压与电流监测输出接口

应用场景
广泛应用于飞行时间质谱仪、加速器的粒子束静电调制，也适用于普克尔盒、Q 开关、光电倍增管、微通道板等器件的脉冲 / 选通驱动，同时可满足功率管栅极、声换能器等设备的高压脉冲驱动需求。

美国DEI PVX-4110脉冲发生器技术参数

参数项	*大值	*小值	调节方式
脉冲输出电压	±10000V（VHigh - VLow）	0V	由输入电源电压调节
脉冲上升 / 下降沿时间	——	＜60 纳秒（10%~90% 幅值）	——
脉冲宽度	直流连续	＜200 纳秒	由输入门控信号控制
脉冲重复频率（PRF）	10kHz	单脉冲	由输入门控信号控制
*大平均功率	100W（VHigh + VLow）	——	——
*大占空比	连续	——	——
脉冲平顶跌落	＜1%	——	——
过冲 / 下冲	＜5%	——	——
脉冲抖动	＜1 纳秒（脉冲间）	——	——
输出连接器	LEMO ERA.3S.415.CTL，后置面板	——	——
标配输出电缆	4 英尺 RG-11 电缆	——	——

输入直流电压（+VIN，VHigh）- 需用户自备
**大值：+10000V
**小值：-10000V
相对*大值：高于 VLow 电压 10000V
连接器：LEMO ERA.3S.415.CTL，后置面板
输入直流电压（-VIN，VLow）- 需用户自备（仅输出偏置时使用）
**大值：+10000V
**小值：-10000V
连接器：LEMO ERA.3S.415.CTL，后置面板
输入门控信号 - 需用户自备
门控信号电平：+5V±1V，适配 50Ω 阻抗
连接器：BNC 接口，前置面板
电压与电流监测接口
电压监测：分压比 2000:1，适配 1 兆欧阻抗，BNC 接口
电流监测：转换比 10A/V，适配 50Ω 阻抗，BNC 接口
通用参数
输入交流电源：90-240VAC，50/60Hz
外形尺寸：19 英寸宽 × 7.0 英寸高 × 21.5 英寸深（48.25cm × 17.8cm × 54.6cm）
重量：约 24 磅（11 千克）
