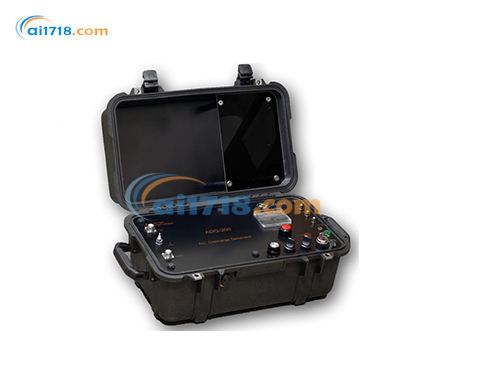

俄罗斯ERSTED ADG-200-2电弧放电发生器由爱仪器仪表网代理,本产品用于配合 TDR RI-407 / TDR-107 / TDR- 109 和其他品牌的TDR (支持 ARM 和ICE )寻找故障点,扩展了定位高阻故障点的能力。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
ADG - 200 - 2 电弧放电发生器专为与 TDR(如 RI - 407、TDR - 107、TDR109 )及支持 ARM 和 ICE 方法的第三方 TDR 设备配合进行电缆故障定位而设计。它主要用于检测 10kV 及以下电力电缆的高阻抗故障,通过为先进的无损检测技术创造条件,大幅提升了这些 TDR 设备对低压 TDR 方法难以定位的高阻抗缺陷的检测能力。
ADG-200-2电弧放电发生器测量方法:
•设备为 10 kV 电力电缆上的高阻故障(没有击穿绝缘)搜索等非破坏性的应用提供了必要条件•TDR RI-407, TDR-107, TDR-109 采用 电弧反射法 (ARM)
•TDR RI-407, TDR-109 采用 脉冲电流法 (ICE)
功能协同性强:与特定 TDR 设备搭配使用,支持电弧反射法(ARM)和脉冲电流法(ICE),借助这两种方法,可实现对高阻抗故障的*定位,拓展了 TDR 设备在检测高阻抗缺陷方面的能力 。
供电自主性:采用自主供电(电池)方式,无需依赖外部电源,使用不受场地电源限制,方便在各种复杂环境下工作,提高了设备使用的灵活性和便捷性。
小巧轻便:尺寸为 520x320x300mm,重量 17kg,体积小且重量轻,整套设备可轻松放入汽车后备箱,便于携带至不同工作现场,满足现场检测需求 。
电压调节特性:输出电压范围为 0 - 10kV,设有 4kV 和 10kV 两个电压等级,可根据实际检测需求选择合适的电压,以适应不同的电缆故障检测场景。
充电模式灵活:具备两种充电模式,当泄漏电流小于 10mA 时,可直接给电缆充电(AUTO 模式);当泄漏电流大于 10mA 时,可给内置电容器充电(MANUAL 模式),这种灵活的充电模式提高了设备在不同电缆故障情况下的适用性。
储能及稳定性能:内置 4μF/10kV 的存储电容器,*大存储能量 200J,能为检测提供充足能量。电弧稳定时间在 1ms - 10ms 之间(取决于外部条件),保证了检测过程中电弧的稳定性,进而确保检测结果的可靠性 。
安全电压设计:对连接 TDR 的所有低压连接器设置了*大允许脉冲电压,TDR 连接器为 60V,WAVE 连接器为 120V,TRIG 连接器为 20V,有效保障了设备和操作人员的安全。
宽温工作范围:工作温度范围为 - 20°C 至 + 40°C,能适应多种环境条件,可在不同气候地区和工作场景下稳定运行 。
ADG-200-2产品规格 |
|
输出电压范围 | 0 … 10 kV |
输出电压水平 | 4 kV, 10 kV |
充电模式 |
直接电缆充电 (自动), 用于泄露电流 <10 mA 为内置充电器充电 (手动), 用于泄露电流 >10 mA |
内置电容器 | 4 μF / 10kV |
内置电容*大储能 | 200 J |
燃弧稳定时间 | 1 ms … 10 ms (取决于外部条件) |
用于连接 TDR 的低压连接器上允许的*大脉冲电压 |
TDR 连接器: 60 V WAVE 连接器: 120 V TRIG 连接器: 20 V |
供电 | 自供电 (电池 ) |
一次充电可以释放 “电弧” 次数 | 100 |
使用温度 | -20 °C - +40 °C |
尺寸 | 520x320x300 mm |
重量 | 26kg |
ADG-200-2参数文档 |
|

-
