美国DEI PVX-2506脉冲发生器由爱仪器仪表网代理,本产品专为半导体器件的脉冲伏安（电流 - 电压）特性表征设计，工作规格可达 50 伏、10 安，也适用于其他需要大电流、精密电压脉冲的应用场景。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

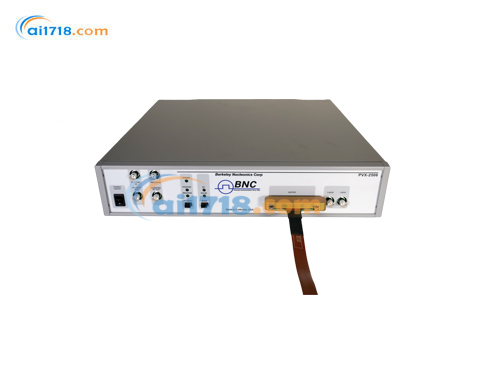

美国DEI PVX-2506脉冲发生器产品简介
配备仪器级模拟电压和电流监测器，适配数据采集专为半导体器件的精密脉冲驱动设计，满足脉冲伏安特性表征需求
PVX-2506 脉冲发生器专为半导体器件的脉冲伏安（电流 - 电压）特性表征设计，工作规格可达 50 伏、10 安，也适用于其他需要大电流、精密电压脉冲的应用场景。
半导体器件的伏安特性受频率和温度影响。曲线追踪仪及其他 “直流” 测试系统的常规测试方式为：在一系列栅极电压区间内逐点测试，且在每个栅极电压下，于测量范围内扫描漏极电压。这种测试方式下，器件在每个测试点基本都会达到热平衡和电子（半导体陷阱）平衡，所得到的测试特性与器件实际射频工作特性存在差异。
通过 PVX-2506 对器件施加脉冲，并在脉冲持续期间完成测量，可在器件升温前获取测试数据。这一方式规避了传统 “直流” 测试带来的热效应影响，测得的特性更贴近器件高频工作状态，同时不会激活半导体 “陷阱”。
PVX-2506 采用双向金属 - 氧化物半导体场效应管（MOSFET）输出级设计，搭载迪伊仪器（DEI）的 DE 系列高速功率场效应管。该设计可实现快速的上升沿和下降沿，过冲、下冲及振铃现象极小，且建立时间短。经*控制的电压波形，能使被测器件（DUT）在数百纳秒内稳定至设定电压，确保可在器件开始升温前完成伏安特性测量。
本设备可施加静态（偏置）电压，使被测器件保持在非零电压状态，再向该电压基础上叠加正向或反向脉冲。PVX-2506 需接入外部栅极输入信号、脉冲正压（VHIGH）电源，亦可选配静态低压（VLOW）直流电源。输出脉冲的宽度和频率由输入栅极信号控制，输出电压幅值则由输入脉冲正压电源的幅值及选配的静态低压直流电源幅值共同调控。

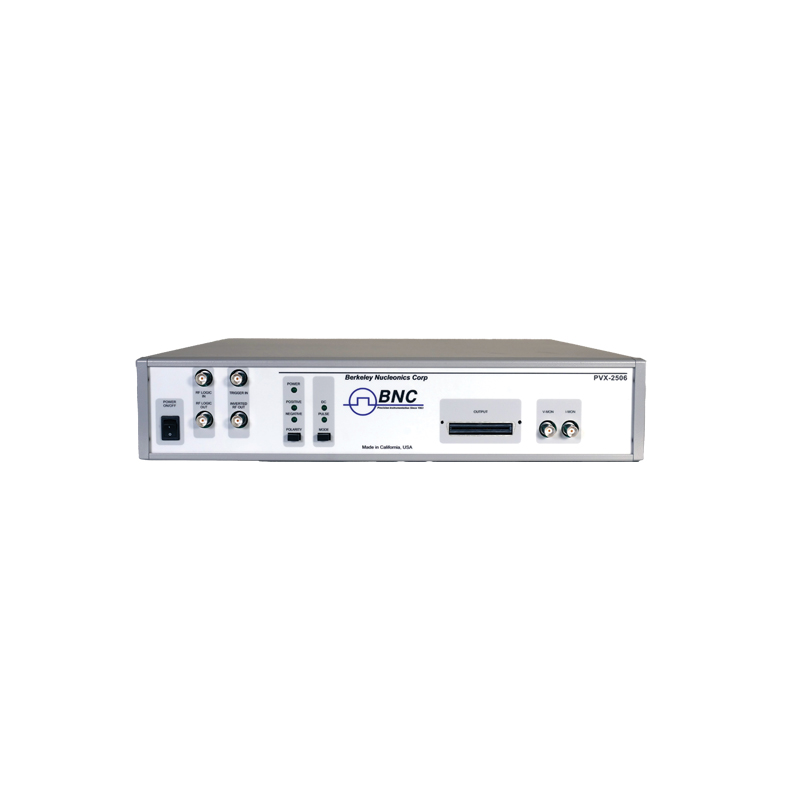

设备前面板配备控制和监测组件，支持脉冲模式运行，也可切换至直流模式 —— 直流模式下，脉冲正压电源产生的直流电压将直接施加于被测器件。设备内置仪器级电压和电流探头，方便开展脉冲数据采集工作。
输出脉冲通过一款创新型低阻抗电缆传输，该电缆的设计可保证输出脉冲的保真度，无脉冲失真、振铃现象，同时为脉冲发生器与被测器件或偏置三通的连接提供便捷方式。本脉冲发生器采用直接耦合、风冷式固态设计，上升沿和下降沿速度一致，功耗低，过冲、下冲及振铃现象均极轻微；内置过流检测和关断电路，可防止因负载或互连电缆出现电弧、短路问题对设备造成潜在损坏。

产品特点
高规格输出，支持 50V/10A 精密脉冲，脉冲宽度＜1μS 至 100μS
响应速度快，50V 下上升沿＜200nS，建立时间＜400nS，波形失真小
双模式工作，可切换脉冲 / 直流模式，支持静态偏置电压施加
配备仪器级电压 / 电流监测，BNC 接口适配数据采集，监测精度高
防护性强，内置过流检测关断电路，风冷固态设计，功耗低
灵活调控，脉冲参数由外部栅极信号控制，支持单脉冲至 50KHz 频率

应用场景
PVX-2506 精密脉冲发生器核心适用于半导体器件的脉冲 I-V 特性表征，可规避传统直流测试的热效应与半导体陷阱激活问题，*还原器件高频工作下的真实特性；同时也适用于各类需要大电流、高精度电压脉冲的测试场景，如电子器件脉冲性能检测、射频器件特性验证等，配套的监测组件与低阻抗输出电缆，可满足实验室*的脉冲数据采集与测试需求。

美国DEI PVX-2506脉冲发生器技术参数
所有规格均为接 4 英尺输出电缆、5 欧姆负载下的测试值
输入
直流*高值：75 伏（浮地）直流*低值：0 伏输入连接器：后部面板螺丝端子
输出
*高规格：50 伏 / 10 安*低值：0 伏*大电流：10 安调节方式：由脉冲输入信号控制脉冲上升沿时间：50 伏下＜200 纳秒（10%-90% 幅值）典型建立时间：＜400 纳秒（含上升沿时间）脉冲宽度：＜1 微秒至 100 微秒，由栅极输入信号控制频率范围：单脉冲至 50 千赫，由输入栅极信号控制*大占空比：0.50（50%）输出连接器：8 针大电流 D 型连接器
监测输出
电压监测：输出比 1V/V，适配 1 兆欧负载电压监测连接器：前部面板 BNC 接口电流监测：输出比 0.1A/V，适配 1 兆欧负载电流监测连接器：前部面板 BNC 接口
控制脉冲输入
信号源：外部输入输入电平：+5 伏 ±1 伏，适配 50 欧姆负载上升沿时间：＜20 纳秒栅极输入连接器：前部面板 BNC 接口电压监测连接器：前部面板 BNC 接口
通用参数
尺寸：19 英寸机架式安装，8.89 厘米 ×43.18 厘米 ×40.64 厘米（3.5 英寸 ×17 英寸 ×16 英寸）供电电源：100-240 伏交流，50/60 赫兹
* 所有技术规格若有变更，恕不另行通知
典型测试波形
50 伏、10 安、5 欧姆负载下的 1 微秒典型输出波形50 伏、10 安、5 欧姆负载下的典型上升沿及建立时间波形50 千赫、50% 占空比、50 伏、10 安、5 欧姆负载下的典型波形
