美国DEI PVX-4000-2kV-EX脉冲发生器-爱仪器仪表网

美国DEI PVX-4000-2kV-EX脉冲发生器由爱仪器仪表网代理,本产品是一款风冷式高压脉冲发生器，针对高阻抗容性负载做了优化设计，非常适用于为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

美国DEI PVX-4000-2kV-EX脉冲发生器产品简介
精密脉冲控制

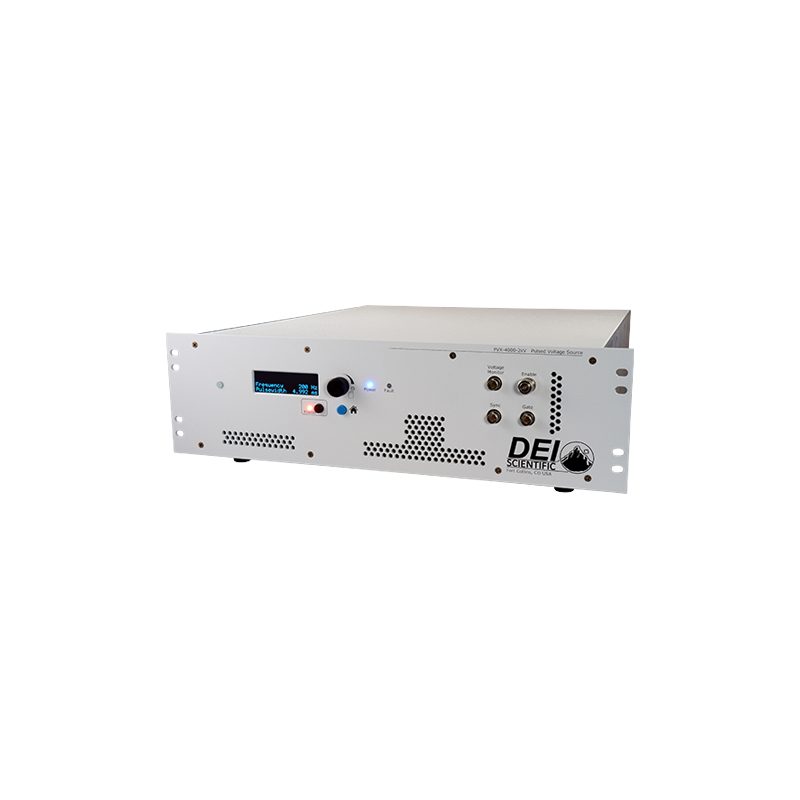

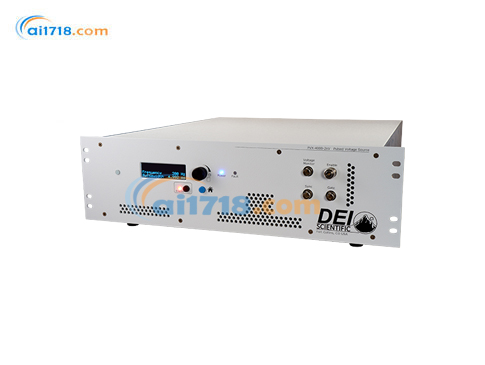

PVX-4000-2kV-EX 是一款风冷式高压脉冲发生器，针对高阻抗容性负载做了优化设计，非常适用于为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。
系统运行
PVX-4000-2kV-EX 系统需搭配外部高压电源使用，通过外部高压电源，输出电压可在 0 V 至 ±2000 V 范围内调节。内部触发源支持 2% 至 98% 的占空比，以及 40 Hz 至 30000 Hz 的重复频率。
若使用内部触发源，调节频率时将保持占空比不变，同时显示屏会更新新的脉冲宽度。建议先调节频率，再调节脉冲宽度。
使用外部触发源时，支持 500 纳秒至 * 占空比的脉冲宽度，以及单脉冲至 600 千赫的重复频率。
计算机接口
针对自动化应用场景，该仪器可通过 RS-232 和 USB 计算机接口实现全面控制。设备内部的非易失性存储器可存储多达 5 种系统配置，可快速调取常用配置参数。
控制信号
设备前面板配备了便捷的 BNC 接口，可实现 PVX-4000-2kV-EX 的外部触发，栅极输入阻抗为 50 欧姆。
系统设有同步输出接口，可与其他设备互联，同步输出的脉冲与输出电压脉冲的上升沿保持同步，同步输出阻抗为 50 欧姆。
将示波器设为 1 兆欧终端匹配，通过电压监测 BNC 接口即可轻松实现系统监测。

产品特点
风冷式高压脉冲源，输出 0~±2000V，电压过冲＜2%
升降沿速度快，*高≤50ns，适配高阻抗容性负载
内 / 外双触发模式，*高重复频率 600kHz（外触发）
支持 RS-232/USB 程控，可存储 5 组常用配置
配备 BNC 监测 / 同步接口，触发与监测便捷
紧凑轻量化（7kg），宽电压供电，适配多工况

应用场景
专为飞行时间质谱仪、加速器的粒子束静电调制设计，驱动引出栅极与偏转板实现高精度脉冲控制。

订购信息
PVX-4000-2kV-EX 主机
PCA-9400 系统线缆（3 根输入 / 输出线）
PCA-9410 BNC 短路连接器（1 个）

美国DEI PVX-4000-2kV-EX脉冲发生器技术参数
脉冲特性

输出电压范围	0 V 至 ±2000 V
电压过冲	＜2%
电压上升 / 下降时间	500 V 至 2000 V 区间≤50 纳秒
电压上升 / 下降时间	200 V 至 500 V 区间≤100 纳秒；-500 V 至 - 2000 V 区间≤50 纳秒
输出功率	参考安全工作区曲线

重要提示：正、负高压输入电平之和的*不得超过 2000 V，需降低任一通道的高压输入以满足总电压≤2000 V 的要求，计算公式如下：

正负

内部触发

指标	参数规格
频率范围	40 Hz 至 30000 Hz
频率分辨率	40 Hz 至 1000 Hz：10 Hz；1100 Hz 至 30000 Hz：100 Hz
占空比	2% 至 98%
脉冲宽度分辨率	40 Hz 至 1000 Hz：6.4 微秒；1100 Hz 至 5000 Hz：0.4 微秒；5100 Hz 至 30000 Hz：0.05 微秒

外部栅极触发

指标	参数规格
频率范围	单脉冲至 600 kHz
触发脉冲宽度	500 纳秒至 * 占空比
终端匹配阻抗	50 Ω

连接器输入电平

BNC 接口：0 V 输入 = 输出脉冲关闭；+5 V 输入 = 输出脉冲开启

监测接口

指标	参数规格
电压监测比例	典型值 1000 V/10 V，详见注释 3
电压监测终端匹配	1 MΩ
电压监测连接器	BNC
同步信号终端匹配	50 Ω
同步信号连接器	BNC
输出电压电平逻辑	0 V 输出 =- 高压输出脉冲；＜+3.3 V 输出 =+ 高压输出脉冲

使能输入：BNC 连接器，支持外部干接点闭合，或使用工厂标配的 BNC 短路插头。

高压连接器

脉冲输出连接器：Winchester Kings 10 kV 型，后置面板 1065-2 插头
直流高压输入连接器：Winchester Kings 10 kV 型，后置面板 1065-2 插头

电源规格

指标	参数规格
电压要求	100 VAC 至 120 VAC±10%；220 VAC 至 240 VAC±10%
电网频率	50 Hz 至 60 Hz
功耗要求	100W
交流连接器类型	NEMA C-14

通用参数

指标	参数规格
尺寸（高 × 宽 × 深）	15 厘米 ×49 厘米 ×52 厘米
重量	7 千克
工作温度	15℃至 35℃
计算机通信参数	RS-232 和 USB 接口，波特率 115200、8 个数据位、无奇偶校验、1 个停止位、无流控
