美国DEI PVX-4130脉冲发生器产品简介

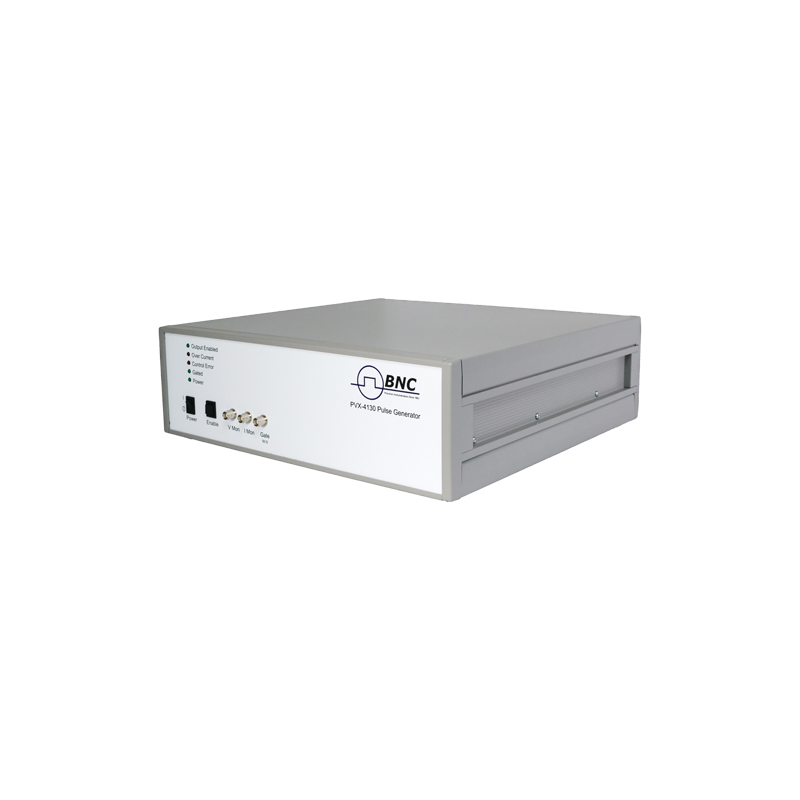

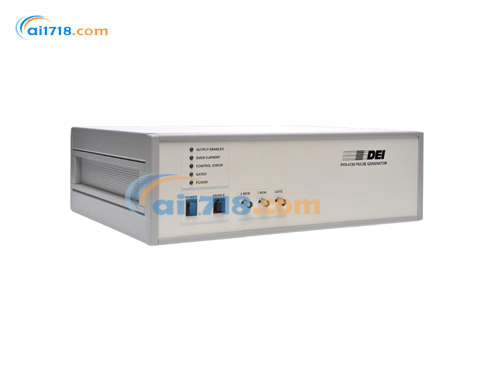

PVX-4130 脉冲发生器可产生*高 6000V 的高速高压波形，专为高阻抗容性负载优化设计，非常适用于驱动飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板。其坚固且多功能的设计，也适用于功率管栅极、普克尔盒、Q 开关、声换能器、微通道板、光电倍增管和像增强器的脉冲或门控驱动。PVX-4130 *的脉冲保真度，能优化其搭载的任何系统的性能。
该设备可生成 6000V 输出电压脉冲，上升和下降时间均小于 60 纳秒，在容性负载下可输出至直流的超平坦电压脉冲。可产生从地电位到 + 6000V 或从地电位到 - 6000V 的单端输出脉冲；同时通过接入低压（VLow）和高压（VHigh）两路电源输入，还能生成以偏离地电位的直流电压为基准的脉冲，该直流偏置电压范围为 - 6000V 至 + 6000V，电源电压*大压差≤6000V。
PVX-4130 需外接 TTL 门控信号、高压直流电源，也可按需接入直流偏置电源。输出脉冲的宽度和频率由门控信号控制，脉冲输出电压则由输入直流电源的幅值调节。
当输入门控信号为高电平时，高压电源（Vhigh）与输出端连通；当输入门控信号为低电平时，低压电源（Vlow）与输出端连通。因此，对输入门控信号进行逻辑反相，即可使 PVX-4130 产生负向脉冲 —— 设备未触发脉冲时门控信号保持高电平，门控信号跳转为低电平时，低压输入电源与输出端连通，进而生成负向脉冲。

产品核心特性
0 至 ±6000V 脉冲输出 | 上升 / 下降时间＜60 纳秒 | 脉冲宽度可至直流（*小＜150 纳秒）脉冲重复频率＞10kHz | 专为驱动偏转板、栅极及其他容性负载优化 | 具备电弧、短路和负载瞬态保护功能配备电压和电流监测输出端
PVX-4130 的前面板设有状态指示 LED，可实时监测发生器工作状态；前面板的电压和电流监测接口，能直接实时观测输出电压和电流波形，无需外接高压示波器探头。
该脉冲发生器采用直接耦合、风冷式固态半桥（图腾柱）设计，脉冲上升和下降速度一致，功耗低，且几乎无过冲、下冲和振铃现象。内置过流检测与关断电路，可防止负载或互连电缆出现电弧、短路时对设备造成潜在损坏。控制和保护逻辑电路、辅助电源、储能模块及输出网络均集成于 PVX-4130 机身内部，可直接与负载连接，无需在脉冲发生器和负载之间增设串联 / 分流电阻、阻抗匹配网络，也无需额外的储能模块（电容组），相关功能均由设备内部完成。

产品特点
输出 ±6000V 高压脉冲，上升 / 下降时间＜60ns（典型＜52ns），脉冲保真度高，几乎无过冲、下冲及振铃
专为高阻抗容性负载优化，支持几 pF 至数百 pF 容性负载，低容 / 低压下也可驱动阻性 / 感性负载
支持 0~±6000V 直流偏置脉冲输出，脉冲宽度＜150ns 至直流可调，重复频率*高 10kHz
内置电弧、短路及负载瞬态保护，集成过流检测关断电路，无需外接阻抗匹配及储能模块
配备前端电压 / 电流监测接口，无需高压示波器探头即可实时观测波形，操作便捷
风冷固态半桥设计，直接耦合输出，功耗低、稳定性强，脉冲间抖动＜1ns，传输延迟典型 160ns

应用场景
广泛应用于飞行时间质谱仪、加速器的粒子束静电调制，及普克尔盒、Q 开关、微通道板、光电倍增管等器件的高压脉冲驱动与门控控制。

美国DEI PVX-4130脉冲发生器技术参数

所有规格均为接 50 皮法容性负载、搭配 4 英尺（约 1.2 米）RF-58（50Ω）同轴电缆时的测试值

指标项	技术参数
输出端
*大输出值	+6000V（高压电源 - 低压电源）
*小输出值	0V
调节方式	由输入电源电压控制
脉冲上升 / 下降时间	＜60 纳秒，典型值＜52 纳秒（10%~90% 幅值）
脉冲宽度	＜150 纳秒至直流，由输入门控信号控制
脉冲重复频率（PRF）	单脉冲模式至 6000V 连续输出下 10kHz，*大值受功耗限制⁽¹⁾
*大平均功率	100W（高压电源 - 低压电源），环境温度超过 25℃时，每升高 1℃功率降额 2W⁽¹⁾
*大占空比	连续工作
脉冲下垂	＜1%
过冲 / 下冲	＜5%
传输延迟	典型值 160 纳秒
脉冲抖动	脉冲间＜1 纳秒
输出连接器及线缆	机背配备 Kings 10KV 高压连接器，标配 4 英尺（约 1.2 米）RG-58（50Ω）同轴电缆
输入直流电压 + Vin（Vhigh，用户自备）
**大值	+6000V
**小值	-6000V
相对*大值	高于低压电源（Vlow）6000V
相对*小值	高于低压电源（Vlow）0V
输入直流电压 - Vin（Vlow，用户自备，仅输出偏置时需接入）
**大值	+6000V
**小值	-6000V
直流输入连接器	机背配备 Kings 10KV 高压连接器（高压、低压各 1 个）
门控信号（用户自备）
信号源及连接器	50Ω 阻抗 TTL 信号，接入前面板 BNC 连接器
电压与电流监测端
电压监测	2000:1 分压，适配 1MΩ 负载，BNC 连接器
电流监测	10A/V 采样，适配 50Ω 负载，BNC 连接器
通用规格
辅助电源	90~240V 交流电，50/60Hz
外形尺寸（不含连接器）	19 英寸宽 ×5.2 英寸高 ×16 英寸深（48.25 厘米宽 ×13.2 厘米高 ×41 厘米深）
近似重量	18 磅（8.2 千克）

典型输出波形

45 纳秒上升时间、6000V 输出（水平刻度 25 纳秒 / 格，垂直刻度 1.2kV / 格）
125 纳秒*小脉宽、6000V 输出（水平刻度 25 纳秒 / 格，垂直刻度 1.2kV / 格）
6000V 输出典型波形（水平刻度 25 微秒 / 格，垂直刻度 1.2kV / 格）
10kHz 重复频率、6000V 输出（水平刻度 50 微秒 / 格，垂直刻度 1.2kV / 格）
