美国DEI PVX-4140脉冲发生器-爱仪器仪表网

美国DEI PVX-4140脉冲发生器由爱仪器仪表网代理,本产品可产生*高 3500V 的高速高压波形，针对高阻抗容性负载优化设计，非常适合为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

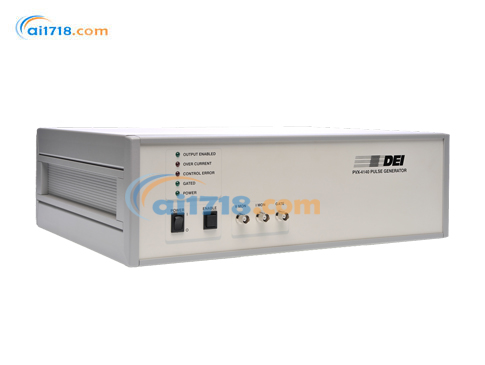

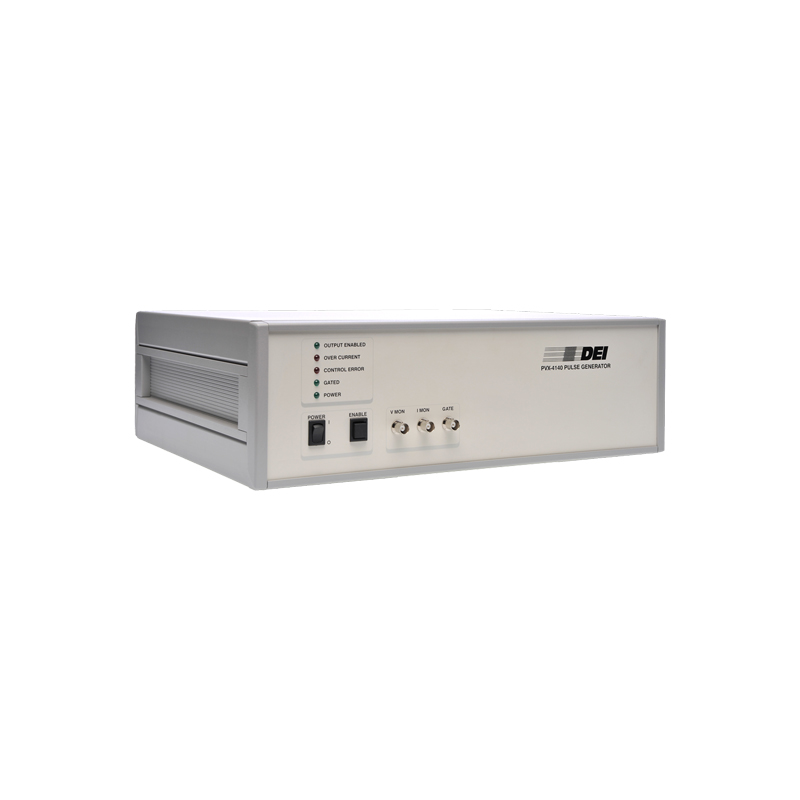

美国DEI PVX-4140脉冲发生器产品简介
PVX-4140 脉冲发生器可产生*高 3500V 的高速高压波形，针对高阻抗容性负载优化设计，非常适合为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。其坚固且多功能的设计，也适用于功率管栅极、普克尔盒、Q 开关、声换能器、微通道板、光电倍增管和像增强器的脉冲或选通驱动。PVX-4140 *的脉冲保真度，能让所有搭载该设备的系统性能达到*优。
该设备可生成 3500V 的输出电压脉冲，上升和下降时间均不超过 25 纳秒，在容性负载下能输出纹波极小的直流平电压脉冲。可产生从地电位到 + 3500V 或从地电位到 - 3500V 的单端输出脉冲；同时，通过接入低压（VLow）和高压（VHigh）两路电源输入，还能生成以偏离地电位的直流电压为基准的脉冲，该直流偏置电压范围为 - 3500V~+3500V，电源电压*大压差≤3500V。
PVX-4140 需用户外接晶体管 - 晶体管逻辑（TTL）门控信号、高压直流电源，也可按需接入直流偏置电源。输出脉冲的宽度和频率由门控信号控制，脉冲输出电压则由输入直流电源的幅值决定。当输入门控信号为高电平时，高压电源（VHigh）与输出端连通；当输入门控信号为低电平时，低压电源（VLow）与输出端连通。因此，若对输入门控信号进行逻辑反相处理（设备未发脉冲时门控信号保持高电平），当门控信号跳转为低电平时，低压电源（VLow）接入输出端，即可生成负向脉冲。
PVX-4140 的前面板配备状态指示发光二极管（LED），可实时监测发生器工作状态；同时搭载仪器级别的电压和电流监测接口，能直接实时观测输出电压和电流波形，无需外接高压示波器探头。
本脉冲发生器采用直接耦合、风冷式固态半桥（图腾柱）设计，脉冲上升和下降速度一致，功耗低，且几乎无过冲、下冲和振铃现象。内置过流检测和关断电路，可有效保护设备，避免因负载或互连电缆出现电弧、短路造成损坏。控制和保护逻辑电路、辅助电源、储能模块及输出网络均集成于 PVX-4140 机身内部，可直接与负载连接，无需在脉冲发生器和负载之间增设串联 / 并联电阻、阻抗匹配网络，也无需额外配置储能模块（电容组），相关功能均由设备内部完成。

产品特点
高压高速脉冲输出，0~±3500V 可调，上升 / 下降时间≤25ns，脉冲宽度 60ns 至直流，脉冲保真度优异
适配性强，专为高阻抗容性负载优化，也可驱动阻性 / 感性负载，负载电容覆盖几 pF 至数百 pF
频率表现出色，3500V 连续输出 PRF 达 30KHz，低压 / 低容负载下可达 400KHz，突发模式*高 5MHz
输出形式灵活，支持单端正 / 负脉冲，也可生成带 - 3500V~+3500V 直流偏置的脉冲
集成化设计，内置过流 / 电弧 / 短路保护，无需外接阻抗匹配网络、储能模块，可直接连接负载
操作便捷，配备前端 LED 状态指示、仪器级电压 / 电流实时监测，无需高压示波器探头

应用场景
飞行时间质谱仪、加速器：粒子束静电调制的引出栅极、偏转板驱动
激光 / 光学设备：普克尔盒、Q 开关的脉冲 / 选通控制
真空 / 光电器件：功率管栅极、微通道板、光电倍增管、像增强器脉冲驱动
超声 / 检测领域：声换能器的高速脉冲激励
科研实验：各类需要高压、高速、高保真脉冲信号的实验室测试与原型开发
工业测控：高精度电容性负载的脉冲驱动、高速信号调制与控制场景

美国DEI PVX-4140脉冲发生器技术参数
（所有规格均为接 50 皮法容性负载、通过 6 英尺（约 1.8 米）RG-59（75 欧姆）同轴电缆测试所得）
输出
*小值：0 伏*大值：±3500 伏（高压电源 - 低压电源）调节方式：由输入电源电压控制脉冲上升和下降时间：≤25 纳秒（10%~90% 幅值）脉冲宽度：≤60 纳秒至直流，由输入门控信号控制脉冲重复频率（PRF）：单脉冲模式；3500V 连续输出时*高 30 千赫（*大值受功耗限制 ¹）；突发模式下*高 5 兆赫*大平均功率：由输入门控信号控制*大占空比：连续工作电压跌落：＜1%过冲 / 下冲：＜5%传输延迟抖动：典型值 120 纳秒；脉冲间抖动＜200 皮秒输出连接器及电缆：SHV 连接器，标配 6 英尺（约 1.8 米）RG-59（75 欧姆）同轴电缆
直流输入电压（+VIN，高压电源）
**大值：+3500 伏**小值：-3500 伏相对*大值：高于低压电源电压 + 3500 伏相对*小值：高于低压电源电压 0 伏
直流输入电压（-VIN，低压电源）
**大值：+3500 伏**小值：-3500 伏直流输入连接器：SHV 连接器，位于设备后板（高压、低压各 1 个）
门控信号
信号源及连接器：TTL 电平，50 欧姆阻抗，连接器为 BNC 型，位于设备端板
电压和电流监测
电压监测：1000:1 分压，1 兆欧阻抗，BNC 连接器电流监测：10 安 / 伏，50 欧姆阻抗，BNC 连接器
通用参数
辅助电源：90~240 伏交流，50/60 赫兹外形尺寸（不含连接器）：19 英寸宽 ×5.2 英寸高 ×13 英寸深（48.25 厘米宽 ×13.2 厘米高 ×33 厘米深）近似重量：18 磅（8.2 千克）
