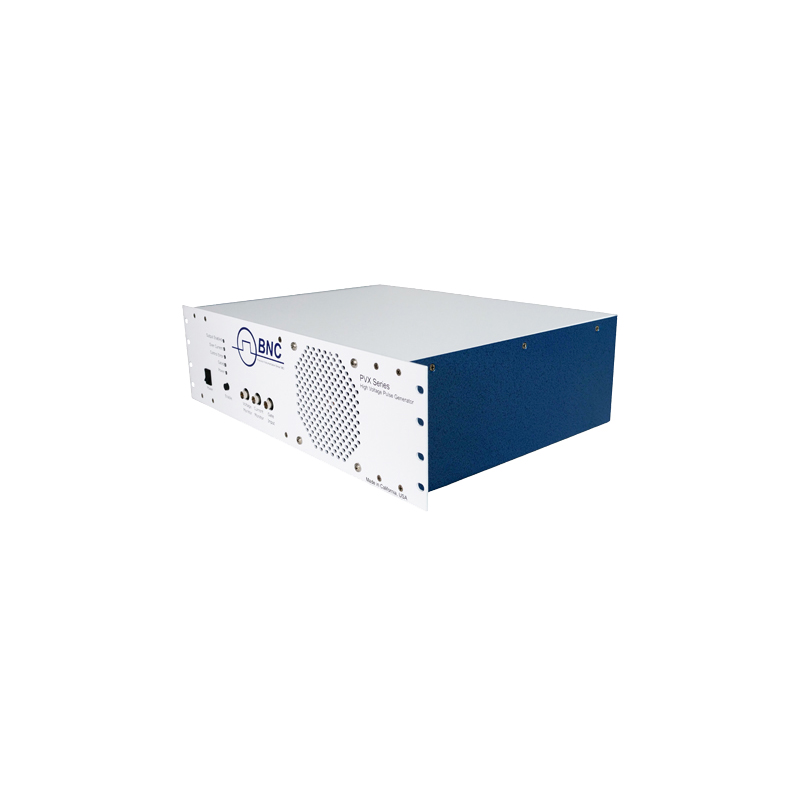

美国DEI PVX-4141脉冲发生器产品简介
PVX-4151 脉冲发生器可产生*高 1500V 的高速高压波形。该设备针对高阻抗容性负载做了优化，非常适用于为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。其坚固且多功能的设计，也使其适用于功率管栅极、普克尔斯盒、Q 开关、声换能器、微通道板、光电倍增管和像增强器的脉冲或选通驱动。PVX-4151 *的脉冲保真度，能将其所在任一系统的性能发挥到*佳。
PVX-4151 可产生 1500V 的输出电压脉冲，上升和下降时间均小于 25 纳秒，在容性负载下输出至直流的电压脉冲保持极高平坦度。设备可产生从地电位到 + 1500V 或从地电位到 - 1500V 的单端输出脉冲，也可通过同时接入低电压（VLow）和高电压（VHigh）电源输入，生成以偏离地电位的直流电压为基准的脉冲。该直流偏置电压范围为 - 1500V 至 + 1500V，电源电压*大压差≤1500V。
PVX-4151 的工作需接入 TTL 选通信号、高压直流电源，还可按需接入直流偏置电源。输出脉冲的宽度和频率由选通信号控制，脉冲输出电压则由输入直流电源的幅值控制。
当输入选通信号为高电平时，高压电源（VHigh）与输出端连通；当输入选通信号为低电平时，低压电源（VLow）与输出端连通。因此，对输入选通信号进行逻辑反相，即可使 PVX-4151 产生负向脉冲 —— 设备未输出脉冲时选通信号保持高电平，选通信号跳转为低电平时，低压电源（VLow）接入输出端，从而生成负向脉冲。
PVX-4151 配备前置面板指示灯，用于监测脉冲发生器的工作状态；前置面板的电压和电流监测接口，可直接实时观测输出电压和电流波形，无需外接高压示波器探头。
该脉冲发生器采用直接耦合、风冷式固态半桥（图腾柱）设计，脉冲上升和下降时间一致、功耗低，且几乎无过冲、下冲和振铃现象。设备内置过流检测和关断电路，可防止因负载或互连电缆发生电弧、短路对脉冲发生器造成潜在损坏。所有控制和保护逻辑电路、辅助电源、储能模块及输出网络均集成于 PVX-4151 内部，可直接与负载连接，无需在脉冲发生器和负载之间增设串联 / 并联电阻、阻抗匹配网络，也无需额外的储能模块（电容组），相关功能均由设备内部实现。

产品特点
输出 ±1500V 高压脉冲，上升 / 下降时间＜25ns，脉冲保真度高
适配高阻抗容性负载，支持直流偏置脉冲，脉冲宽 / 频由 TTL 信号灵活控制
固态半桥设计，无过冲 / 振铃，内置过流保护，风冷散热功耗低
集成电压 / 电流监测、储能及匹配网络，可直接接负载，无需外接配件
支持单脉冲 / 240KHz 连续 / 5MHz 突发输出，脉冲间抖动＜1ns，稳定性强

应用场景
PVX-4151 高压脉冲发生器专为高速高压脉冲驱动设计，核心适用于飞行时间质谱仪、加速器中粒子束静电调制的引出栅极与偏转板驱动，同时可广泛应用于功率管栅极、普克尔斯盒、Q 开关的脉冲 / 选通，以及声换能器、微通道板、光电倍增管、像增强器等器件的高压脉冲驱动，也可在一定限制内驱动阻性 / 感性负载，满足科研、高端仪器制造等领域的高速高压脉冲应用需求。

美国DEI PVX-4141脉冲发生器技术参数
所有规格参数均为接 50 皮法容性负载、通过 6 英尺（约 1.8 米）RG-62（93Ω）同轴电缆测试所得
*小脉冲宽度＜60 纳秒、输出 1500V（水平刻度 25 纳秒 / 格，垂直刻度 300V / 格）
上升和下降时间 18 纳秒、输出 1500V（水平刻度 10 纳秒 / 格，垂直刻度 300V / 格）
1500V 典型输出波形（水平刻度 1 微秒 / 格，垂直刻度 300V / 格）
频率 244 千赫、输出 1500V（水平刻度 2.5 微秒 / 格，垂直刻度 300V / 格）

性能参数	*大值	*小值	调节方式
输出电压（VHigh - VLow）	±1500 伏	0 伏	由输入电源电压控制
脉冲上升 / 下降时间	-	-	＜25 纳秒，典型值＜20 纳秒（10%~90% 幅值）
脉冲宽度	-	-	＜60 纳秒至直流，由输入选通信号控制
脉冲重复频率（PRF）	-	-	单脉冲模式至 1500V 连续输出下 240 千赫（*大值受功耗限制⁽¹⁾）；突发模式 5 兆赫，由输入选通信号控制
*大平均功率	-	-	150 瓦（VHigh + VLow），环境温度超过 25℃时，每升高 1℃功率降额 2 瓦⁽¹⁾
*大占空比	-	-	连续
脉冲下垂	-	-	＜1%
过冲 / 下冲	-	-	＜5%
传输延迟	-	-	典型值 120 纳秒
抖动	-	-	脉冲间＜1 纳秒
输出连接器及电缆	-	-	SHV 连接器，配 6 英尺（约 1.8 米）RG-62（93Ω）同轴电缆

输入直流电压 + V_IN（V_High）
**大值：+1500 伏
**小值：-1500 伏
相对*大值：高于 VLow 电压 + 1500 伏
相对*小值：高于 VLow 电压 0 伏
输入直流电压 - V_IN（V_Low）
**大值：+1500 伏
**小值：-1500 伏
输入直流连接器：后置面板 SHV 连接器（+V_IN和 - V_IN各 1 个）
选通信号
信号源及连接器：50Ω 阻抗 TTL 信号，接入前置面板 BNC 连接器
电压和电流监测
电压监测：1000:1 分压，接 1 兆欧阻抗，BNC 连接器
电流监测：10 安 / 伏，接 50Ω 阻抗，BNC 连接器
通用参数
辅助电源：90 伏交流～240 伏交流，50/60 赫兹
外形尺寸（高 × 宽 × 深）：5.2 英寸 ×19 英寸 ×13 英寸（不含连接器），即 13.2 厘米 ×48.25 厘米 ×33 厘米
近似重量：18 磅（8.2 千克）
