法国CA B102电流钳由爱仪器仪表网代理，该产品专为测量绝缘故障引起的接地泄漏电流而设计。它能够在故障导致设备停运前对故障进行定位和诊断，从而避免设备安装系统停机。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

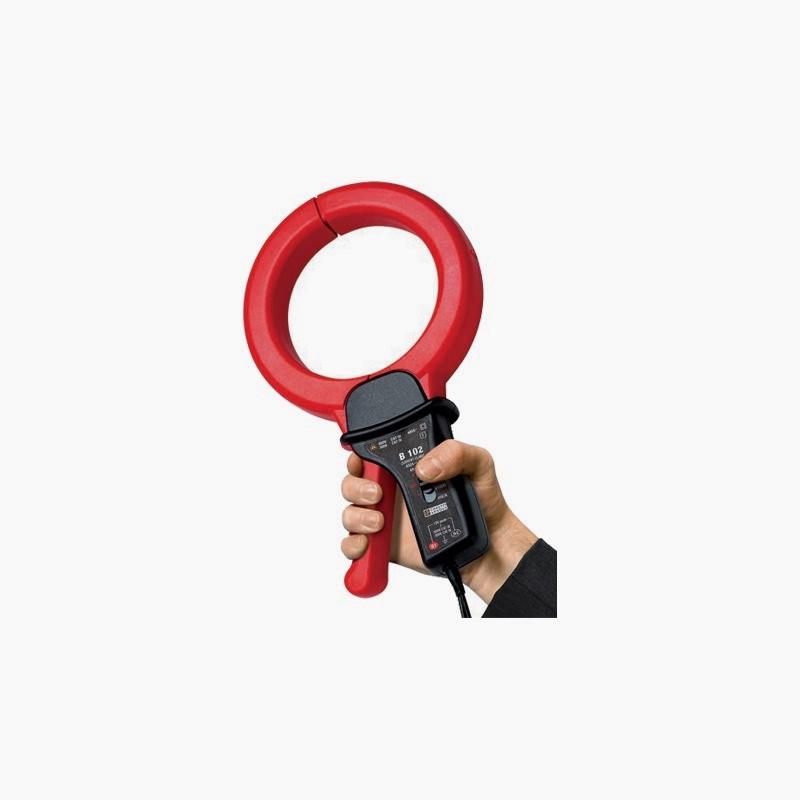

法国CA B102电流钳产品简介
B102 钳形表可测量低至 500 微安（µA）的泄漏电流或剩余电流，且可与配备交流毫伏（mV AC）量程的万用表配合使用。该钳形表既能测量接地回路中的电流，也能测量泄漏电流。它可在带电设备上使用，用于检测单相和三相电网接地电路中的绝缘故障。对于三线三相系统，需使用人工中性点箱。
B 系列仅有 B102 这一款型号，该型号专为测量绝缘故障引起的接地泄漏电流而设计。它能够在故障导致设备停运前对故障进行定位和诊断，从而避免设备安装系统停机。
B102 是专为大电流电路中的小电流故障定位设计的仪器。其可测量 500 微安（μA）及以上的差动电流或泄漏电流，在连续使用状态下，*大可测量 400 安培（A）的电流（*大 400A）。
B102 具备两个测量量程，分别为 1 毫伏 / 毫安（mV/mA）和 1 毫伏 / 安培（mV/A）。
作为一款泄漏电流检测仪，B102 可用于单相或多相系统，无论系统中电流是否同相、是否平衡均可适用。此外，B102 也可作为高精度钳形电流探头使用。其钳口开口尺寸为 115 毫米（mm），动态测量范围为 500 微安（μA）至 400 安培（A），是一款功能多样的仪器，在不平衡电路分析、泄漏电流测量及接地回路电流测量中具有极高的实用价值。当与人工中性点配合使用时，B102 还可用于无中性点的三相电路故障电流测量。
参考条件：
温度：23°C±3 开尔文（K）
相对湿度：20% 至 75% RH
信号：正弦波信号，频率 48 至 65 赫兹（Hz），失真度＜1%，无直流分量
外部磁场：＜40 安培 / 米（A/m），无交流磁场
无载流外部导体
测量时导体居中放置
负载阻抗：≥10 兆欧（MΩ）/≤100 皮法（pF）
| 订购项目（To order） | 说明（Description） | 参考编号（Reference） |
|---|---|---|
| 交流电流钳形表型号（AC current clamp model） | B102（含操作手册） | P01120083 |
| 附件（Accessories）： | AN1 人工中性点箱（参见第 13 章） | P01197201 |
| 硬质包装盒（尺寸 320×255×75 毫米） | P01298004 |
4 安培量程（Calibre 4 A）
| 一次电流（Primary current） | 精度（相对于输出信号的百分比） | 相移（Phase shift） |
|---|---|---|
| 0.5 毫安至 10 毫安（0.5 mA .. 10 mA） | ≤ 3% + 1 毫伏（≤ 3 % + 1 mV） | 未规定（not specified） |
| 10 毫安至 100 毫安（10 mA .. 100 mA） | ≤ 0.5% + 0.5 毫伏（≤ 0.5 % + 0.5 mV） | ≤ 15° |
| 100 毫安至 4 安培（100 mA .. 4 A） | ≤ 0.5% + 0.5 毫伏（≤ 0.5 % + 0.5 mV） | ≤ 10° |
400 安培量程（Calibre 400 A）
| 一次电流（Primary current） | 精度（相对于输出信号的百分比） | 相移（Phase shift） |
|---|---|---|
| 0.5 毫安至 10 毫安（0.5 mA .. 10 mA） | ≤ 0.5% + 0.5 毫伏（≤ 0.5 % + 0.5 mV） | 未规定（not specified） |
| 10 安培至 200 安培（10 A .. 200 A） | ≤ 0.35% + 0.5 毫伏（≤ 0.35 % + 0.5 mV） | ≤ 1° |
| 200 安培至 400 安培（200 A .. 400 A） | ≤ 0.35% + 0.5 毫伏（≤ 0.35 % + 0.5 mV） | ≤ 0.7° |
带宽：30 千赫兹（kHz）至 1 千赫兹（kHz）（取决于电流值）
*大电流：频率≤1 千赫兹（kHz）时，连续交流电流 400 安培（A AC）
峰值电流：＜1000 安培（A）
负载阻抗：≥10 兆欧（MΩ）/100 皮法（pF）
*大输出电压：电子保护电路将电压限制在*大峰值 6 伏（V）
温度影响：测量值偏差≤100ppm / 开尔文（K），或每 10 开尔文（K）偏差≤输出信号的 0.1%
邻近导体影响：50 赫兹（Hz）时，典型值为 0.4 毫安 / 安培（mA/A）
外部磁场影响：50 赫兹（Hz）时，相对于 400 安培量程 / 米（m）：
4 安培量程：≤60 毫安（mA）
400 安培量程：≤0.1 安培（A）
导体在钳口中位置的影响：
非剩余电流：50/60 赫兹（Hz）时，≤读数的 0.1%
剩余电流：50/60 赫兹（Hz）时，≤读数的 0.2%
额定交流电流上叠加直流电流的影响：当直流电流为 1 安培（A）时：
4 安培量程：≤1 毫安（mA）
400 安培量程：≤0.1 安培（A）
频率影响：
4 安培量程：≤2%
400 安培量程：30 赫兹（Hz）至 1 千赫兹（kHz）范围内≤0.5%（1 千赫兹时*大电流限制为 100 安培）
测量仪器输入阻抗（Ze）的影响：
4 安培量程：E% = [Ze/(Ze+4.8) - 1]×100
400 安培量程：E% = [Ze/(Ze+0.0048) - 1]×100
安全规格（SAFETY SPECIFICATIONS）
电气安全：该仪器在一次侧、二次侧与防护装置下方可握持部件之间采用双重绝缘或加强绝缘，符合以下标准：
EN 61010-1 版本 2（Ed. 2）：2001
EN 61010-2-031 版本（Ed.）2002
EN 61010-2-032 版本（Ed.）2003
600 伏（V）III 类过电压类别，污染等级 2
300 伏（V）IV 类过电压类别，污染等级 2
电磁兼容性：符合 CE 认证要求，且符合 EN 61326-1 标准（版本 97）+ 修订版 A1（版本 98）+ 修订版 A2（版本 01）：
发射：符合 B 类设备（家用）的相关规定
抗扰度：符合工业场所间歇运行设备的相关规定
机械规格（MECHANICAL SPECIFICATIONS）
工作温度：-10°C 至 + 55°C
储存温度：-40°C 至 + 70°C
钳口*大容纳能力：
电缆：直径 112 毫米（mm）
汇流排：1 条 20×50 毫米（mm）的汇流排
外壳防护等级：
钳口闭合时：IP40（符合 NF EN 60529 标准，版本 95）
钳口打开时：IP30
频率响应（FREQUENCY RESPONSE）
4 安培量程（4 A calibre）
2 安培（A）时的频率响应：1 伏 / 安培（V/A）量程
典型测量误差（Typical error on measurement）：20%、10%、0%
频率（赫兹，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
2 安培（A）时的频率响应：1 伏 / 安培（V/A）量程
典型相移（Typical phase shift）：30°、20°、10°、0°、-10°、-20°、-30°、-40°、-50°
频率（赫兹，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
400 安培量程（400 A calibre）
100 安培（A）时的频率响应：1 毫伏 / 安培（mV/A）量程
典型测量误差（Typical error on measurement）：20%、10%、0%、-10%（标注 1117）
频率（赫兹，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
100 安培（A）时的频率响应：
典型相移（Typical phase shift）：10°、0°、-10°、-20°、-30°
频率（赫兹，Hz）：10Hz、100Hz、1000Hz、10000Hz、100000Hz
电气规格（ELECTRICAL SPECIFICATIONS）
电流范围：交流 0.5 毫安（mA）至 4 安培（A）；交流 0.5 安培（A）至 400 安培（A）
输出信号：交流 1 毫伏 / 毫安（mV AC /mA AC）（4 安培时输出 4 伏）；交流 1 毫伏 / 安培（mV AC / A AC）（400 安培时输出 0.4 伏）
工作相对湿度：0 至 85% 相对湿度（RH），当温度高于 35°C 时，相对湿度呈线性下降
工作海拔：0 至 2000 米（m）
跌落测试：1 米（符合 NF EN 61010-2-032 标准）
自熄性：
外壳：符合 UL94 标准的 V0 级
钳口：符合 UL94 标准的 V2 级
尺寸：285×175×43 毫米（mm）
重量：约 1.3 千克（kg）
颜色：
外壳：深灰色
钳口：红色
输出端：双绝缘电缆，长度 1.5 米（m），末端配有 2 个带绝缘的弯角式 4 毫米（mm）香蕉插头（公头）
-
