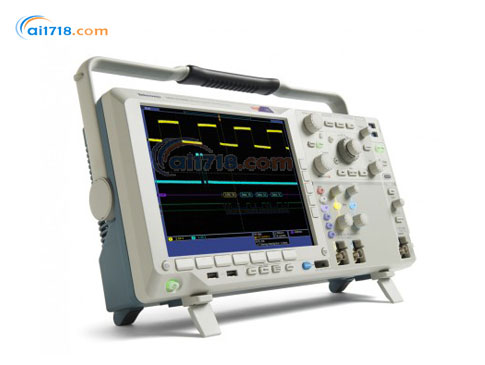

美国泰克MSO4102B-L数字荧光示波器由爱仪器仪表网代理,使用 MSO/DPO4000B 混合信号示波器系列,您可以用一台仪器来分析多达 20 个模拟和数字信号,快速查找和诊断复杂设计中的问题。 现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
·2 个和 4 个模拟通道型号
·16 个数字通道(MSO 系列)
·所有通道上高达 5 GS/s 的取样速率
·所有通道上高达 20M 点的记录长度
·*大波形捕获速率 >50000 wfm/s
·1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
·标准无源电压探头,容性负载低于 4 pF,500 MHz 或 1 GHz 模拟带宽
·*触发套件
主要功能:
·16 个数字通道(MSO 系列)
·混合信号设计和分析(MSO 系列)
·并行总线上自动触发、解码和搜索
·逐个通道阈值设置
·多通道建立和保持触发
·41 个自动测量和 FFT 分析可简化波形分析
·10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
·Wave Inspector® 控件为波形数据提供方便导航和自动搜索
·体型小,重量轻 - 深度 147 毫米(5.8 英寸),重 5 公斤(11 磅)
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
·TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
·可选的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项
连接:
·前面板和后面板各有两个 USB 2.0 主机端口,可快速方便实现数据存储、打印及连接 USB 键盘
·后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
·集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示输出到监视器或投影仪
可选应用程序支持:
·功率分析
·极限和模板测试
·HDTV 和定制视频分析
产品简介:
·2 个和 4 个模拟通道型号
·16 个数字通道(MSO 系列)
·所有通道上高达 5 GS/s 的取样速率
·所有通道上高达 20M 点的记录长度
·*大波形捕获速率 >50000 wfm/s
·1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
·标准无源电压探头,容性负载低于 4 pF,500 MHz 或 1 GHz 模拟带宽
·*触发套件
主要功能:
·16 个数字通道(MSO 系列)
·混合信号设计和分析(MSO 系列)
·并行总线上自动触发、解码和搜索
·逐个通道阈值设置
·多通道建立和保持触发
·41 个自动测量和 FFT 分析可简化波形分析
·10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
·Wave Inspector® 控件为波形数据提供方便导航和自动搜索
·体型小,重量轻 - 深度 147 毫米(5.8 英寸),重 5 公斤(11 磅)
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
·TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
·可选的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项
连接:
·前面板和后面板各有两个 USB 2.0 主机端口,可快速方便实现数据存储、打印及连接 USB 键盘
·后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
·集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示输出到监视器或投影仪
可选应用程序支持:
·功率分析
·极限和模板测试
·HDTV 和定制视频分析
型号 | DPO4014B、MSO4014B | DPO4034B、MSO4034B | DPO4054B、MSO4054B | DPO4102B-L、MSO4102B-L | DPO4102B、MSO4102B | DPO4104B-L、MSO4104B-L | DPO4104B、MSO4104B |
模拟通道 | 4 | 4 | 4 | 2 | 2 | 4 | 4 |
带宽 | 100 MHz | 350 MHz | 500 MHz | 1 GHz | 1 GHz | 1 GHz | 1 GHz |
上升时间 | 3.5 ns | 1 ns | 700 ps | 350 ps | 350 ps | 350 ps | 350 ps |
取样速率(1 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
取样速率(2 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
取样速率(4 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | — | — | 2.5 GS/s | 5 GS/s |
记录长度(1 个通道) | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
记录长度(2 个通道) | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
记录长度(4 个通道) | 20M | 20M | 20M | — | — | 5M | 20M |
*高取样速率时的持续时间 | 8 ms | 8 ms | 8 ms | 1 ms | 4 ms | 1 ms | 4 ms |
数字通道 | MSO 型号在相应的 DPO 型号上增加了 16 个数字通道 | ||||||
尺寸 | 229 mm ×439 mm ×147 mm | ||||||
重量(净重) | 5 kg |
MSO4014B | 100 MHz,2.5/2.5/2.5 GS/s(1/2/4 个通道),20M 记录长度,4+16 通道混合信号示波器 |
MSO4034B | 350 MHz,2.5/2.5/2.5 GS/s(1/2/4 个通道),20M 记录长度,4+16 通道混合信号示波器 |
MSO4054B | 500 MHz,2.5/2.5/2.5 GS/s(1/2/4 个通道),20M 记录长度,4+16 通道混合信号示波器 |
MSO4102B-L | 1 GHz,5/2.5 GS/s(1/2 个通道),5M 记录长度,2+16 通道混合信号示波器 |
MSO4102B | 1 GHz,5/5 GS/s(1/2 个通道),20M 记录长度,2+16 通道混合信号示波器 |
MSO4104B-L | 1 GHz,5/5/2.5 GS/s(1/2/4 个通道),5M 记录长度,4+16 通道混合信号示波器 |
MSO4104B | 1 GHz,5/5/5 GS/s(1/2/4 个通道),20M 记录长度,4+16 通道混合信号示波器 |
