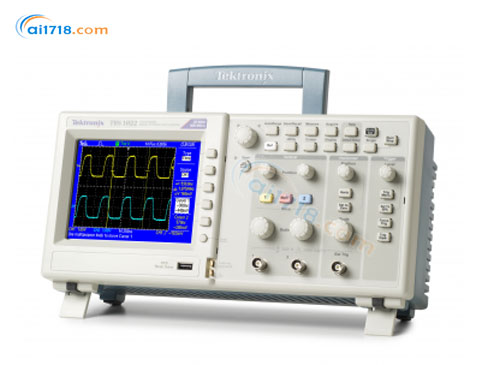

美国Tektronix TBS1102数字存储示波器由爱仪器仪表网代理，本产品是拥有多种标准功能，包括USB连接、16种自动测量、极限测试、数据记录和上下文相关帮助功能的存储示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•数字实时采样
•内置分析工具
•所有量程上 3% 的直流垂直精度
•帮助菜单
•专用的前面板控件
•前面板 USB 主控端口
•USB PC 连接
•5 年保修
•非常适用于学生、爱好者或者预算较紧的个人或机构，提供杰出的性能
•包含同类*佳的数字实时采样、通过/不通过测试以及使用方便的熟悉控件

产品特点：
•通过泰克的专有采样技术，所有时间所有通道上至少 6.7X 过采样准确捕获信号
•16 个自动测量、FFT 分析、波形数学、光标通过/不通过测试和数据记录，简化对设备的分析
•即使在低电平信号上也能进行准确测量
•内置的上下文敏感帮助系统，随时随地为您所需提供帮助
•方便使用
•的前面板控件可缩短学习时间，让更多时间放在任务上
•快速储存和传输您的波形和设置
•通过后面板 USB 设备端口方便连接到个人计算机
•使用 OpenChoice® 软件捕获波形数据并简单地记录结果
•标配 5 年保修，降低总体拥有成本
•16 种自动测量和FFT 分析，简化波形分析
•内置波形极限测试
•自动扩展数据记录功能
•自动设置和信号自动量程
•内置上下文相关帮助
•探头检查向导
•多种语言的用户界面
•5.7 英寸(144 mm)有源TFT 彩色显示器
•体积小，重量轻－深仅4.9 英寸(124 mm)，重仅4.4 磅(2 公斤)

参数	TBS1022	TBS1042	TBS1062	TBS1102	TBS1152
显示器(QVGA LCD)	TFT	TFT	TFT	TFT	TFT
带宽*1	25MHz	40MHz	60MHz	100MHz	150MHz
通道	2	2	2	2	2
外部触发入	所有型号标配
每条通道上的采样率	500MS/s	500 MS/s	1.0GS/s	1.0GS/s	1.0GS/s
记录长度	所有型号上所有时基2.5k 点
垂直分辨率	8 位
垂直灵敏度	所有型号上2 mV - 5 V/div，支持校准后微调
DC 垂直精度	所有型号上± 3%
垂直缩放	垂直放大或压缩实时波形或停止后的波形
*大输入电压	300 VRMS CAT II; 在100 kHz 以上时以20 dB/decade 速率下降，在3 MHz 时降到13Vp-p AC
定位范围	2 mV to 200 mV/div +2 V >200 mV to 5 V/div +50 V
带宽限制	所有型号上20 MHz
输入耦合	所有型号上AC, DC, GND
输入阻抗	1 MΩ并联 20 pF
时基范围	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div
时基精度	50 ppm
水平缩放	水平扩大或压缩实时波形或停止后的波形
I/O 接口
USB 端口	前面板上的USB 主控端口支持U 盘设备仪器背面的USB 设备端口支持连接PC 及所有兼容PictBridge 的打印机
GPIB	选配
非易失性存储器
参考波形显示	2 个2.5k 点参考波形
不使用U盘时波形存储	(2) 2.5k 点	(2) 2.5k 点	(2) 2.5k 点	(2) 2.5k 点	(2) 2.5k 点
*大U 盘容量	64 GB
使用U 盘时波形存储	每8 MB 存储96 个或以上参考波形
不使用U 盘时的设置	10 个前面板设置
使用U 盘时的设置	每8 MB 存储4000 个或以上前面板设置
使用U 盘时的屏幕图	每8 MB 存储128 个或以上屏幕图(图像数量取决于选择的文件格式)
使用U 盘时全部保存操作	每8 MB 支持12 个或以上全部保存(Save All)操作一次全部保存操作会产生3-9 个文件

型号	说明
TBS1022	25 MHz, 2 通道, 500MS/s, TFT DSO
TBS1042	40 MHz, 2 通道, 500MS/s, TFT DSO
TBS1062	60 MHz, 2 通道, 1 GS/s, TFT DSO
TBS1102	100 MHz, 2 通道, 1 GS/s, TFT DSO
TBS1152	150 MHz, 2 通道, 1 GS/s, TFT DSO

附件	说明
无源探头，每条通道一只	TPP0101: 100 MHz 无源探头, 适用于: TBS1022, TBS1042, TBS1062, 和TBS1102 TPP0201: 200 MHz无源探头, 适用于: TBS1152
电源线	(请指明电源插头选项)
NIM/NIST	可溯源校准证明
打印文档	安装和安全手册(英语、日语和简体中文)
光盘文档	详细的用户手册(英语, 法语, 德语, 意大利语,日语, 韩语, 葡萄牙语, 俄语, 简体中文, 西班牙语, 繁体中文)
OpenChoice PC PC 通信软件	使用USB 在Windows PC 和TBS1000 系列之间快速简便地进行通信,传送和保存设置、波形、测量和屏幕图
5 年保修	五年内负责材料和工艺缺陷的人工费用和部件费用，不包括探头和附件3

仪器
外观尺寸	毫米	英寸
宽	326.3	12.85
高	158.0	6.22
深	124.2	4.89
重量	公斤	磅
仅仪器	2.0	4.4
带附件	2.2	4.9
仪器毛重
包装尺寸	毫米	英寸
宽	476.2	18.75
高	266.7	10.5
深	228.6	9.0
