德国GMC-Instruments Linax PQ3000/5000在线电能质量监控装置由爱仪器仪表网代理，本产品在线电能质量监控装置，高分辨率,彩色TFT显示，在电能质量事件造成严重影响前检测出电能问题，并提供数据以确定事件发生时的根本原因。现在热卖中，如需购买仪表，可通过ai1718.com的客服热线联系我们！
Class A级在线电能质量监控装置，高分辨率,彩色TFT显示，在电能质量事件造成严重影响前检测出电能问题，并提供数据以确定事件发生时的根本原因

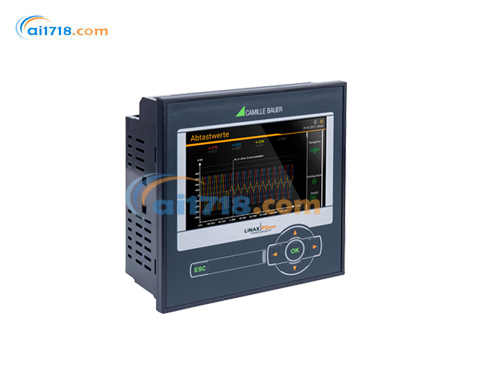

避免电能质量问题 | 综合电能质量和能源消耗监测 LINAX PQ3000、LINAX PQ5000
电力系统中用于电力质量监控的面板安装设备。
传统上，电能质量测量分析只是作为对设备故障、进程中断或通信故障等的反应。然而，所有这些问题都是花钱的，没有用户愿意再经历同样的事情，只是为了能够创建一个相应的分析记录。因此，持续的电能质量监控的*大优点是，用户可以主动地建立自己的测试系统和发现问题的能力。
LINAX PQ3000 可以在设备造成任何损害前帮助检测出这些问题，并提供数据
以确定事件发生时的根本原因。PQ3000 是等级A设备符合电能质量标准IEC 61000-4-30 Ed.3因此,设备可以提供可靠和可兼容的信息用于管理机构,与能源供应商的谈判或内部质量控制。设备也支持符合电压质量标准EN 50160的合格报告。
Linax PQ3000/5000在线电能质量监控装置产品亮点
清晰
■ 高分辨率,彩色TFT显示器用于高清晰显示测量数据
■ 始终可见的状态信息(告*,密码保护,数据记录,时间/日期等)
■ 清晰的设计
直观
■ 特定语言的纯文本菜单导航
■ 用于快速数据接入测量值信息的局部排列
■ 用于维护和试运行的服务区域
多功能
■ 电能质量监控符合标准 IEC 61000-4-30 Ed. 3
■ 能量消耗获取:仪表和负荷曲线
■ 设备状态监测
灵活
■ 适用于没有硬件差异的所有网络配置
■ 可自由选择的测量变量值和测量值
■ 可自由定义的报*条件带有集体报*和记录
可拓展
■ 可组合设备设计(功能性,接口,I/Os,辅助能源)
■ 可直接集成到SMARTCOLLECT软件
避免电力质量问题——通过持续监控
能源供应中断可能导致生产或设备中断。通常人们在经济损失巨大的时候才会做出反应。然而，如果这些迹象在持续的监测中得到确认，那么许多此类事件都是可以避免的。
任何形式的电力质量监测都提供了一个统计评估，允许与标准(例如,EN50160)或供应合同的比较，以及电网中事件的记录(例如,电源电压降)。
监控和告*
该仪器支持对已获得的测量数据进行现场分析，以便在不涉及单独控制的情况下直接或延迟采取措施。这有利于设备的保护和对服务间隔的监控。
以下项目可供选择：
■ 12个极限值
■ 8个监控功能,每个监控带3个输入
■ 集体*报作为所有监控功能的组合
■ 个具有可定义运行条件的工作小时计数器
可用的数字输出可以直接用于传输限制值和监视功能，以及可重新设置的集体*报。
可以将文本分配给每个监视函数，该函数既用于*报列表，也用于数据记录器中的事件条目
操作和评估
操作
设备本身的本地操作和通过web接口的访问结构是相同的。用户可以访问可用的测量数据、参数化仪器或通过特定语言的主题结构菜单导航使用服务功能。右上角的状态栏统一显示报*监控、密码保护系统、数据记录、UPS的状态以及时间和日期。
除了PQ统计的细节之外，所有数据都可以通过设备的本地GUI和WEB界面获得。
分析
使用SMARTCOLLECT PM20软件，设备中生成的PQDIF文件可以自动或手动导入，存储在数据库中并进行分析。使用该软件可以对所有统计电能质量数据进行评估，并对电能质量事件进行详细分析。
PM20还提供了从设备中定期检索状态或能耗数据并将其存储在数据库中的可能性。
测量值
测量值组
应用
瞬时值
U,1,IMS,P,Q,S,PF,LF,QF..
电压相量角
带时间戳的*小/*大瞬时值
对当前系统状态的透明监控
故障检测，连接检查，旋转检查
网格变量方差与时间引用的确定
扩展无功功率分析
总无功功率、基频谐波
在所有象限带*小值基频的coSφ,tanφ
无功功率补偿
指定功率因数的检定
谐波分析(符合标准EN61000-4-7)
总谐波含量和THD U/ITDDI
独立谐波U/达到50th
设备热负荷评估
系统扰动和消费者结构分析
不平衡分析
对称分量(正、负、零序系统)
不平衡(来自对称组件)
U/I平均值误差
设备过载保护
故障/接地检测
能量平衡分析
仪表用于有功/无功功率，高/低费率的需求/供给仪表带有
可选基础变量
功率平均值有功/无功功率，需求和供给，自由定义平均值
(例如，相功率，电压，电流等等)
均值趋势
准备(内部)电能帐单
能源消耗与时间(负荷曲线)能源管理或能效验证的确定
负荷管理的能量消耗趋势分析
操作时间
3个操作小时计数器，可编程运行状态
设备操作时间
监测设备的维修和维修间隔
电能质量
Parameters according to IEC 61000-4-30,Class A
Chap.5.1电力频率
Chap.5.2电源电压的大小
Chap.5.3闪烁
Chap.5.4电源电压下降/上升
Chap.5.5电源中断
Chap.5.7电源电压不平衡
Chap.5.8电压谐波
Chap.5.9电压间谐波
Chap.5.10供电电压上的电源信号电压
Chap.5.11快速电压变化(RVC)
Chap.5.12下偏差和上偏差
Chap.5.13电流(大小，谐波，间谐波)
●设备类型PQI-A FI2(IEC62586-1)
●独立且经认可的实验室：联邦计量元研究所。在
230V/50Hz和120V/60Hz下测试。
●根据IEC62586-2(验证是否符合IEC61000-4-30的标
准)的认证，该装置可作为监管机构、能源供应商谈
判或内部质量控制的可靠和可比信息来源。
●通过SMARTCOLLECT PM20软件生成EN 50160符合性
报告。
●提高主电源的质量和可靠性
●确定中断的原因
|
输入 标称电流 *大值 过载容量 |
1.…5 A(max.7.5A) 7.5A 10A permanent 100A,5x1s,interval 300s |
|
|
标称电压 *大值 过载容量 标称频率 采样率 |
57.7.….400VN,100..693V PQ3000:480VLN,832V(sinusoidal) PQ5000:520VL,900V(sinusoidal) PQ3000:480VL,832V permanent PQ5000:520VLw,900V permanent 800V,1386V,10x1 S,interval 10s 42…50…58Hz,50.5…60…69.5Hz 18 kHz |
|
|
供电电源变量 标称电压 |
100…230VAC/DC(PQ5000) 110.…230 VAC,130…230V DC(PQ3000) 110.…200 VAC,110…200 VDC(PQ3000) 24..48 VDC(PQ3000/PQ5000) |
|
| 消耗 | ≤20VA | |
|
不间断电源 (UPS) Type (3.7 V) |
|
|
| 连接类型 | ||
|
●单相或分相(两相系统) ● 3或4线平衡负载 |
||
|
●3线平衡负载[2U,1] ● 3线不平衡负载，Aron连 接 ●3或4线不平衡负载 · 4 线 不 平 衡 负 载 ，Open-Y |
||
|
I/0- 接 口 模拟输出 线性化 范围 精度 负载 负载影响 残余波纹 |
(可选) 线性，扭结 ±20mA (24mA max.),双 极 性 ±0.2%von 20mA ≤500Ω(max.10 V/20mA) ≤0.2% ≤0.4% |
|
|
继电器 接触点 负荷容量 |
(可选) 转换触点 250V AC,2A,500VA;30VDC,2A,60W |
|
| 数字输入无源 | ||
|
标称电压 12/24V DC(30V max.) 数字输入有源(可选) |
||
| 开路电压≤15V | ||
| 数字输出 | 2,Standard | |
| 标称电压 | 12/24VDC(30V max.) | |
| 基本不确定性符合标准IEC/EN 60688 | |
|
电压、电流 ±0.1% 功率 ±0.2% 功率因子 ±0.1° 频率 ±0.01Hz 不平衡 U,I ±0.5% 谐波 ±0.5% THD U,I ±0.5% |
|
|
有功能量 Class 0.5S (IEC/EN 62053-22) 无功能量 Class 0.5S (IEC/EN 62053-24) |
|
|
接口 以太网 连接 物理层 模式 协议 |
标准 RJ45插座 以 太网100Base TX 10/100 MBit/s,全/半双工，自动协商机制 Modbus/TCP,http,NTP ( 时 钟 同 步 ) |
|
MODBUS/RTU 物理层 波特率 参与数 |
标 准(PQ5000), 可 选(PQ3000) RS-485,max.1200 m(4000 ft) 9.6 to 115.2 kBaud ≤32 |
|
时间参考 时钟精度 同步 能量储备 |
内部时钟 ±2 minutes/month (15 to 30℃) via NTP server >10 years |
|
环境条件 操作温度 存储温度 温度影响 长期漂移 其他 相对空气湿度 操作海拔高度 仅在建筑物中使用! |
without UPS:-10 up to 15up to 30 up to+55℃ with UPS: 0up to 15up to 30 up to+35℃ -25 to+70℃ 0.5x 基本不确定性每10K 0.5x 基本不确定性每年 应 用 组 Ⅱ(EN 60688) <95%没有凝结 ≤2000米NN |
| 机械性能 | |
| 外壳材料 | 聚 碳 酸 酯(Makrolon) |
| 防火等级 | HŽ" 符合 G>+& 自熄性无滴漏玩卤素 |
|
重量 |
v>
800 g (PQ3000), 600g (PQ5000) |
| 安全 | |
| 电流输入相互隔离 | |
| 保护等级 |
lⅡ( 保 护 绝 缘 ，电压输入通过保护阻抗) |
| 污染等级 |
2 |
|
|
|
| 保护 |
IP54(前面板), IP30(外壳),IP20(终端) CATII |
| 测量分类 | |
-
