德国R&S(罗德与施瓦茨) CMU300通用无线通信测试仪由爱仪器仪表网代理，本产品是一种*的测试解决方案，它将高速、高精度RF 参数测试与* 层信令测试组合在一起。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

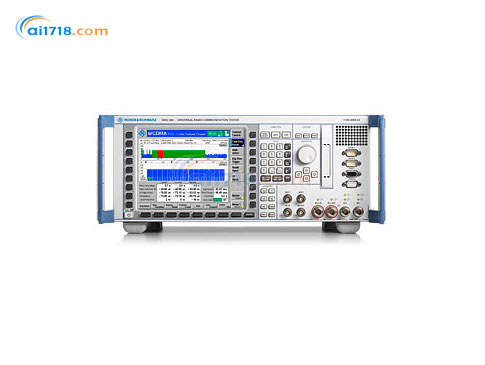

•R&S®CMU300 通用无线通信测试仪是一种*的测试解决方案，它将高速、高精度RF 参数测试与* 层信令测试组合在一起
•测试速度极高
•测量非常准确
•具有面向未来的模块化设计
•功能全面的频谱分析仪和信号发生器
•*层实时处理

基本单元
易于与被测设备(DUT) 的RF 接口相适应的RF 开关矩阵/前端：
•RF1：与高功率BTS 相连的输入/输出
•RF2：与中等功率/低功率BTS 相连的输入/输出
•RF3 OUT：高功率输出
•RF4 IN：灵敏输入

RF 分析仪100 KHz - 2.7 GHz：
•选择性功率计
•具有可选分辨率带宽(RBW) 和*触发与定时功能的频谱分析仪(10 MHZ - 2.7GHz)
•时域测量（零跨度模式）

RF 信号发生器100 KHz - 2.7 GHz：
•生成连续波(CW)/单边带(SSB)/调幅(AM) 信号

附加功能：
•IEEE 接口
•RS-232-C 接口
•2 个PCMCIA 插槽
•后面板上的参考频率输入/输出
•基于高分辨率TFT 彩色显示屏的新的成熟的操作方式

GSM/EDGE
测试模式
•非信令模式
此模式尤其适用于无信令行为的RF 板/模块进行测试。测量一开始*完全独立于外部触发信号或信令信息。只要有功率加在仪器的输入端口，测试仪*开始对输入的RF 信号进行采样。在计算并显示了相应RF 参数后，仪器*做好了进行下一次测量的准备。CMU300支持在相应调制方式与训练序列（midamble）下，所有GSM/EDGE规范指定的发射参数的测量。另外，CMU300还能够在10 MHz 至2.7 GHz的频率范围内生成具有相应训练序列（midamble）和调制方式的GSM/EDGE信号。分析仪和发生器的功能之间没有联系，也*是说，上行链路的信号与下行链路的信号之间可具有任意的信道间隔。

•信令模式
支持某种程度信令的测试模块或基站会用到信令模式。在这种模式中，测试仪与BTS 同步运行，即它与TDMA 帧结构进行同步，这对于接收机误码率测量来说极为重要。可以针对每个时隙对所有接收机参数单独进行测试。此功能对于测试同时支持GSM 和EDGE 的基站来说是必要的。对信道实时编码/解码的能力是进行同步测量的基础。可通过以下方式将仪器与基站进行同步：
如果基站收发机(BTS) 具有一个复帧时钟输出，则可将该信号用于触发CMU300。还必须考虑一条附加的触发线。对于BER 测试和EDGE TX 测试，需要使用26 复帧触发。
如果只使用RF 接口，则可将测试仪与基站的C0 载波进行同步，*像是手机那样。这样*可将测试设置简化。但是，在测量所使用的业务信道之前，必须激活一个CCH 载波（包括FCCH/SCH 信道和系统信息1 至4）。在成功进行同步之后，*会存在与TCH 的SACCH持续的再同步。

WCDMA
TX 参数测试概览
功率测量：
•功率计（宽带或频率选择性）
•码域功率(CDP)

调制分析：
•误差矢量幅度(EVM)、幅度误差、相位误差
•载波频率误差
•IQ 原点偏移
•IQ 不平衡
•波形质量
•峰值码域误差功率(PCDEP)

频谱测量（带内）：
•邻信道泄漏功率比(ACLR)
•占用带宽(OBW)
•频谱辐射模板(SEM)

UL 信号发生器
对于WCDMA Node B 的灵敏度测量，CMU300 支持规范(3GPP TS 25.141 FDD) 中所定义的所有参考测量信道(RMC)。通过自带的RF 发生器，CMU300 提供了以下功能：
•实时信号生成，包括用于连续接收机测量的高达PN（伪随机噪声）16 的测量序列，从而可方便地执行*无线灵敏度搜索程序。
•支持每秒2 Mb 的规定数据速率(RMC 2048 kbps)，可对已针对预期应用而实现的数据速率进行测试：*即可进行未来应用所需的测试！
•AWGN 发生器功能和BER模拟

WCDMA信令模式的特殊功能
•同步TX 参数测试
•BCH 实时分析
•下行链路信道/扩展BER 测试功能的数据分析
•RACH 测试（包括AICH 分析）
•HS-SCCH 监测
•HS-DSCH 数据速率和吞吐量测量
•HS-DPCCH 上行链路模拟
•HSDPA 模拟和检查应用
