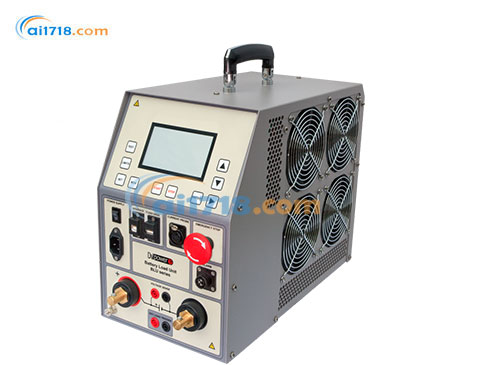

瑞典DVPower BLU110T电池放电测试仪由爱仪器仪表网代理,本产品为来自各地的测试工程师提供的轻量级解决方案,旨在满足客户的各种测试程序(标准化和定制化)。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
BLU110T电池放电测试仪简介:
•BLU110T是为来自各地的测试工程师提供的轻量级解决方案,旨在满足客户的各种测试程序(标准化和定制化)。
•BLU110T根据电池测试的实际标准(IEEE 450-2010 / 1188-2005 / 1106-2015,IEC 60896-11 / 22和其他相关标准),以准确,用户友好的方式执行容量测试。
•BLU110T可以以恒定电流,恒定功率,恒定电阻或根据预先选择的负载曲线执行放电。
•即使在电池仍然连接到负载的情况下也可以进行放电测试 - 通过测量并计算过程中的负载电流。
•BLU110T器件提供高达340A的放电电流,适用于高达500V的电池电压。
•BLU110T电池是变电站整体可靠性的关键组成。在停电期间,许多电力对象/系统(例如发电厂和发电机的励磁系统)应该继续使用电池运行。
•BLU110T电池组不能为保护电路提供足够的电压/电源可能导致对变电站设备的灾难性后果。
•因此,需要定期检查电池,以便监控其状况并更大限度地延长其使用寿命。电池健康状况评估的基本和可靠的测试是容量测量测试。
•测量电池容量的*方法是进行放电测试。
•BLU110T电池负载测试仪是独立或PC控制的电池容量测试装置,基于先进的技术,使用先进的电力电子解决方案,冷却器和风扇均集成到设备中。
•当所需的放电电流或功率超过单个BLU设备的容量时,可以并联10个BLU设备。或者,添加拓展负载BXL系列也可用于增加放电容量。
•BLU110T结合电池电压监控器BVS和电池电压记录器BVR,可以执行电池的详细评估。各种电池电压范围的电流,可达到的极小电池电压为1,75V,如下表所示。表中还列出了使用BXL系列可获得的极大电流。
BLU110T电池放电测试仪特点:
•轻量级 - 轻至12,8千克(28.2磅)
•功率强大 - 放电功率高达28,4 kW
•电压测量范围:5,25 - 500 V DC
•放电电流 - 高达340 A DC
•使用BXL拓展负载,可轻松拓展为大型测试设备
•电池内阻测量符合IEC 60896标准
•在电池使用中也可以测试
•使用DV-B Win软件进行详细的测试分析
•测试恢复功能来应对供电中断的情况
BLU110T电池放电测试仪应用领域:
典型应用是测量作为以下设备的备用电源的电池的容量和全电压(但不限于):
•发电站
•电信系统
•发电机励磁系统
•变电站
•保护和控制系统
BLU110T电池放电测试仪优势:
•电池容量测量通过进行放电进行测试,符合相应的IEEE,IEC和其他相关标准
•恒定电流,恒定功率,恒定电阻等多种工作模式
•多种负载曲线操作模式:负载曲线I,负载曲线P和负载曲线R,可以模拟放电测试期间的负载特性变化
•并联运行功能(不包含BLU100A和BLU110T型号)
•电流探测模式可以在真实负载或 BXL等任何负载设备连接时进行放电测试
•测试期间可以修改测试设置
•可调节的报*和截止参数,可以防止过度放电
•如果拥有电池电压记录仪BVR系列,则可以使用电池电压和电池温度测量的附加功能
•电池内阻可仅使用BLU设备测量,或与符合IEC 60896的电池电压监控器(BVS)配合使用
•测试后,总电压和容量曲线以及数值记录在设备的内部存储器中。结果可以容易地转移到个人计算机或笔记本电脑上进行存储,打印或转出。
•使用DV-B Win软件(在个人计算机或笔记本电脑上),显示电流/功率/电阻,容量,电压和经过时间的图形(曲线)和数值,并可实时观察。
订购信息(Order Info)
设备本体(Instrument)
设备 | 产品编号 |
---|---|
电池负载单元 BLU110T | BLU110T-D-00 |
电池负载单元 BLU220T | BLU220T-D-00 |
电池负载单元 BLU230T | BLU230T-D-00 |
标准配置配件(Included Accessories)
配件 | 产品编号 |
---|---|
基于 Windows 系统的 DV-B Win 电脑软件(含 USB 电缆) | —— |
电源电缆(Mains Power cable) | MPCXXA-XX-00 |
接地(PE)电缆(Ground (PE) cable) | CABLE-GND-00 |
BLU 设备运输箱 - 小尺寸(适用于 BLU110T 型号) | HARD-CASE-B0 |
BLU 设备运输箱 - 中尺寸(适用于 BLU220T 型号) | HARD-CASE-BL |
标准配件(Standard)
配件 | 产品编号 |
---|---|
电流电缆 2×3 米 50 平方毫米(9.84 英尺,0 号线规),带绝缘鳄鱼夹(A4)(适用于 BLU110T) | C2-03-50FA4I |
电流电缆 2×3 米 70 平方毫米(9.84 英尺,00 号线规),带绝缘鳄鱼夹(A4)(适用于 BLU220T 和 BLU230T) | C2-03-70FA4I |
检测电缆 2×3 米(9.84 英尺),带香蕉插头 + 海豚夹 | S2-03-00BPDC |
电缆包(Cable bag) | CABLE-BAG-00 |
可选配件(Optional)
配件 | 产品编号 |
---|---|
零电压放电模块 ZVD(Zero Voltage Discharge Module ZVD) | BLU-ZVDM xx -0 |
电池外部负载单元 BXL-T(Battery External Load Unit BXL-T) | BXL400X-T-00 |
电池电压记录仪 BVR22(含配件)(Battery Voltage recorder BVR22 with accessories) | BVR22X-NN-00 |
BLU-BXL 同步触发电缆组 2×2 米 1 平方毫米(6.56 英尺,17 号线规)(适用于 BXL-T 型号) | PO-02-01BPBP |
BLU-BXL 同步触发电缆组 2×5 米 1 平方毫米(16.4 英尺,17 号线规)(适用于 BXL-T 型号) | PO-05-01BPBP |
电流电缆 2×5 米 70 平方毫米(16.4 英尺,00 号线规),带绝缘鳄鱼夹(A4)(适用于 BLU220T 和 BXL-T 型号) | C2-05-70FA4I |
电流电缆 2×5 米 25 平方毫米(16.4 英尺,3 号线规),带绝缘鳄鱼夹(A4)(适用于 BLU110T 型号) | C2-05-25FA4I |
延长电缆 2×5 米 70 平方毫米(16.4 英尺,00 号线规)(适用于 BLU220T 和 BXL-T 型号) | E2-05-70VFMI |
延长电缆 2×3 米 16 平方毫米(9.84 英尺,5 号线规),带绝缘鳄鱼夹(A4)(适用于 BLU110T 型号) | E2-03-16VFMI |
检测电缆 2×5 米(16.4 英尺),带香蕉插头 + 海豚夹(适用于 BLU-T 型号) | S2-05-00BPDC |
30/300 安电流钳(由设备供电,含 5 米(16.4 英尺)延长线)(适用于 BLU-T 型号) | CACL-0300-06 |
外部报*电缆(适用于 BLU-T 型号)(Cable for external alarm) | CABLE-EXA-05 |
外部报*延长电缆 5 米(16.4 英尺)(适用于 BLU-T 型号) | E1-EXABLU-05 |
BLU 设备间并联运行电缆 3 米(9.84 英尺)(适用于 BLU220T 和 BLU230T 型号) | CP-0003N6-00 |
订购示例(Order Examples)
示例 1:带标准配件的 BLU110T
设备及标准配置配件 | 数量 | 产品编号 |
---|---|---|
电池负载单元 BLU110T(含以下配件)
|
1 套 | BLU110T-D-00 |
标准配件
|
1 套
|
C2-03-50FA4I
|
示例 2:带标准配件的 BLU220T
设备及标准配置配件 | 数量 | 产品编号 |
---|---|---|
电池负载单元 BLU220T(含以下配件)
|
1 套 | BLU220T-D-00 |
标准配件
|
1 套
|
C2-03-70FA4I
|
BLU110T电池放电测试仪数据参数
电源供应(Mains Power Supply)
型号 | 类别 | 尺寸 | 重量 |
---|---|---|---|
BLU110T(不含配件) | 设备本体 | 440×221×355 毫米(17.3×8.7×14 英寸) | 12.8 千克(28.2 磅) |
运输箱 | 545×300×418 毫米(21.1×11.8×16.5 英寸) | 6.9 千克(15.2 磅) | |
BLU220T(不含配件) | 设备本体 | 560×221×355 毫米(22×8.7×14 英寸) | 15.1 千克(33.2 磅) |
运输箱 | 665×300×418 毫米(26.2×11.8×16.5 英寸) | 8.5 千克(18.7 磅) | |
BLU230T(不含配件) | 设备本体 | 560×221×355 毫米(22×8.7×14 英寸) | 15.1 千克(33.2 磅) |
运输箱 | 665×300×418 毫米(26.2×11.8×16.5 英寸) | 8.5 千克(18.7 磅) |
测量(Measurement)
内部电压测量
型号 | 测量范围 | 分辨率 |
---|---|---|
BLU110T | 0-75 伏直流 | 0.1 伏(或更高精度 *) |
BLU220T | 0-75 伏直流 | 0.1 伏(或更高精度 *) |
BLU230T | 0-30 伏直流 | 0.1 伏(或更高精度 *) |
型号 | 测量范围 | 分辨率 |
---|---|---|
BLU110T | 0-300 安直流 | 0.1 安 |
BLU220T | 0-400 安直流 | 0.1 安 |
BLU230T | 0-400 安直流 | 0.1 安 |
各型号适用电池电压
型号 | 电池电压 |
---|---|
BLU110T | 0.9* – 70.5 伏直流 |
BLU220T | 5.55* – 70.5 伏直流 |
BLU230T | 4.8* – 30 伏直流 |
型号 | 范围 |
---|---|
BLU110T | 0-150 安直流 |
BLU220T | 0-340 安直流 |
BLU230T | 0-280 安直流 |
ZVD 模块 | 0-60 安直流 |
型号 | 电阻范围 |
---|---|
BLU110T | 0.01 – 70.5 欧(Ω) |
BLU220T | 0.2 – 70.5 欧(Ω) |
BLU230T | 0.2 – 30 欧(Ω) |
型号 | 范围 | 分辨率 |
---|---|---|
BLU110T | 0 – 8.5 千瓦 * | 0.01 千瓦 |
BLU220T | 0 – 19.2 千瓦 * | 0.01 千瓦 |
BLU230T | 0 – 8.4 千瓦 * | 0.01 千瓦 |
尺寸 范围 / 分辨率 停止参数(STOP parameters)
环境条件(Environment conditions)
支持语言(Available languages)
电流探头规格(Current probe specifications)
电流探头 | 量程 | 毫伏 / 安(mV/A)比率 | 供电方式 |
---|---|---|---|
电流钳 30/300 安 * | 30 安 | 10 毫伏 / 安 | 由设备供电 |
300 安 | 1 毫伏 / 安 | 由设备供电 |
质保(Warranty)
适用标准(Applicable Standards)
安全认证(Safety)
注:所有规格参数均在环境温度为 25°C(77°F)且使用标准配件的条件下有效。规格参数如有变更,恕不另行通知。
