•BLU360V是为来自各地的测试工程师提供的轻量级解决方案,旨在满足客户的各种测试程序(标准化和定制化)。
•BLU360V根据电池测试的实际标准(IEEE 450-2010 / 1188-2005 / 1106-2015,IEC 60896-11 / 22和其他相关标准),以准确,用户友好的方式执行容量测试。
•BLU360V可以以恒定电流,恒定功率,恒定电阻或根据预先选择的负载曲线执行放电。
•即使在电池仍然连接到负载的情况下也可以进行放电测试 - 通过测量并计算过程中的负载电流。
•BLU360V器件提供高达340A的放电电流,适用于高达500V的电池电压。
•BLU360V电池是变电站整体可靠性的关键组成。在停电期间,许多电力对象/系统(例如发电厂和发电机的励磁系统)应该继续使用电池运行。
•BLU360V电池组不能为保护电路提供足够的电压/电源可能导致对变电站设备的灾难性后果。
•因此,需要定期检查电池,以便监控其状况并更大限度地延长其使用寿命。电池健康状况评估的基本和可靠的测试是容量测量测试。
•测量电池容量的*方法是进行放电测试。

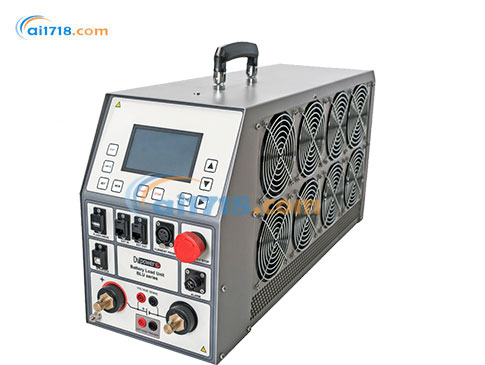

•BLU360V电池负载测试仪是独立或PC控制的电池容量测试装置,基于先进的技术,使用先进的电力电子解决方案,冷却器和风扇均集成到设备中。
•当所需的放电电流或功率超过单个BLU设备的容量时,可以并联10个BLU设备。或者,添加拓展负载BXL系列也可用于增加放电容量。
•BLU360V结合电池电压监控器BVS和电池电压记录器BVR,可以执行电池的详细评估。各种电池电压范围的电流,可达到的极小电池电压为1,75V,如下表所示。表中还列出了使用BXL系列可获得的极大电流。
BLU360V电池放电测试仪特点:
•轻量级 - 轻至12,8千克(28.2磅)
•功率强大 - 放电功率高达28,4 kW
•电压测量范围:5,25 - 500 V DC
•放电电流 - 高达340 A DC
•使用BXL拓展负载,可轻松拓展为大型测试设备
•电池内阻测量符合IEC 60896标准
•在电池使用中也可以测试
•使用DV-B Win软件进行详细的测试分析
•测试恢复功能来应对供电中断的情况
BLU360V电池放电测试仪应用领域:
典型应用是测量作为以下设备的备用电源的电池的容量和全电压(但不限于):
•发电站
•电信系统
•发电机励磁系统
•变电站
•保护和控制系统
BLU360V电池放电测试仪优势:
•电池容量测量通过进行放电进行测试,符合相应的IEEE,IEC和其他相关标准
•恒定电流,恒定功率,恒定电阻等多种工作模式
•多种负载曲线操作模式:负载曲线I,负载曲线P和负载曲线R,可以模拟放电测试期间的负载特性变化
•并联运行功能(不包含BLU100A和BLU110T型号)
•电流探测模式可以在真实负载或 BXL等任何负载设备连接时进行放电测试
•测试期间可以修改测试设置
•可调节的报*和截止参数,可以防止过度放电
•如果拥有电池电压记录仪BVR系列,则可以使用电池电压和电池温度测量的附加功能
•电池内阻可仅使用BLU设备测量,或与符合IEC 60896的电池电压监控器(BVS)配合使用
•测试后,总电压和容量曲线以及数值记录在设备的内部存储器中。结果可以容易地转移到个人计算机或笔记本电脑上进行存储,打印或转出。
•使用DV-B Win软件(在个人计算机或笔记本电脑上),显示电流/功率/电阻,容量,电压和经过时间的图形(曲线)和数值,并可实时观察。
订购示例
BLU200A 含标准附件
1 套 - USB 线 |
---|
- 接地(PE)线 - 运输箱 |
标准附件 |
电流电缆,规格为 2×3 米 ×50 平方毫米(9.84 英尺,0 号线规),带绝缘鳄鱼夹(A4 型):1 套,产品编号 C2-03-50VA4I |
电缆包:1 个,产品编号 CABLE-BAG-00 |
BLU340A + BXL-A 含标准附件
含附带附件的仪器 | 数量 | 产品编号 |
---|---|---|
电池负载单元 BLU340A | 1 台 | BLU340A-N-00 |
电池外部负载单元 BXL-A | 1 台 | BXL400X-A-00 |
- 含 DV-B Win 电脑软件的 USB 设备 | 1 台 | - |
- USB 线 | 1 根 | - |
- 主电源电缆 | 2 根 | - |
电流电缆,规格为 2×3 米 ×35 平方毫米(9.84 英尺,2 号线规),带绝缘鳄鱼夹(A4 型):2 套,产品编号 C2-03-35VA4I |
---|
电缆包:2 个,产品编号 CABLE-BAG-00 |
由仪器供电的电流钳(30/300A),带 5 米(16.4 英尺)延长线:1 个,产品编号 CACL-0300-06 |
含附带附件的仪器 | 数量 | 产品编号 |
---|---|---|
电池负载单元 BLU360V | 2 台 | BLU360V-N-00 |
- 主电源电缆 | 2 根 | - |
- 含 DV-B Win 电脑软件的 USB 设备 | 2 套 | - |
- USB 线 | 2 根 | - |
- 接地(PE)线 | 2 根 | - |
- 运输箱 | 2 个 | - |
标准附件:电流电缆,规格为 2×3 米 ×35 平方毫米(9.84 英尺,2 号线规),带绝缘鳄鱼夹(A4 型):2 套,产品编号 C2-03-35VA4I |
---|
电缆包:2 个,产品编号 CABLE-BAG-00 |
用于 BLU-BLU 并联运行的电缆(3 米,9.84 英尺):1 根,产品编号 CP-03RJ45-00 |
BLU360V电池放电测试仪技术参数:
技术类别 | 详细参数 |
---|---|
电源规格 |
- 输入电压:90–264 V AC,50/60 Hz - 连接标准:IEC/EN60320-1 - 电源类型:单相 - BLU200A 支持电池供电:110–240 V DC |
工作电压范围 |
- BLU100L:3.0–300 V DC(带 ZVD 至 0 V) - BLU100A/200A/340A:5.55–300 V DC(带 ZVD 至 0 V) - BLU360V:5.55–500 V DC(带 ZVD 至 0 V) |
放电电流范围 |
- BLU100L/100A:0–160 A DC - BLU200A:0–240 A DC - BLU340A/360V:0–160 A DC - ZVD 模块:0–60 A DC |
放电功率 |
- BLU100L/100A: 14.2 kW - BLU200A: 19.7 kW - BLU340A/360V: 28.4 kW |
测量精度 |
- 电压:±0.5% 读数 + 0.1 V - 电流:±(0.5% 读数 + 0.1 A) - 功率:±1% |
分辨率 |
- 电压:0.1 V(BLU200A 在 60 V 以下可达 0.002 V) - 电流:0.1 A - 功率:0.01 kW - 容量:0.0001 Ah |
放电模式 |
- 恒流(Const I)、恒功率(Const P)、恒电阻(Const R) - 负载曲线模式(电流 / 功率 / 电阻预设曲线) |
显示屏 | - 5.7 英寸彩色触摸屏 |
尺寸与重量 |
- BLU100L/100A: ▶ 仪器:440×221×355 mm(17.3×8.7×14 in),12.8 kg(28.2 lbs) ▶ 运输箱:545×300×418 mm,6.9 kg - BLU200A: ▶ 仪器:560×221×355 mm(22×8.7×14 in),14.5 kg(32 lbs) ▶ 运输箱:665×300×418 mm,8.5 kg - BLU340A/360V: ▶ 仪器:730×221×355 mm(28.7×8.7×14 in),20.6 kg(45.4 lbs) ▶ 运输箱:795×290×415 mm,10.1 kg |
环境条件 |
- 工作温度:0°C–+50°C(32°F–+122°F) - 存储温度:-40°C–+70°C(-40°F–+158°F) - 湿度:≤95% 无冷凝 - 污染等级:2 |
通信接口 | - USB、RS232(可选)、以太网(可选) |
保护功能 |
- 热切断、过载保护、过流 / 过压 / 过热保护 - 紧急停止按钮 |
适用标准 |
- IEEE 450-2010、IEEE 1188-2005、IEC 60896-11/22 - 安全标准:EN 61010-1、LVD 2014/35/EU - EMC 标准:EN 61326-1、2014/30/EU |
保修 | - 3 年,官网注册后额外 1 年 |
并联功能 | - BLU200A/340A/360V 支持(*多 10 台),BLU100L/100A 不支持 |
ZVD 模块功能 |
- 支持电池完全放电至 0 V,消除电压反弹 - 放电电流:0–60 A DC |

-
