产品简介:

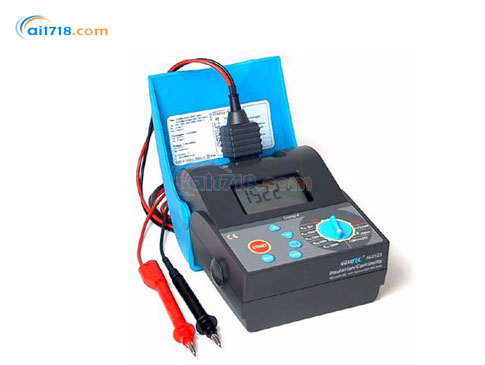

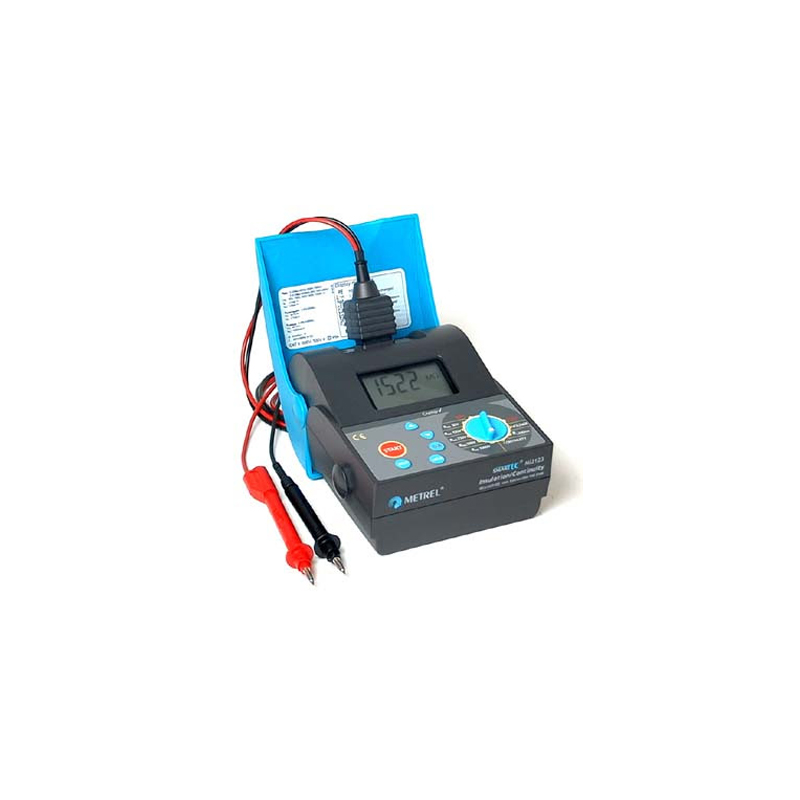

MI 2123 SMARTEC 绝缘 / 导通性测试仪是一款便携式手持电池供电测试仪器,用于市电安装的安全措施测试,操作简单明了 。它集成多种功能,基于多年电气安装测试设备的经验设计生产,可进行绝缘电阻测量、导通性测量(采用 200mA 或*高 7mA 测试电流)以及 AC/DC 电压和频率测量 。该仪器具备宽范围的绝缘电阻测试电压、测量后自动放电、特定功能下自动交换测试电压极性等特性,还设有存储器可存储测试结果,并能与 PC 连接进行数据传输 。定制的 LCD 显示屏便于读取结果,普通操作人员阅读并理解使用手册后即可操作 。产品特点:
•内置磁铁可将仪器固定在铁质材料上
•内置充电器
•可存储1900个测量结果
•USB/RS232通讯接口,与PCSW软件兼容
•坚固、精巧的仪器外观设计
•符合标准:IEC/EN 61557-1、5、10,IEC/EN 61010-1,IEC/EN 61326
产品应用
电气安装检测:适用于各类电气安装工程的安全检测,确保电气系统符合相关标准和规范。
设备维护:可用于电气设备的日常维护,及时发现设备绝缘和导通性方面的问题,保障设备正常运行。
故障排查:在电气系统出现故障时,能够快速准确地检测绝缘电阻和导通性,帮助定位故障点。
•主机
•软手带
•4.5米红、蓝测试线
•20米绿、黑测试线
•接地桩4根
•电源线及六节电池
•A1018电流钳
•A1019电流钳
•使用说明书
•校验报告
产品规格
功能 | 测量范围 | 分辨率 | 精度 |
---|---|---|---|
绝缘电阻(Un ≥500V) | 0.12MΩ÷20GΩ | - | - |
绝缘电阻(Un ≥500V 细分) |
0.00 ÷ 19.99MΩ 20.0 ÷ 199.9MΩ 200 ÷ 1999MΩ 2.00k ÷ 19.99kMΩ |
0.01MΩ 0.1MΩ 1MΩ 10MΩ |
± (3% 读数 + 3 位数字) ± (3% 读数 + 3 位数字) ± (3% 读数 + 3 位数字) ± (10% 读数) |
绝缘电阻(Un <500V) | 0.012MΩ - 200MΩ | - | - |
绝缘电阻(Un <500V 细分) |
0.000 ÷ 1.999MΩ 2.00 ÷ 19.99MΩ 20.0 ÷ 199.9MΩ |
0.001MΩ 0.01MΩ 0.1MΩ |
± (5% 读数 + 3 位数字) ± (5% 读数 + 3 位数字) ± (5% 读数 + 3 位数字) |
额定输出电压 | 50V, 100V, 250V, 500V, 1000V | - | - |
输出电压容差 | +20%, -0% | - | - |
额定输出电流 | ≥1mA | - | - |
短路电流 | < 3mA | - | - |
R±200mA | 0.08Ω ÷ 2000Ω | - | - |
R±200mA 细分 |
0.00 ÷ 19.99Ω 20.0 ÷ 199.9Ω 200 ÷ 1999Ω |
0.01Ω 0.1Ω 1Ω |
± (2% 读数 + 2 位数字) ± (2% 读数 + 2 位数字) ± 3% 读数 |
开路测试电压 | 4 - 7Vd.c. | - | - |
测试电流(R ≤2Ω 时) | >200mA | - | - |
测试线补偿(*高 5Ω) | 是 | - | - |
自动极性交换 | 是 | - | - |
测量模式 | 单次测量 | - | - |
导通性 |
0.0 ÷ 199.9Ω 200 ÷ 2000Ω |
0.1Ω 1Ω |
± (5% 读数 + 3 位数字) ± (5% 读数 + 3 位数字) |
开路测试电压(导通性) | 4 - 7V DC | - | - |
短路测试电流(导通性) | *高 7mA | - | - |
测量模式(导通性) | 连续测量 | - | - |
电压 U | - | 1V | ± (3% 读数 + 3 位数字) |
额定频率范围 | DC, 45 – 65Hz | - | - |
一般规格 |
- 电源:6V DC(4 × 1.5V 碱性电池 IEC LR14)或 4.8V DC(4 × 1.2V NiCd, NiMH 可充电电池 IEC LR14) - 自动关机:约 10 分钟无操作自动关机 - 尺寸(宽 × 高 × 深):15.5 × 9.5 × 19cm - 重量(不含配件,含电池):1.3kg - 显示:定制 LCD - 内存:约 1000 次测量数据 - 计算机连接:RS 232(9600 波特,无校验位,8 位数据,1 位停止位) - 防护等级分类:II 类(双重绝缘) - 过电压类别:CATIII 300V - 污染等级:2 - 防护程度:IP 54 - 工作温度范围:0 ÷ 40 °C - 参考温度范围:10 ÷ 30 °C - *大湿度:85 % RH(0 ÷ 40°C) - 参考湿度范围:40 ÷ 60 % RH |

-
