瑞典DV POWER TRT-H系列手持式变压器匝数比测试仪由爱仪器仪表网代理，本产品是DV Power单相仪器，专为测量单相和三相变压器的匝数比而设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TRT-H系列手持式变压器匝数比测试仪产品概述

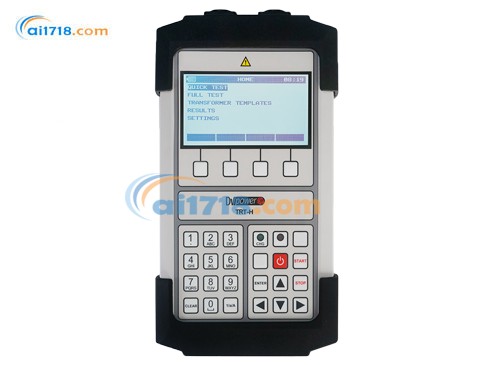

TRT-H 是一款手持式、电池供电的全自动测试设备，专为变压器的变比、励磁电流和相移测量而设计。

变压器变比的测量原理是在高压绕组两端施加交流电压，*测量对应的空载变压器绕组两端的交流电压，然后显示这两个电压的比值。

用户可以输入变压器的铭牌电压，从而计算出变比偏差。这一功能避免了因操作人员手动计算而可能产生的任何误差。TRT-H 会将测量得到的变比与铭牌变比进行比较，并打印出每次测试的误差百分比。

TRT-H系列手持式变压器匝数比测试仪产品特点

市场上*的手持式仪器

可测量 3 种变压器参数：
- 变比
- 励磁电流
- 相位角
单相测试电压*高可达 40V 交流
变比精度*高可达 ±0.1%
极其轻便 —— 仅 1.4 千克 / 3.1 磅
电池供电
可测试单相和三相变压器

应用领域

该仪器的应用场景包括：

配电变压器的变比测量
仪用变压器的变比验证
变比偏差计算
配电变压器和仪用变压器的励磁电流测量
配电变压器和仪用变压器的相位角测量
仪用变压器的极性检查

将 TRT-H 连接到测试对象

配电变压器

使用两组电缆，TRT-H 可以同时连接到变压器高压侧的一相和低压侧的一相。

连接 TRT-H 到三相配电变压器

优势和特点

内置电池：TRT-H 由用户可更换的内置可充电锂离子电池供电。充满电的电池可满足一整天的测试需求。TRT-H 也可以在连接市电电源的情况下运行。
内存：TRT-H 有存储 100 个变压器记录的空间。每个变压器记录中*多可存储 15 个测试结果。
电流互感器（CT）：TRT-H 可以同时连接到电流互感器（CT）的一次侧和二次侧。电流互感器是特殊构造的变压器，属于仪用变压器，一次侧通常只有一匝，偶尔有两匝，而较多的匝数位于 CT 的 “X”（二次）侧。因此，在验证 CT 时，TRT-H 的 “X” 测试电缆必须连接到 CT 的一次侧。如果没有一次侧端子，TRT-H 的 “X” 电缆应穿过 CT 铁芯并短接。

连接 TRT-H 到未安装的电流互感器（CT）

DV-TR 软件：TRT-H 内部存储器中的所有结果都可以通过蓝牙通信轻松传输到 DV-TR 软件。这使得用户可以在办公室对结果进行分析、打印，或创建定制的测试报告。该软件包含在购买价格内。

TRT-H系列手持式变压器匝数比测试仪产品规格

项目	详情
电池	类型：锂离子，14.8V，2.9Ah 可充电用户可更换
电源适配器	输入电压：90 - 264V 交流，50/60Hz 输出电压：12 - 19V 直流输出电流：2A 直流
输出电压	40V、10V、1V 交流
变比测量	测量范围： 40V 和 10V 交流时为 0.8 - 20000；1V 交流时为 0.8 - 4000 分辨率：5 位数字典型精度： 40V 交流、10V 交流： 0.8 - 999：±0.1%；0.8 - 999：±0.2% 1000 - 3999：±0.15%；1000 - 3999：±0.2% 4000 - 14999：±0.25%；4000 - 14999：±0.25% 15000 - 20000：±0.3%；15000 - 20000：±0.3% 1V 交流： 0.8 - 999：±0.2% 1000 - 4000：±0.2%
励磁电流测量	测量范围：0 - 1A 分辨率：0.1mA 典型精度：±(1% 读数 + 0.5mA)
环境保护（IP 防护等级）	设备：IP40 设备装在塑料箱中（箱盖关闭）：IP67
相位角测量	测量范围：0 - 360° 分辨率：0.01° 典型精度：±0.06°
显示	4.8 英寸 LCD 显示屏，240×128 像素
接口	蓝牙
内部存储器	100 个变压器记录每个记录*多包含 15 个结果
保修	3 年，在 DV Power 官方网站注册后可额外延长 1 年
环境条件	工作温度：-20°C - +55°C /-4°F - +131°F 存储和运输温度：-40°C - +70°C /-40°F - +158°F 湿度：0% - 95% 相对湿度，无冷凝
尺寸和重量	尺寸（宽 × 高 × 深）：170×310×58mm / 6.69×12.21×2.28 英寸重量：1.4 千克 / 3.1 磅
适用标准	安装 / 过电压类别：II 污染等级：2 安全：符合 LVD 2014/35/EU（CE 认证）标准 EN 61010 - 1:2010 电磁兼容性：符合 Directive 2014/30/EU（CE 认证）标准 EN 61326 - 1:2013
	TRT-H参数文档

订购信息

仪器	产品编号
手持式变比测试仪 TRT-H	TRTH000-N-02
包含配件	- 基于 Windows 系统的 DV-TR PC 软件 - 带 18V/3A 电源适配器的市电电源线 - 运输袋 - 携带带
标准配件	- H 绕组电流和检测电缆 2 米（6.56 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：HCS-02-2NCWS - X 绕组电流和检测电缆 2 米（6.56 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：XCS-02-2NCWS - 跨接电缆 2 米（6.56 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：JCX-02-2WSWS
可选配件	- H 绕组电流和检测电缆 1 米（3.28 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：HCS-01-2NCWS - X 绕组电流和检测电缆 1 米（3.28 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：XCS-01-2NCWS - H 绕组电流和检测电缆 3 米（9.84 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：HCS-03-2NCWS - X 绕组电流和检测电缆 3 米（9.84 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：XCS-03-2NCWS - H 绕组电流和检测电缆 5 米（16.4 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：HCS-05-2NCWS - X 绕组电流和检测电缆 5 米（16.4 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：XCS-05-2NCWS - H 绕组电流和检测电缆 10 米（32.8 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：HCS-10-2NCWS - X 绕组电流和检测电缆 10 米（32.8 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：XCS-10-2NCWS - H 绕组电流和检测电缆 15 米（49.2 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：HCS-15-2NCWS - X 绕组电流和检测电缆 15 米（59.2 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：XCS-15-2NCWS - H 绕组电流和检测电缆 2 米（6.56 英尺），2.5mm²（14AWG），带测试探头，产品编号：HCS-02-2NCTP - X 绕组电流和检测电缆 2 米（6.56 英尺），2.5mm²（14AWG），带测试探头，产品编号：XCS-02-2NCTP - 跨接电缆 1 米（3.28 英尺），2.5mm²（14AWG），带小型 TTA 夹，产品编号：JCX-01-2WSWS - 14.8V 2900mAh 锂离子电池，带防火电池袋，产品编号：LION-BAT-002 - 防火电池袋，产品编号：FIR-RTBBAG-0 - TWR-H、TRT-H 和 RMO-TH 的塑料运输箱，产品编号：HARD-CASE-TW - 验证校准器 TRTC，产品编号：TRTC-05-4800 - H 绕组电流和检测电缆 1 米（3.28 英尺），2.5mm²（14AWG），带香蕉插头，产品编号：HCS-01-2NCBP - X 绕组电流和检测电缆 1 米（3.28 英尺），2.5mm²（14AWG），带香蕉插头，产品编号：XCS-01-2NCBP - 电缆袋，产品编号：CABLE-BAG-00
