西班牙SMC RAPTOR一次注入测试设备由爱仪器仪表网代理，本产品可以实现*大15KA的电流注入，实现对保护电路的过电流测试，对新投入电气设备进行一次通流试验，对设备的安全性及完整性进行检验和判定。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

RAPTOR

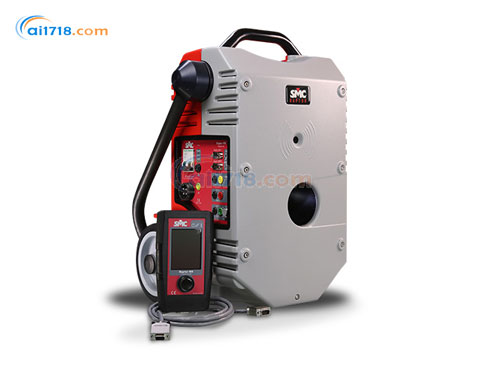

西班牙SMC RAPTOR一次注入测试设备简介：
•RAPTOR是一台一次电流注入测试设备。
•RAPTOR可以进行一次保护系统的过电流试验,CT/VT测试、接地电阻测量、单极及相过电流测试、接地网测试、重合器测试、断路器跳闸测试、绕组阻抗测量、电解质测试、罗格夫斯基线圈测试等多种测试。
•RAPTOR可以实现*大15KA的电流注入，实现对保护电路的过电流测试，对新投入电气设备进行一次通流试验，对设备的安全性及完整性进行检验和判定。
•RAPTOR操作便捷、适用性强。
•RAPTOR初始购买可仅购买主机，可根据需求添加从机，环通技术避免了接线的烦恼，从机与主机之间无线连接，消除电缆限制。
•RAPTOR小巧轻便易于运输。
•RAPTOR凭手持控制器*可实现测量操作，数据可存储并下载到PC端。
RAPTOR

RAPTOR一次注入测试设备特点：
•强大的输出能力，zui高可以提供15000A的电流输出
•RAPTOR适用性强，初次购买可以只购买主机，可以随时扩展从机来满足对测试的不同需求，每个从机大约可以增加主机两倍的功率
•环通技术! 测试仪不需要连接，简单的添加匝数便可以产生数倍的电流
•IrDA界面，无线连接到从属机上，节省了设置时间
•小巧轻便，主机重35公斤，带有车轮和把手，更加便捷容易运输
•输出稳定，负载变化不影响输出，可以快速稳定的调节
•手持控制器方便易操作，大屏可触控操作屏，在室内或阳光直射下清晰可见
•操作简单，单人即可操作测试设备，用户可以在测试和测试间断期间处理待测设备
•RAPTOR可提供多种测试，满足用户的不同需求
•测试数据可以存储在手持控制器中，并在办公室下载到PC端，做进一步的处理
RAPTOR

RAPTOR一次注入测试设备应用：
电流互感器（CT）、电压互感器（VT）和电压互感器（PT）的耐压测试。
电流互感器（CT）和电压互感器（VT）的励磁电流测量及拐点电压（Knee Point）测试。
电压互感器（VT）和电压互感器（PT）的变比测量。
电压互感器（VT）二次绕组的极性测试。
电压传感器和转换器测试。
跨步电压与接触电压测量。

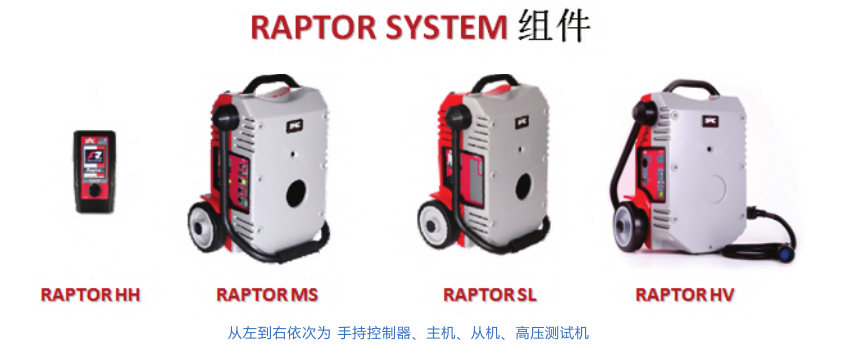

订购信息

系统型号	配置详情
猛禽 C-05（RAPTOR C-05）	1 台猛禽 WA + 1 台猛禽 MS
猛禽 C-15（RAPTOR C-15）	1 台猛禽 WA + 1 台猛禽 MS + 1 台猛禽 SL
猛禽 C-25（RAPTOR C-25）	1 台猛禽 WA + 1 台猛禽 MS + 2 台猛禽 SL
猛禽 C-35（RAPTOR C-35）	1 台猛禽 WA + 1 台猛禽 MS + 3 台猛禽 SL
猛禽 CV-XX（RAPTOR CV-XX）	上述任意配置 + 1 台猛禽 HV

技术参数: Raptor系统
RAPTOR-MS(values @240 Vac, 50 Hz, 1 turn sec. 960 mm 2 , 每边测量线25cm）
高电流输出
输出电流	输出电压
无加载 V (0% Imax)	0 - 1.20 Vac - 持续
3.8 KAac (30% Imax)	0 - 0.81 Vac - 持续
7.5 KAac (60% Imax)	0 - 0.42 Vac - 3 min
13 KAac (Imax)	0 - 0.22 Vac - 3 s
无加载分辨率	25 uVac
输出频率	20 - 400 Hz（功率降低应用于50> f> 60 Hz）
低电流输出（与高电流输出不同时）
输出电流	0 - 35 Aac (0 – 9 Aac 持续)
电压输出	0 - 200 Vac
输出频率	20 - 400 Hz（功率降低应用于50> f> 60 Hz）
隔离输出	Yes
保护	熔断器
测量
次级电流（高电流输出）
范围	0 - 1/0 - 15 KAac
分辨率	1 Aac, 10 Aac
准确性	±0.2% of the value ±0.2% of the range
相角	±0.25º
电流表/低电平电压表
电流表范围	0 - 0.2 / 0 - 2 / 0 - 20 Aac
电流表分辨率	0.1 mAac, 1 mAac, 10 mAac
电流表阻抗	<10 mΩ
电压表范围	0 - 30 mVac, 0 - 0, 3 Vac, 0 - 3 Vac
电压表分辨率	0.015 mVac, 0.15 mVac, 1.5 mVac
电压表阻抗	>3000 KΩ
频率范围	20 - 400 Hz
准确性	±0.1% of the value ±0.1% of the range
相角	±0.25º
隔离输入	Yes
