英国T&R PCU1-SP mk2初级电流注入系统由爱仪器仪表网代理，本产品是中等功率初级电流注入系统，输出电流高达5000A。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

英国T&R PCU1-SP mk2初级电流注入系统简介：
PCU1系列是中等功率初级电流注入系统，输出电流高达5000A。

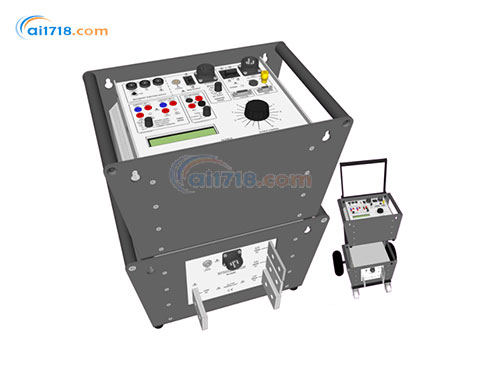

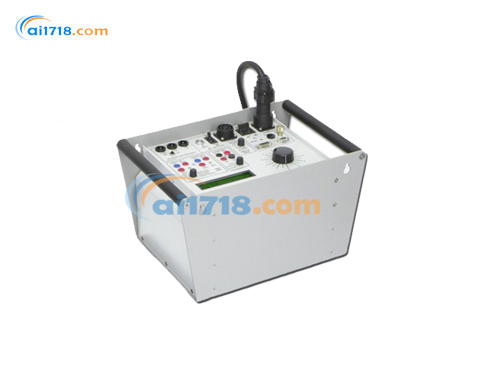

PCU1-SP mk2系统包含一个单独的控制单元，其中包含所有的计量和控制功能和一个提供高电流输出的装载单元。
PCU1-SP mk2非常适合一次电流注入，稳定性测试和断路器测试。
PCU1-SP mk2还提供直读式CT比率和极性测试，以及100A的二次注入输出。
T＆R还提供功率更高的PCU2系统。

特征	PCU1-SP mk2	PCU2
一次注入	√	√
zui大输出功率	11.5kVA 40s	20kVA 5 min
二次注入	√	x
CT比率/极性测	√	x

两个负载单元可用，提供2000A或5000A的*大输出电流。每个负载单元有三个输出抽头，以允许各种负载阻抗。
例如，NLU5000可以配置为在2.3V范围内提供5000A的*大电流，在4.6V范围内提供2500A或在9.2V范围内提供1250A的*大电流。
控制单元的额定功率为11.5kVA，采用脉冲模式，具有23kVA的2秒过载能力。所有的测量都是数字化的，并且提供了一个记忆设备来保存输出跳闸或关闭时的当前读数。
PCU1系统具有1ms分辨率的高精度定时系统。
常开或常闭触点的选择是自动的，触点的状态显示在前面板上。定时模式可用于过流和过流设备，闭合器，欠压和过压设备，电流跳闸和断路器。

PCU1-SP mk2初级电流注入系统特点：
5kA *大输出电流（高过载电流为2S）
多功能数字计时系统
具有单周期捕获的真有效值存储电流表
2000A and 5000A 输出单元
输出单元的三量程输出
坚固紧凑的设计

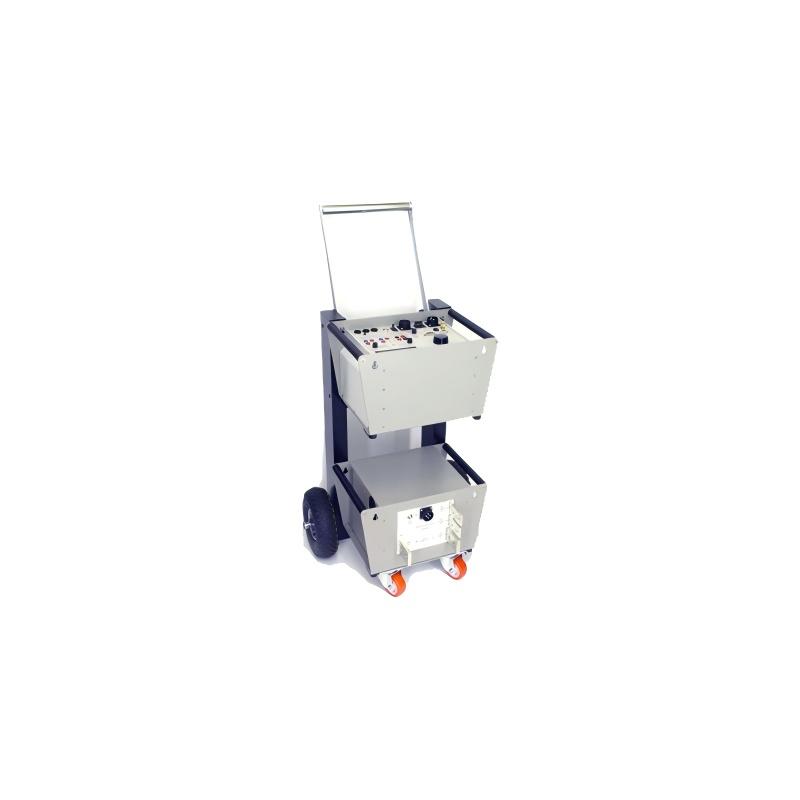

系统可以选择在小车上安装
二次注入可达 100A
直接读出CT比值和极性

配件信息

T&R PCU1-SP 控制单元
5米电源线
5米装载单元电源和计量导线
备用保险丝
操作手册

PCU1-SP mk2初级电流注入系统技术参数：
•装载单位电流计量
交流输出电流由液晶显示器的真有效值记忆电流表（采集时间200ms）进行计量。目前的测量有3个范围对应于装载单元*大额定值的10％，50％和100％。另外，在脉冲模式下启用200％的测量范围。

NLU2000
范围	满量程	分辨率	精度
10%	200.0A	0.1A	±0.5%rdg+5d
50%	1000A	1A	±0.5%rdg+5d
*	2000A	1A	±0.5%rdg+5d
200%	4000A	1A	±1%rdg+5d
NLU5000
范围	满量程	分辨率	精度
10%	500.0A	0.1A	±0.5%rdg+5d*
50%	2500A	1A	±0.5%rdg+5d*
*	5000A	1A	±0.5%rdg+5d*
200%	10kA	10A	±1.5%rdg+5d

•定时系统
PCU1系统具有灵活的定时系统，具有两个接点输入和5个操作模式。每个触点电路自动选择N / O或N / C触点，每个触点输入的状态由LED显示。
定时通道也可能由24和240V之间的直流电压触发。
定时分辨率：1ms
定时满量程：999.999s
定时精度：±0.01%rdg+2d (4d current mode)
O/C 接触电压：24V
S/C 电流 Vdc：20mA
输入范围：24-240Vdc
•脉冲模式为负载施加*大电流
指定的时间。如果触点组1在脉冲时间内改变状态或电流下降到测量范围的20％以下，则定时器停止。 *大输出电流在脉冲模式下增加。可获得的*大电流由测试对象和输出引线的阻抗设置。
•电流操作模式用于定时断路器，无辅助触点。当电流超过所选测量范围的20％时（例如NLU5000 500A量程的100A），启动定时器。电流下降时计时器停止。

二次注入输出
输出范围	连续	间歇性电流
	电流	5min on*	1 min on*
0-5V	33A	67A	100A
0-16V	10A	20A	30A
测量范围	分辨率	准确度	电流跳闸
10.00A	0.01A	±0.5%rdg+5d	10.5A
20.00A	0.01A	±0.5%rdg+5d	21A
100.0A	0.1A	±0.5%rdg+5d	100A

•电源要求：230V±10％，45-65Hz 1ph*大11.5kVA（23kVA过载2s）
•控制单元标准附件：主电源线（5米），负载单元电源和计量线（5米），操作手册和备用保险丝。
•外形尺寸重量
PCU1-SP：450 x 275 x 305mm 26kg
NLU2000：450 x 275 x 370mm 49kg
NLU5000：450 x 275 x 370mm 58kg
•温度范围：存储 -20°C to 60°C, 操作 0°C to 45°C
•防护和安全:PCU1系列和装载单元均标有CE标志，旨在满足BS EN61010的要求。系统通过输出端的电子跳闸，电源输入上的断路器和控制单元输出来保护。装置还具有负载单元输出和热保护的占空比跳闸。
•可选装载单元规格：两个负载单元可用于提供一系列适用于不同主要喷射任务的输出电流。每个负载单元有三个输出抽头，允许电流注入不同阻抗负载的宽范围。

NLU5000加载单位间歇性额定值
输出电压	*大电流
Cont.		5 min	1 min	40s
2.3V	1500A	3000A	4500A	5000A
4.6V	750A	1500A	2250A	2500A
9.2V	375A	750A	1125A	1250A
NLU2000装载单位间歇评级
输出电压	*大电流
Cont.		5 min	1 min	40s
4V	600A	1200A	1800A	2000A
8V	300A	600A	900A	1000A
16V	150A	300A	450A	500A
*230V电源开路电压

可选的输出引线组规格
类型	长度	CSA	终止
1000NAL	1m to 5m	140mm 2	铜棒
2000NAL	1m to 5m	280mm 2	铜棒
3000NAL	1m to 3hm	420mm 2	铜棒
5000NAL	1m to 3m	560mm 2	铜棒
