PCU2 mk5初级电流注入系统简介：
•PCU2 Mk5一次电流注入系统非常适合需要高电流的调试和维护测试。
•PCU2 Mk5系统由独立的控制和装载单元组成，可实现*大的灵活性控制单元包含所有控制和计量电路，并通过控制和计量电缆连接到装载单元。
•PCU2 Mk5控制单元可与两个装载单元中的一个一起使用，提供5000A或6000A之间5分钟或短时间达10或12kA。每个装载单元有两个输出端，可以串联或并联，以获得*大的灵活性。例如，LU6000可以配置为在6.6V或3.3V时提供3000A的*大电流。
•PCU2 Mk5控制和装载单元分别安装在配有脚轮和防护升降手柄的坚硬钢制外壳内。装载单元有一个小的平面区域，以使它们尽可能靠近测试对象放置，从而*大限度地降低电力需求并*大化可用电流。

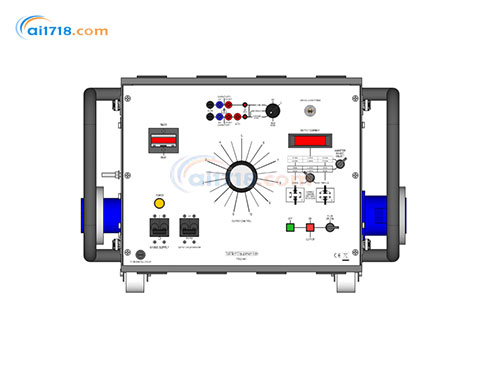

•此处显示的PCU2 Mk5控制单元带有LU5000加载单元。这种组合可以用于注入高达5000A的电流5分钟，8000A的电流5秒或10000A的电流1秒。
•该装置非常适合所有初级电流注入任务，包括测试低于和高于电流继电器，断路器和CT比率测试。
•PCU2 Mk5控制单元的额定功率为20kVA，并进行数字测量。测量时提供一个记忆设备，当输出跳闸或关闭时保持当前读数。当被测设备跳闸时，电流会自动关闭。
•PCU2 Mk5提供灵活的定时系统，使定时测试可以达到1ms的分辨率。常开或常闭触点的选择是自动的，触点的状态显示在前面板上。定时模式可用于测试欠压和过流设备，重合器，欠压和过压设备，电流跳闸和断路器。

PCU2 mk5初级电流注入系统特点：
•20kVA 5 分钟输出能力
•连续可变的输出
•多功能计时系统
•数字式真有效值记忆电流表
•明亮的LED显示屏
•在测试结束时自动关闭
•集中控制和计量
•集中控制和计量
•输出高达10kA
•低阻抗，双量程输出

PCU2 mk5初级电流注入系统技术参数：
•测量
交流输出电流由一个真正的4位数字存储器进行计量带LED显示的电流表。

规格	参数	并行模式	系列模式
范围1	满量程	5000A	2500A
	分辨率	1A	1A
	*度	0.6% rdg+6d	0.6% rdg+6d
	电流跳闸	5500A	2750A
Range 2	满量程	10.00kA	5.00kA
	分辨率	0.01kA	0.01kA
	*度	0.6% rdg+6d	0.6% rdg+6d
	电流跳闸	11000A	5500A

记忆电流表采集时间200ms
•加载单位输出
加载单元的输出从零开始连续变化。每个单元可以以串联/并联模式运行，以允许更大范围的负载阻抗。所有计量和跳闸功能都由控制单元处理。

规格	参数	LU5000		LU6000
		并行模式	系列模式	并行模式	系列模式
	开路电流V	0-4V	0-8V	0-3.3V	0-6.6V
连续	电流	2500A	1250A	3000	1500A
连续	*大kVA	10	10	10	10
5 min on/15 min off	电流	5000A	2500A	6000A	3000A
5 min on/15 min off	*大kVA	20	20	20	20
5 sec on	电流	8000A	4000A	9600A	4800A
5 sec on	*大 kVA	32	32	32	32
1 sec on	电流	10000A	5000A	12000A	6000A
1 sec on	*大kVA	40	40	40	40

•防护和安全
PCU2 mk5和加载装置均标有CE标志，旨在满足BS EN61010的要求。
系统受到电源输入上的断路器和保险丝的保护，负载单元输出上的断路器以及输出上的电子跳闸。
•电源要求：230V±10% 49-61Hz 1ph 23kVA 5 min/46kVA 1s
•温度范围：存贮 -20°C to 60°C, 操作 0°C to 45°C
•计时系统
PCU2 mk5具有灵活的定时系统，具有两个触点输入和5种操作模式。启动和停止触点电路都将接受无电压触点。每个触点电路自动选择N / O或N / C触点，每个触点输入的状态由LED显示。除触点操作外，*个定时通道可能由24到240V之间的直流电压触发。定时系统还将响应没有辅助触点的设备的测试对象中电流的上升和下降。还提供脉冲模式以允许在短时间内（500毫秒）进行注入，以避免不必要地加热热跳闸。

计时器模式	计时器开始	计时器结束
一般	‘On’ button	触点
单触点	触点 1	触点 1
双触点	触点1	触点 2
电流	Current >20%	电流 <20%
	of range	of range
关	计时器无效

•配件随系统提供
备用保险丝组，操作手册。
1 x 5m负载单元电源互连引线。
1 x 5m加载单元计量互连导线。
1 x 2m电源线
•外形尺寸重量
控制单元 660 x 400 x 740mm 115kg
LU5000 660 x 400 x 740mm 155kg
LU6000 660 x 400 x 740mm 135kg

类型	长度	CSA	终止
3000AL	2.5m	560mm 2	铜棒
4000AL	2.5m	700mm 2	铜棒
5000AL	2m	840mm 2	铜棒
6000AL	2m	1120mm 2	铜棒

PCU2 mk5 初级电流注入系统产品规格

参数类别	详细规格
功能特点	20kVA 5 分钟输出能力连续可变输出多功能计时系统数字真有效值记忆电流表 LED 显示测试结束自动关机独立控制和负载单元输出高达 10kA 低阻抗双量程输出
主输出规格
LU5000	并联模式：开路电压：0-4V 连续电流：2500A 5 分钟运行：5000A 5 秒运行：8000A 1 秒运行：10000A 串联模式：开路电压：0-8V 连续电流：1250A 5 分钟运行：2500A 5 秒运行：4000A 1 秒运行：5000A
LU6000	并联模式：开路电压：0-3.3V 连续电流：3000A 5 分钟运行：6000A 5 秒运行：9600A 1 秒运行：12000A 串联模式：开路电压：0-6.6V 连续电流：1500A 5 分钟运行：3000A 5 秒运行：4800A 1 秒运行：6000A
测量参数
电流表	量程 1：并联：5000A（分辨率 1A，精度 0.6% rdg+6d，脱扣 5500A）串联：2500A（分辨率 1A，精度 0.6% rdg+6d，脱扣 2750A）量程 2：并联：10.00kA（分辨率 0.01kA，精度 0.6% rdg+6d，脱扣 11000A）串联：5.00kA（分辨率 0.01kA，精度 0.6% rdg+6d，脱扣 5500A）采集时间：200ms
计时系统
定时器范围	0-999.999s
定时器精度	±0.01% rdg+2d（常规模式），±0.01% rdg+3d（电流操作模式）
触点输入	开路电压 24V，短路电流 100mA，自动检测常开 / 常闭
触发方式	触点或 24-240Vdc（*通道）
操作模式	正常、单触点、双触点、电流操作、关闭
保护与安全	CE 认证，符合 BS EN61010 标准输入断路器和保险丝，输出断路器和电子脱扣
电源要求	230V±10%，49-61Hz，单相 23kVA（5 分钟）/46kVA（1 秒）
尺寸与重量
控制单元	尺寸：660×400×740mm 重量：115kg
LU5000	尺寸：660×400×740mm 重量：155kg
LU6000	尺寸：660×400×740mm 重量：135kg
配件
标准配件	备用保险丝、操作手册、5m 负载单元电源线、5m 负载单元测量线、2m 电源线
可选输出引线组	3000AL（2.5m，560mm² 铜排） 4000AL（2.5m，700mm² 铜排） 5000AL（2m，840mm² 铜排） 6000AL（2m，1120mm² 铜排）
