美国Megger FRAX150扫频响应分析仪由爱仪器仪表网代理，本产品是带强大背光显示屏的扫频响应分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

FRAX150扫频响应分析仪产品简介：
•FRAX150电力变压器是当今输配电基础设施的关键部分。变压器故障导致电力中断会造成巨大的财产损失和大量的非预定性维修。因此规避变压器故障，进行可靠和高效的测试和诊断显得尤为重要。
•FRAX150扫频响应分析仪（SFRA）可检测出其他方法检测不了的潜在机械和电气问题。
•FRA方法在主要公用事业和服务公司的应用已超过10年。测量非常易于执行，通过获取变压器一个独特的“指纹”，与参考“指纹”相比较并给出直接答案，无论变压器的机械零件是否被更换。偏差表明了变压器内部的几何或电气结构发生了改变。

FRAX150检测的问题包括：
•绕组变形和移位
•匝间短路和绕组开路
•紧固结构松动
•紧固结构损坏
•铁芯连接故障
•局部线圈坍塌
•铁芯接地故障

•铁芯移位

FRAX150扫频响应分析仪的应用：
变压器在设计时应考虑到运输和运行过程的突发事件，如雷击和短路故障时产生的机械力。然而，严重故障或者绝缘机械强度因老化而降低的情况下机械力会超出设计限值。通过一项简单的测试将指纹响应与意外发生后的响应进行对比，*可以判断这台变压器是否可以安全地投入运行还是需要进一步诊断。

FRAX150扫频响应分析仪的基本原理：
变压器由许多电容、电感和电阻组成的一个非常复杂的电路，对这个电路注入离散的测试信号时，该电路*会产生一个独特的指纹或信号，该信号可以用曲线绘制出来。SFRA方法以比较多条测量曲线发生的变化为基础，一次 SFRA测试包含多重扫描，可检测变压器的机械和电气的完整性是否遭到损坏。

FRAX150扫频响应分析仪的实际应用：
通常的做法是在变压器全新的时候或者健康的状态下采集每个绕组的“指纹”。这些曲线*可以用作后续维修测试或判断设备是否故障的参照。*可靠的方法是基于时间的对比，即同一变压器不同时间测试出的曲线间的对比；另一种是同型号具有相同设计的“姊妹变压器”间的对比；*后一个是基于结构的对比，在一定的情况下，把同一个变压器的各个绕组的测量曲线进行对比。
这些对比试验可以在如下时间进行：
1）运输前后；
2）严重的击穿故障后；
3）大修前后；
4）作为判断潜在问题的诊断性试验。

一次SFRA测试*能检测出其他设备需要多重检测才能发现的绕组问题，或其他方法完全检测不到的绕组问题。SFRA是一种快速而且成本低廉的评估变压器是否损坏或是否能够重新安全投运的方法。如果发现问题，测试结果*能成为非常有价值信息，为下一步行动提供决策支持。关键变压器拥有一条参考曲线，在发生故障时*会成为一项有价值的投资，因为这时候*可以对故障进行简单和可靠的判断。

FRAX150扫频响应分析仪的分析结果和软件：

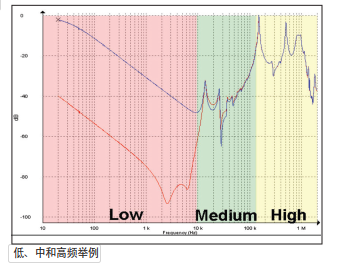

一般地，绕组短路、磁化和其他与铁芯有关的问题，在*低频率下会改变曲线的形状。中频表明线圈轴向或径向的移动，高频则揭示了线圈间以及它们与套管和分接开关抽头间的接线存在的问题。

FRAX150的软件提供了很多高效数据分析的特性。可以同时打开无限个测试数据，用户可以从中挑选任意条扫描曲线进行对比。测试结果以传统的幅度—频率或相位 —频率显示出来。用户还可以选择把数据以阻抗或导纳 —频率的形式显示出来，已便对特定型号的变压器进行确切分析。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

FRAX150扫频响应分析仪功能与优点：

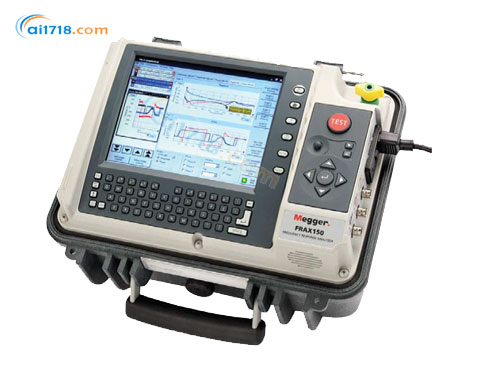

•FRAX150内置电脑带强大背光显示屏，直射阳光下也可读数
•FRAX150使用*布线技术，高可重复性，避免了因电缆连接和定位导致的导入错误（这种情况在其他FRA厂商的设备上很常见）
•FRAX150符合所有扫频响应分析（SFRA）测量的国际标准
•行业*高动态范围和精度，即便*微小的变压器内部机械电气变化也能探测
•FRAX150先进的分析和支持软件工具，对变压器是否需要进行进一步诊断和处置提供有效决策

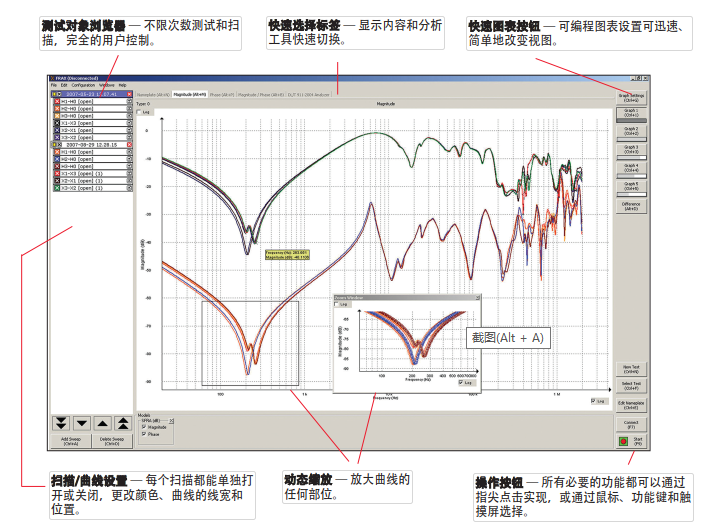

•测试对象浏览器—不限次数测试和扫描，用户全控制。
•FRAX150快速选择标签—为不同显示和分析工具快速转换视图。
•FRAX150快速图表按钮—可编程图表设置使得改变视图快速容易。
•扫描/曲线设置—每个扫描都能单独打开或关闭，更改颜色、厚度和位置。
•动态缩放—放大或移动关注点到曲线的任何部位。
•操作按钮—所有基本的功能都可以通过指尖完成，鼠标、功能键和触摸屏。

•运用振幅和频移比较算法自动分析比较两曲线，让用户知道差别是严重

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

FRAX150扫频响应分析仪带有内置电脑：

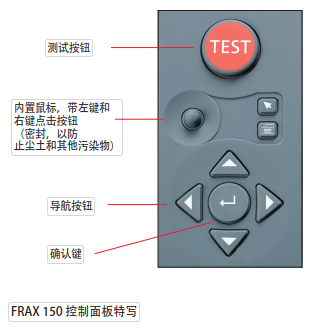

FRAX150的内置电脑具有高对比度和强大的背光屏，可在阳光直射下工作。通过内置的操纵杆或使用外置 USB鼠标可以控制光标，内置的键盘可以方便地进行信息输入。所有数据都存储在内置的硬盘上，这些数据可以使用 U盘移动到任何其他计算机。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

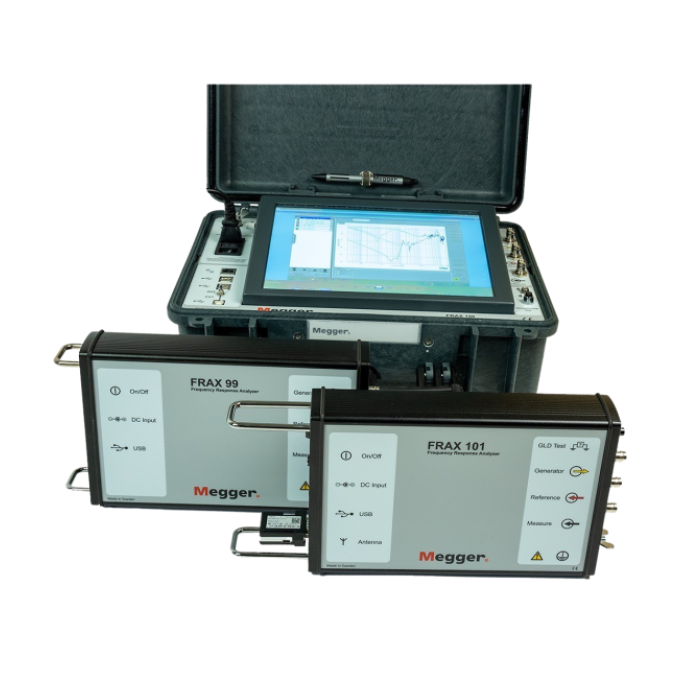

FRAX系列订购信息

产品 / 配件项目	产品型号 / 货号
FRAX-101	-
含配件，18 米（60 英尺）电缆组	AC-19090
含配件，9 米（30 英尺）电缆组	AC-19092
含配件及电池，18 米电缆组	AC-19091
含配件及电池，9 米电缆组	AC-19093
FRAX-99	-
含配件，18 米电缆组	AC-29092
含配件，9 米电缆组	AC-29090
含配件及电池，18 米电缆组	AC-29096
含配件及电池，9 米电缆组	AC-29095
FRAX-150	-
含配件，18 米电缆组	AC-39090
含配件，9 米电缆组	AC-39092
所有型号均包含的配件	-
发生器电缆	-
测量电缆	-
4 套 3 米（10 英尺）接地编织线组	-
2 套 0.3 米（1 英尺）带夹具编织线	-
2 个 C 型夹具（套管连接器夹具）	-
2 个 G 型夹具（接地夹具）	-
现场测试箱 FTB101	-
5 米（15 英尺）接地电缆	-
电源电缆	-
适用于 Windows 系统的 FRAX 软件	-
用户手册	-
FRAX 99 额外包含的配件	-
交直流适配器	-
轻型运输箱	-
（配件用）帆布手提袋	-
USB 电缆	-
FRAX 101 额外包含的配件	-
交直流适配器	-
运输箱	-
蓝牙适配器	-
USB 电缆	-
FRAX 150 额外包含的配件	-
（配件用）帆布手提袋	-
可选配件	-
校准套件	AC-90020
FRAX 演示箱 FDB 101	AC-90050
FRAX 发生器及参考电缆，9 米（30 英尺）	GC-30040
FRAX 发生器及参考电缆，18 米（60 英尺）	GC-30042
FRAX 测量电缆，9 米（30 英尺）	GC-30050
FRAX 测量电缆，18 米（60 英尺）	GC-30052
C 型夹具	GC-80010
E 型夹具（单手握式夹具）	GC-80030

FRAX150扫频响应分析仪规格

参数类别	具体参数	FRAX 99	FRAX 101	FRAX 150	备注
环境要求	应用领域	适用于中高压变电站及工业环境	适用于中高压变电站及工业环境	适用于中高压变电站及工业环境	-
	工作温度	-20°C 至 + 55°C（-4°F 至 + 131°F）	-20°C 至 + 55°C（-4°F 至 + 131°F）	-5°C 至 + 50°C（23°F 至 + 122°F）	-
	储存温度	-30°C 至 70°C（-22°F 至 + 158°F）	-30°C 至 70°C（-22°F 至 + 158°F）	-30°C 至 70°C（-22°F 至 + 158°F）	三者相同
	湿度	<95% 相对湿度，无冷凝	<95% 相对湿度，无冷凝	<95% 相对湿度，无冷凝	三者相同
	CE 认证	符合 EMC 2004/108/EC、LVD 2006/95/EC 标准	符合 EMC 2004/108/EC、LVD 2006/95/EC 标准	符合 EMC 2004/108/EC、LVD 2006/95/EC 标准	三者相同
电源规格	直流电源	11-16 V DC	11-16 V DC	11-16 V DC	三者相同
	交流电源	90-264 V AC，47-63 Hz	90-264 V AC，47-63 Hz	90-264 V AC，47-63 Hz	三者相同
	内置电池（可选）	24 Wh/2.2 Ah	49 Wh/4.4 Ah	无	电池仅 FRAX 99 和 FRAX 101 可选，且为可充电锂离子电池，仅可由授权服务中心更换
尺寸规格	仪器尺寸	300×169×55 毫米（11.8 英寸 ×6.65 英寸 ×2.16 英寸）	300×169×55 毫米（11.8 英寸 ×6.65 英寸 ×2.16 英寸）	410×340×205 毫米（16.1 英寸 ×13.4 英寸 ×8 英寸）	-
	运输箱尺寸	520×460×220 毫米（20.5 英寸 ×18.1 英寸 ×8.7 英寸）	520×460×220 毫米（20.5 英寸 ×18.1 英寸 ×8.7 英寸）	无	FRAX 150 无运输箱
重量规格	仪器重量	1.4 千克（3.1 磅）	1.95 千克（4.29 磅，含电池）	8.5 千克（18.7 磅）	-
	箱子及配件重量	12 千克（26 磅）	15 千克（33 磅）	配件 10 千克（22 磅）	-
测量部分	测试方法	扫频法（SFRA）	扫频法（SFRA）	扫频法（SFRA）	三者相同
	频率范围	0.1 赫兹 - 25 兆赫兹，用户可选	0.1 赫兹 - 25 兆赫兹，用户可选	0.1 赫兹 - 25 兆赫兹，用户可选	三者相同
	频率分辨率	0.01%	0.01%	0.01%	三者相同
	频率精度（测量误差）	0.01%	0.01%	0.01%	三者相同
	电平分辨率	0.001 分贝	0.001 分贝	0.001 分贝	三者相同
	点数	默认 1046 点，*多 32000 点，用户可选	默认 1046 点，*多 32000 点，用户可选	默认 1046 点，*多 32000 点，用户可选	三者相同
	测量时间	默认 64 秒，快速设置 37 秒（20 赫兹 - 2 兆赫兹）	默认 64 秒，快速设置 37 秒（20 赫兹 - 2 兆赫兹）	默认 64 秒，快速设置 37 秒（20 赫兹 - 2 兆赫兹）	三者相同
	点间距	对数、线性或两者兼具	对数、线性或两者兼具	对数、线性或两者兼具	三者相同
	扫频设置	可针对用户定义的频段进行单独设置，支持线性、对数刻度或两者组合	可针对用户定义的频段进行单独设置，支持线性、对数刻度或两者组合	可针对用户定义的频段进行单独设置，支持线性、对数刻度或两者组合	三者相同
	内部噪声水平（20 赫兹 - 2 兆赫兹平均）	< -120 分贝	< -140 分贝	< -140 分贝	-
	动态范围 ²	>130 分贝	>150 分贝	>150 分贝	动态范围定义为从 + 10 分贝到设备内部噪声的范围
	测量偏差	+10 分贝至 - 40 分贝时 ±0.1 分贝；-41 分贝至 - 100 分贝时 ±1 分贝	+10 分贝至 - 40 分贝时 ±0.1 分贝；-41 分贝至 - 100 分贝时 ±0.5 分贝	+10 分贝至 - 40 分贝时 ±0.1 分贝；-41 分贝至 - 100 分贝时 ±0.5 分贝	-
	中频带宽	用户可选，默认 < 10%	用户可选，默认 < 10%	用户可选，默认 < 10%	三者相同
接口规格	USB 接口	有	有	4 个 A 型，1 个 B 型	-
	蓝牙	无	有	无	-
	适用软件	适用于 Windows 7/8/10/11 的 FRAX 软件	适用于 Windows 7/8/10/11 的 FRAX 软件	适用于 Windows 7/8/10/11 的 FRAX 软件	三者相同
标准合规	符合标准 / 指南	符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他国际标准和建议	符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他国际标准和建议	符合 IEC 60076-18、IEEE C57.149、DL/T 911、CIGRE TB 342 及其他国际标准和建议	三者相同
	接地环路检测	无	有	有	-
通道规格	通道数（输出）	1	1	1	三者相同
	合规电压	20 V 峰峰值	0.20-24 V 峰峰值	0.20-24 V 峰峰值	-
	50Ω 负载下施加电压	-	0.1-12 V 峰峰值	0.1-12 V 峰峰值	-
	输出阻抗	-	50Ω	-	-
	保护功能	-	短路保护	-	-
	扫频方向	-	从低到高或从高到低	-	-
	模拟输入通道数	-	2	-	-
	采样方式（模拟输入）	-	同步采样	-	-
	模拟输入频率范围	-	0.1 赫兹 - 25 兆赫兹	-	-
	模拟输入阻抗	-	50Ω	-	-
	采样率（模拟输入）	-	100 MS/s	-	-
分析与数据管理	分析功能	支持符合 DL/T 911 和 NCEPRI 标准的互相关分析，也支持自定义分析；可进行幅度差分析	支持符合 DL/T 911 和 NCEPRI 标准的互相关分析，也支持自定义分析；可进行幅度差分析	支持符合 DL/T 911 和 NCEPRI 标准的互相关分析，也支持自定义分析；可进行幅度差分析	三者相同
	数据导入格式	支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式	支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式	支持 Omicron（.fra、.tfra）、Doble（.sfra、.sfrx）、CIGRE TB342（.xfra）、IEC 60076-18（.xml）格式	三者相同
	数据导出格式	支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式	支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式	支持 CIGRE TB342（.xfra）、IEC 60076-18（.xml）、Doble（sfra）、.csv、.txt 格式	三者相同
	内置电脑	无	无	有	-
	操作系统	-	-	Windows 嵌入式系统	-
	触摸屏	-	-	12 英寸	-
	存储容量	-	-	内部存储器可存 1000 条记录，支持 USB 闪存盘外部存储	-
Megger FRAX101/FRAX99/FRAX150变压器绕组变形测试仪文档

FRAX150订货号
With accessories, 18 m cable set AC-39090
With accessories, 9 m cable set AC-39092
标配附件
包含的附件如上：电源线，接地线，2接地导线带，2 条带绝缘的接地导线带，2个C型夹钳，输出电缆，测试电缆，现场测试盒，尼龙附件小袋，2条带夹子的接地导线带，装测试电缆的帆布袋。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

FTB101
一些国际标准推荐在进行FRA测试之前，首先使用一个由制造商提供的已知响应结果的标准元件来确定测试仪器和电缆是完好的。FRAX标配件包含了一个现场校正盒FTB 101，使用户在现场可以进行这项重要的确认工作，确保测试结果可靠。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

FRAX150可选附件
FDB101

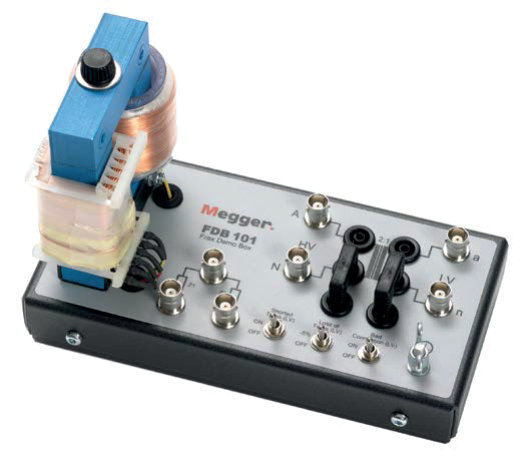

FRAX 的演示盒FDB101是一个变压器套件，可用于室内培训和演示。它是一个小型单相变压器，可以模拟正常以及故障情况。可进行开路或短路测试，此设备包含两个测试阻抗，其中一个与FTB 101相同。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

可选配件及订货号
Calibration set AC-90020
FRAX demo box FDB 101 AC-90050
FRAX generator and ref cable, 9 m (30 ft) GC-30040
FRAX generator and ref cable, 18 m (60 ft) GC-30042
FRAX measure cable, 9 m (30 ft) GC-30050
FRAX measure cable, 18 m (60 ft) GC-30052
C-clamps GC-80010
E-clamp (single hand grip clamp) GC-80030
